INSTALLATION
Baugruppenbeschreibung
4 | PM-U / PM-G
3. Baugruppenbeschreibung
3.1 Funktionsbeschreibung
Die Baugruppe wird zwischen einer Wohnungsstation und
dem Wärmeerzeuger installiert.
Die Baugruppe pumpt Heizungswasser mit der eingestellten
Temperatur in den Wärmeerzeuger-Vorlauf.

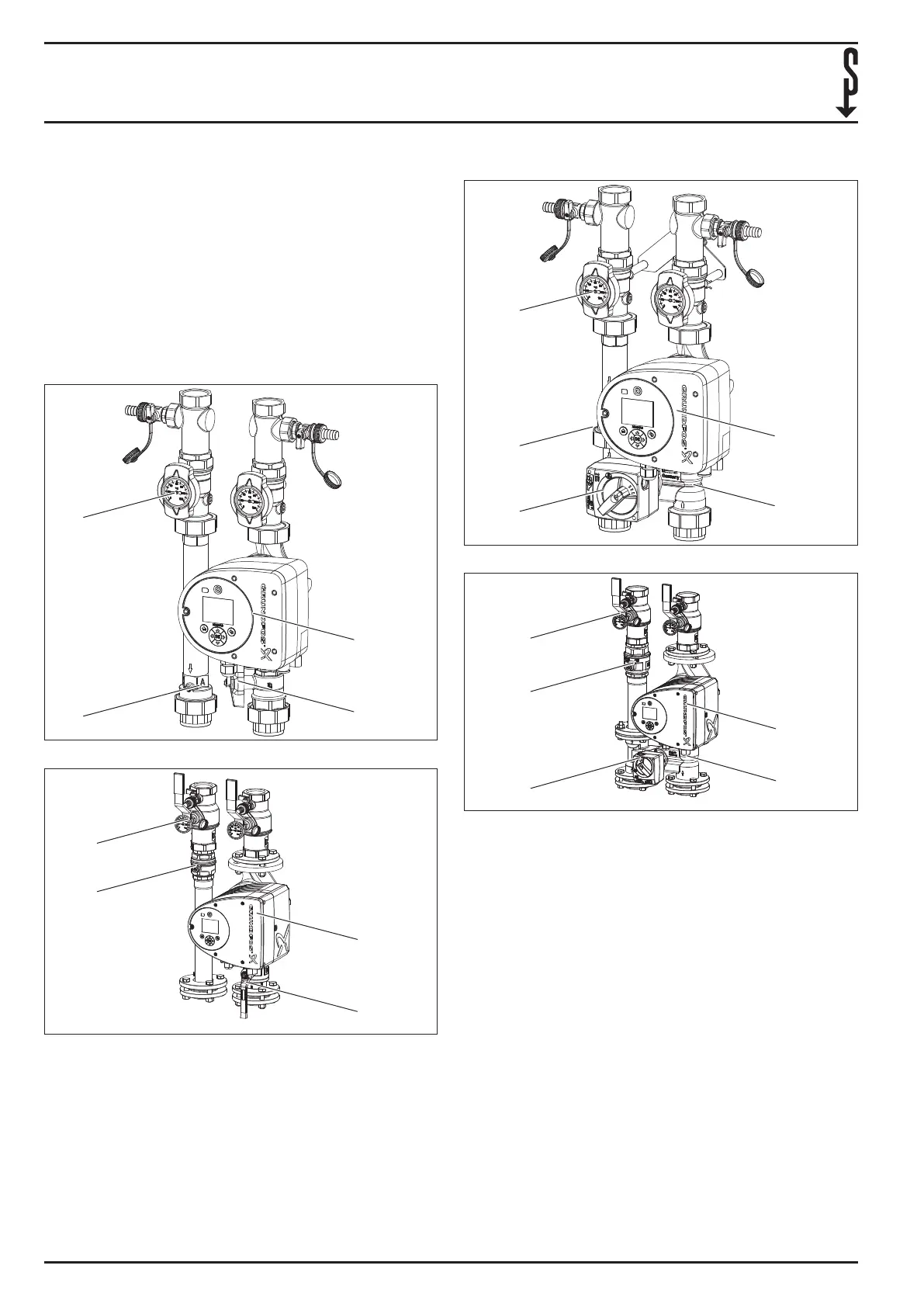

3.2 Komponenten
3.2.1 PM-U
D0000102220
1
2 3
4
PM-U 1
D0000102245
1
2
4
3
PM-U 2/3
1 Thermometer mit Kugelhahn
2 Schwerkraftbremse
3 Absperrventil
4 Heizungspumpe
3.2.2 PM-G
D0000102293
1
2
3
4
5
PM-G 1
D0000102281
1
2
3
4
5
PM-G 2/3
1 Thermometer mit Kugelhahn
2 Schwerkraftbremse
3 Regler mit Stellmotor
4 Mischer
5 Heizungspumpe
3.2.3 Komponenten
Thermometer mit Kugelhahn
Die Thermometer zeigen die Temperatur im Wärmeerzeu-
ger-Vorlauf und im Wärmeerzeuger-Rücklauf an.
Mittels der Kugelhähne an den Thermometern können Sie
den Wärmeerzeuger-Vorlauf und den Wärmeerzeuger-Rück-
lauf schließen.
Heizungspumpe
Die Heizungspumpe pumpt das Heizungswasser mit der ein-
gestellten Temperatur in den Wärmeerzeuger-Vorlauf.
