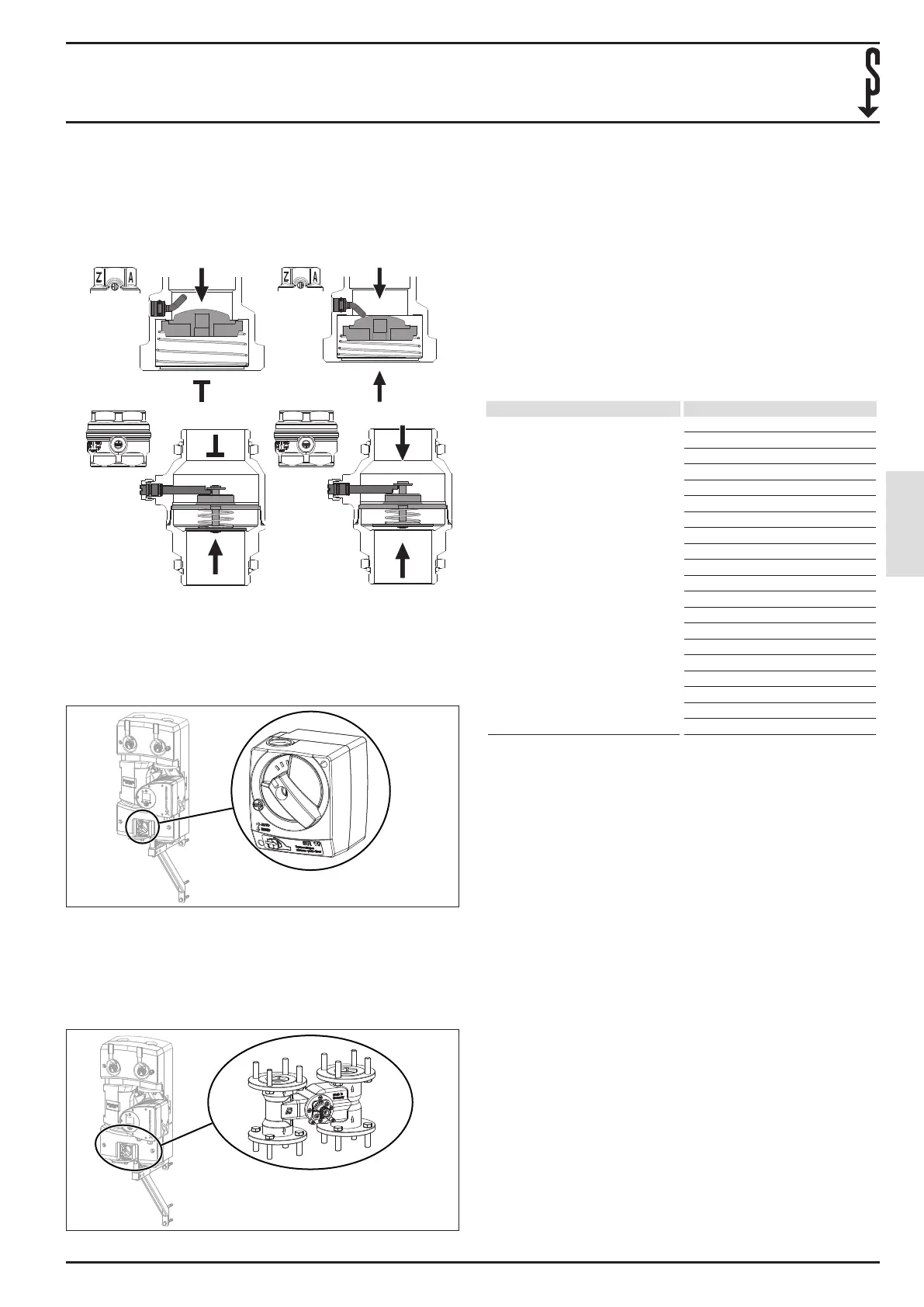

INSTALLATIE
Transport en opslag
PM-U / PM-G | 69
zwaartekrachtrem
In de retour bevindt zich een terugslagklep die circulatieverlie-
zen voorkomt. De terugslagklep voorkomt dat het CV-water tij-
dens de werking tegen de stromingsrichting in de retour loopt.
Terugslagklep gesloten Terugslagklep geopend
PM-U/G 1PM-U/G 2/3
Regelaar voor mengklep (alleen PM-G)
Met de regelaar kunt u de gewenste aanvoertemperatuur in-
stellen. De regelaar is verbonden met een servomotor die de
mengklep stuurt.
D0000102283
Mengklep (alleen PM-G)
De mengklep mengt het koude CV-water uit de retour van
de warmtegenerator met het warme verwarmingswater uit
de aanvoer van de warmtegenerator. Daardoor wordt de aan-
voertemperatuur bereikt, die met de regelaar werd ingesteld.
D0000102284
3.3 Leveringsomvang
- 1× Netpompmodule
- 1× Bevestigingsmateriaal
- 1× Aansluitkabel voor de verwarmingspomp
- 1× Wandconsole met steun (PM-G 3, PM-U 3)
- 1× Wandconsole zonder steun (PM-G 2, PM-U 2)
- 1× Wandhouder (PM-G 1, PM-U 1)
- 1× Servomotor
- 1× Spoel- en aftapset
- 1× Handleiding
3.4 Productcompatibiliteit en toebehoren
Omschrijving Type
Afleverset
WS 2 Trend
WS 3 Trend
WS 2 Trend S
WS 3 Trend S
WS-4L 2 Plus
WS-4L 2 Plus S
WS-4L 3 Plus
WS-4L 3 Plus S
WS-T 2 Plus
WS-T 2 Plus S
WS-T 3 Plus
WS-T 3 Plus S
WS-E 2 Plus
WS-E 2 Plus S
WS-E 3 Plus
WS-E 3 Plus S
WS-DUO T Premium
WS-DUO T Premium S
WS-DUO E Premium
WS-DUO E Premium S
De producten zijn niet inbegrepen.
4. Transport en opslag
f Vermijd slagen en stoten tijdens het transport van de
module.
f Transporteer de module in de originele verpakking om
deze te beschermen tegen stof en vuil.
f Let op de volgende opslagvoorwaarden:
- Omgevingstemperatuur: van 0 tot +70°C
- droog
- stofvrij
- ontoegankelijk voor onbevoegde personen
f Sla de module in de originele verpakking op om deze te
beschermen tegen stof en vuil.
f Wanneer u de module heeft uitgepakt, maar nog niet
heeft geïnstalleerd, dekt u de module af om deze te be-
schermen tegen stof en vuil.
f Til de module niet op aan de schakelkast van de verwar-
mingspomp (rode zone).
NEDERLANDS
