INSTALLATIE
Beschrijving van de module
68 | PM-U / PM-G
3. Beschrijving van de module
3.1 Functiebeschrijving
De module wordt tussen een aeverset en de warmtegenera-
tor geïnstalleerd.
De module pompt CV-water met de ingestelde temperatuur
naar de aanvoer van de warmtegenerator.

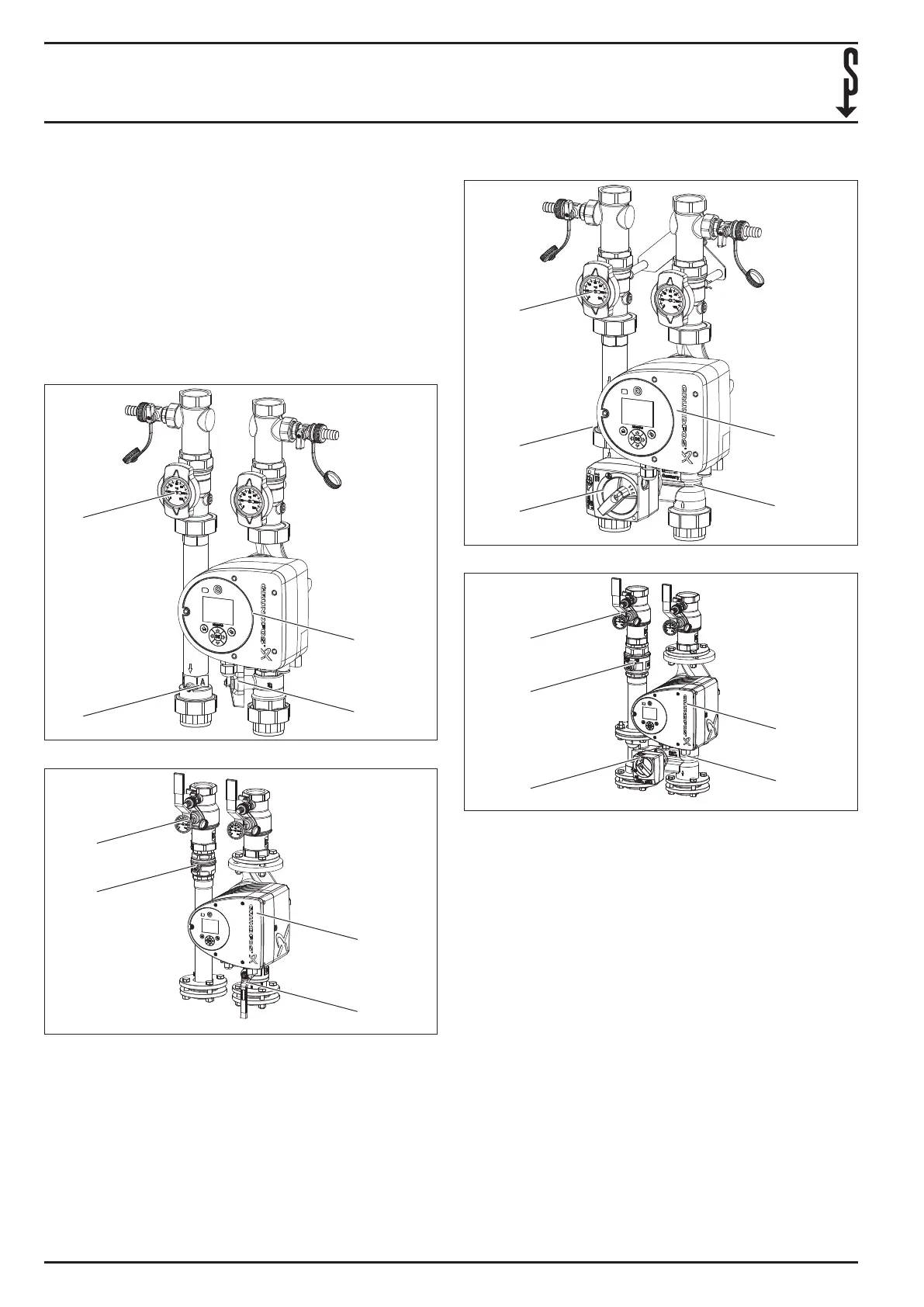

3.2 Componenten
3.2.1 PM-U
D0000102220
1
2 3
4
PM-U 1
D0000102245
1
2
4
3
PM-U 2/3
1 Thermometer met kogelkraan
2 zwaartekrachtrem
3 Afsluitklep
4 Verwarmingspomp
3.2.2 PM-G
D0000102293
1
2
3
4
5
PM-G 1
D0000102281
1
2
3
4
5
PM-G 2/3
1 Thermometer met kogelkraan
2 zwaartekrachtrem
3 Regelaar met servomotor
4 Mengklep
5 Verwarmingspomp
3.2.3 Componenten
Thermometer met kogelkraan
De thermometers geven de temperatuur in de aanvoer en re-
tour van de warmtegenerator aan.
Met de kogelkranen op de thermometers kunt u de aanvoer
en retour van de warmtegenerator sluiten.
Verwarmingspomp
De verwarmingspomp pompt het CV-water met de ingestelde
temperatuur naar de aanvoer van de warmtegenerator.
