INSTALLATIE
Installatie
44 | HKV
D0000102155

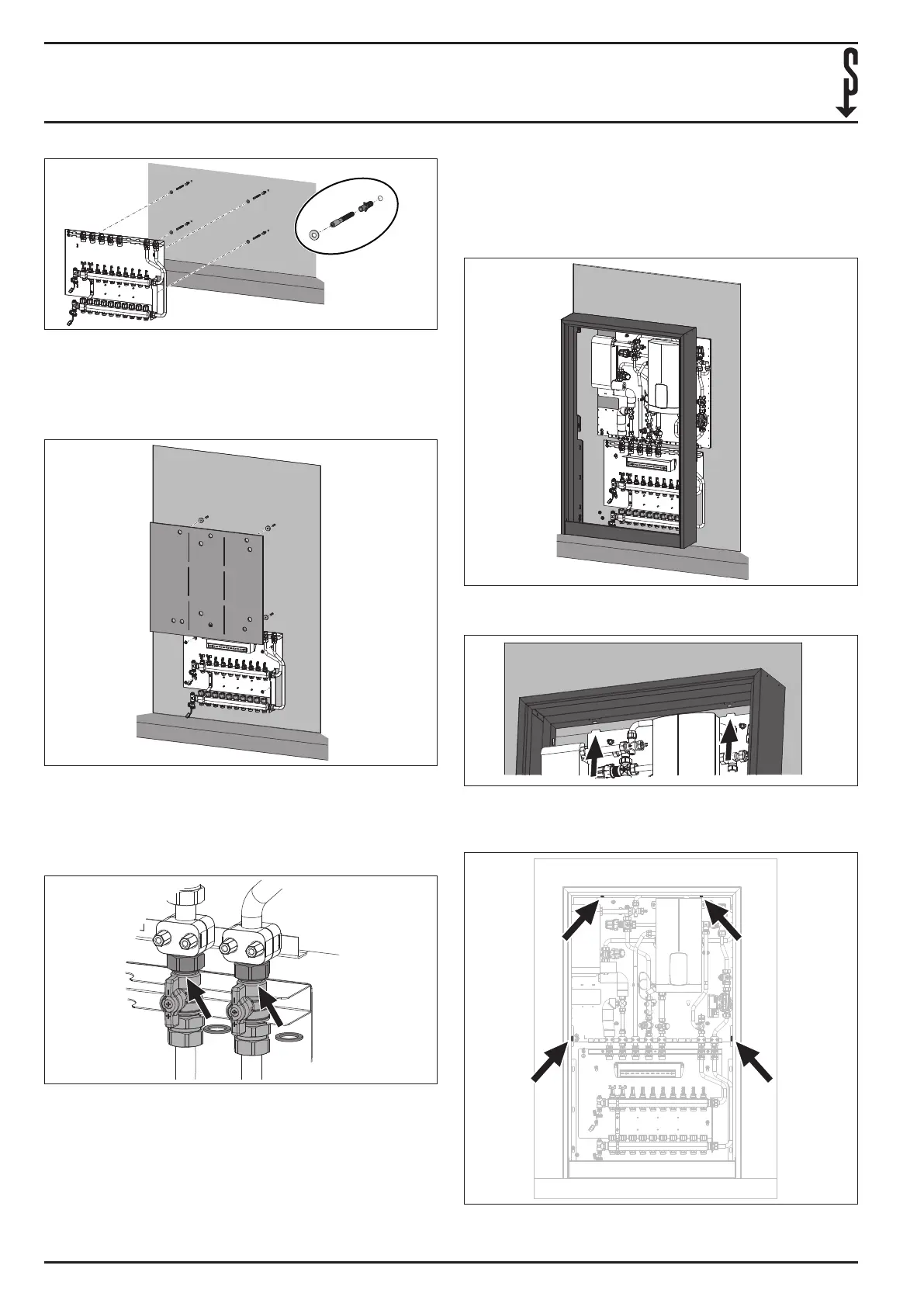

f Steek de montageplaat op de draadeinden.
f Schroef de moeren over de draadeinden, zodat de monta-
geplaat niet kan vallen. Draai de moeren nog niet vast.
f Steek telkens een afstandshouder op de draadeinden
voor de aeverset.
D0000101136
f Scheid de isolatie aan de voorziene breekpunten overeen-
komstig de aanwezige uitrustingsvariant.
f Steek de isolatie op de draadeinden.
f Steek de aeverset erop en bevestig deze met de zeskant-
moeren. Draai de zeskantmoeren nog niet vast.
D0000102156
f Schuif de vlakke afdichtingen tussen de kogelkranen van
de verwarmingscircuit-verdeler en de leidingen van de
aeverset. Om de juiste positie te bereiken, verschuift u
de montageplaat van de verwarmingscircuitverdeler in de
slobgaten.
f Draai de wartelmoeren handvast aan.
f Draai de zeskantmoeren van de verwarmingscircuit-ver-
deler vast.
f Draai de zeskantmoeren van de aeverset vast.
f Bevestig de bevestigingsplaat voor de regelaarklemlijst
opnieuw en laat deze vergrendelen.
f Bevestig de regelaarklemlijst aan de montagerail, zodat
deze vergrendelt.
D0000101138
f Ontgrendel het draaislot en kantel de deur naar voren.
Neem de behuizingsdeur eruit.
D0000101139
f Steek de behuizing over de aeverset. Schuif daarbij de
nok van de aeverset in de overeenkomstige uitsparingen
in de behuizing.
D0000101140
f Monteer de behuizing met de meegeleverde
plaatschroeven.
350768-45014-9773_HKV-4-12_de_fr_it_nl.indb 44350768-45014-9773_HKV-4-12_de_fr_it_nl.indb 44 14.12.2022 13:22:1414.12.2022 13:22:14
