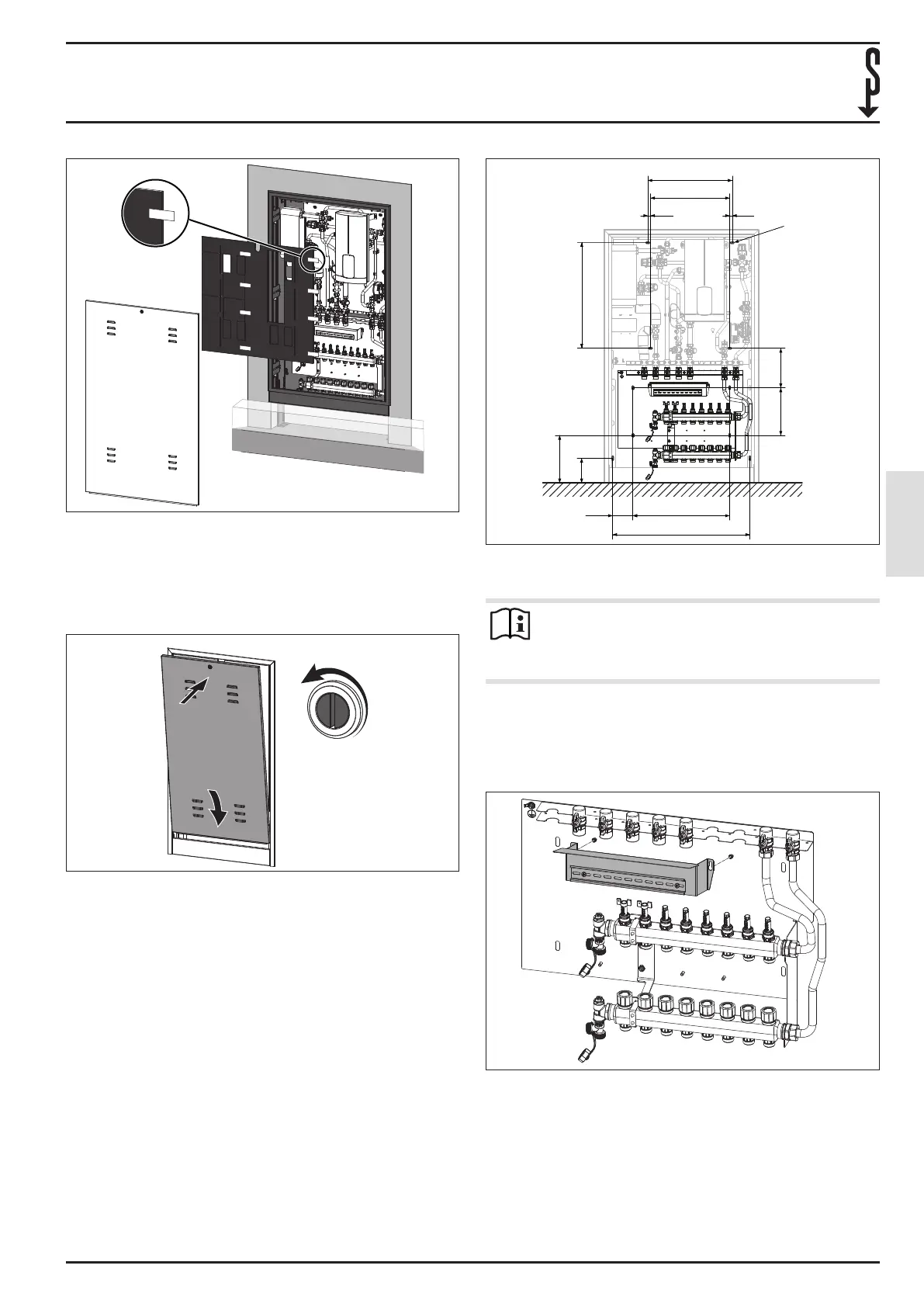

INSTALLATIE
Installatie
HKV | 43
NEDERL ANDS
D0000101071
f Positioneer de isolatie in het midden en bovenaan in de
binnenzijde van de behuizingsdeur en kleef de isolatie
vast met de meegeleverde kleefstrips.
f Hef de behuizingsdeur schuin naar voren gekanteld in de
sokkel van de behuizing en zwenk deze naar achteren in
het frame.
D0000101724
2
1
3
f Vergrendel het draaislot.
5.1.2 Opbouwinstallatie
Voorbereidingen
f Markeer de positie van de boorgaten (zie boorsjabloon).
270
140
600
480
450
15
15
270 225
550115
780
Ø10
D0000101096
f Boor de gaten voor de verwarmingscircuit-verdeler en de
aeverset.
Info
Let erop dat de opbouwbehuizing kort met de af-
gewerkte vloer afsluit, wanneer u de aeverset erop
plaatst.
Opbouwbehuizing monteren
f Steek de meegeleverde pluggen in de boorgaten.
f Draai de draadeinden erin, zodat deze ca.30mm
uitsteken.
D0000102154
f Schuif de bevestigingsplaat van de regelaarklemlijst om-
hoog en neem deze naar beneden eraf.
f Steek telkens een onderlegring op de draadeinden.
