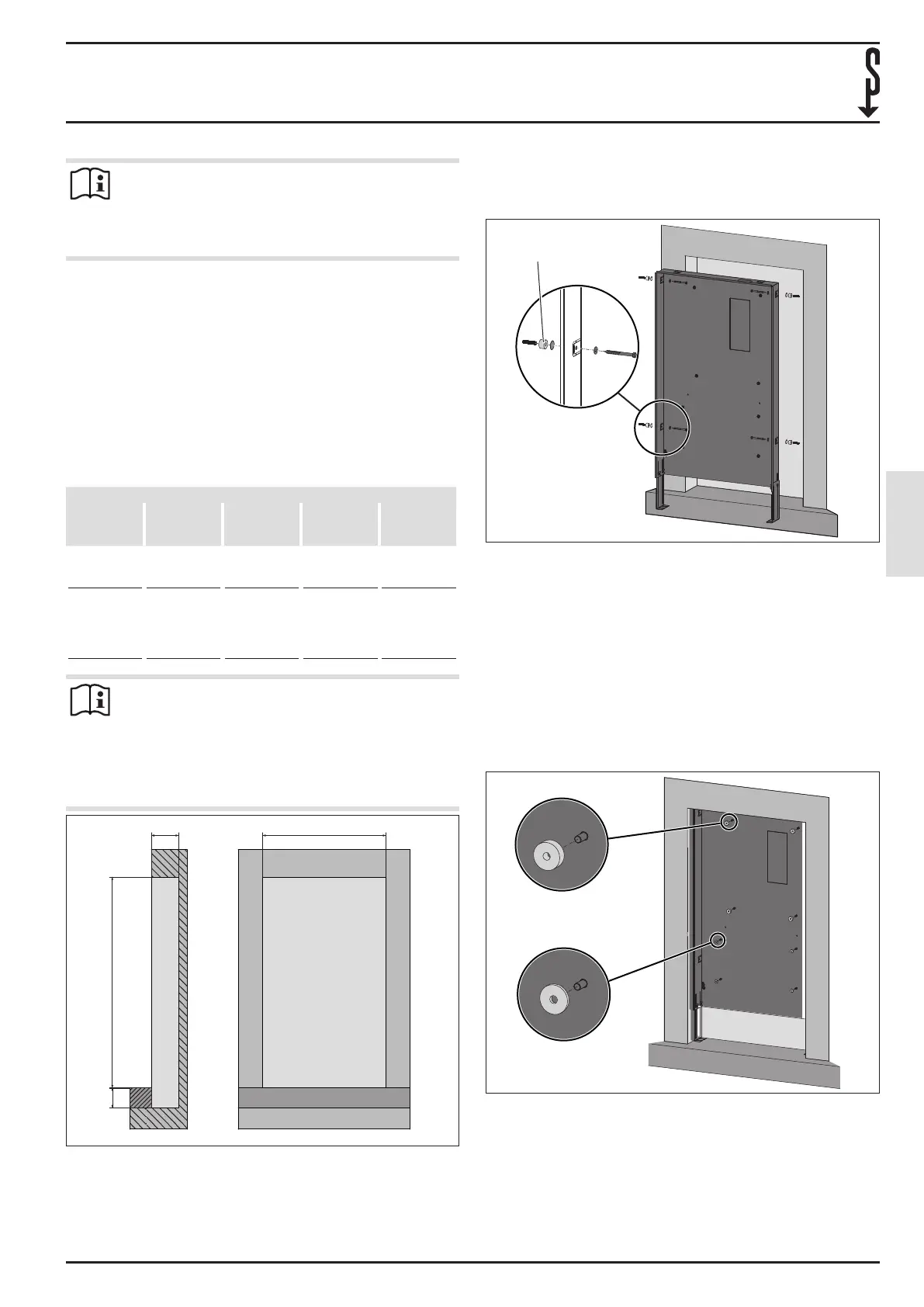

INSTALLATIE
Installatie
HKV | 41
NEDERL ANDS
Info
f Gebruik de aanwezige montageschachten en de
opbouwbehuizing voor de opbouwinstallatie.
f Gebruik de onderbouwbehuizing voor de onder-
bouwinstallatie.
5.1.1 Onderbouwinstallatie
Voorbereidingen
f Bereken de totale hoogte. Voorbeeld:
1450mm + 120mm = 1570mm
Hoogte (H) van
het
behuizingscor-
pus
Hoogte (E) van de
afgewerkte vloer
Totale hoog-
te
f Bereid de wanduitsparing voor de aeverset voor over-
eenkomstig de volgende tabel:
Wanduitsparing
Omschrijving
Breedte (B)
Hoogte (H)
Diepte (D)
In hoogte
instelbare
voet
GUL-B
(WS-DUO Pre-
mium)
860
1450
190
170
GUL-B
(WS-4L Plus,
WS-4LC Plus,
WS-T/E 2/3
Plus)
860
1450
125
170
Info
f De afmetingen in de tabel komen niet overeen
met de afmetingen van de behuizing. De volledi-
ge maatgegevens vindt u in de handleiding voor
de behuizing.
f Wanneer er geen warmte-isolatie aanwezig is,
slaat u de betreende stappen over.
T
E
B
H
D0000101064
f Markeer de positie van de boorgaten (zie boorsjabloon).
f Boor de gaten voor de bevestiging van het
behuizingscorpus.
Onderbouwbehuizing monteren
f Schuif het behuizingscorpus in de voorbereide
wanduitsparing.
D0000101065
WS-DUO Premium
f Bevestig het behuizingscorpus met geschikt bevestigings-
materiaal. Draai de bevestigingsschroeven nog niet vast.
f WS-DUO Premium:
Om de afstand tussen het behuizingscorpus en de wand te
overbruggen, kleeft u zijdelings ter hoogte van de beves-
tigingsgaten telkens een afstandshouder met de meege-
leverde kleefpads op het behuizingscorpus (witte kunst-
stofschijf).
f Lijn het behuizingscorpus uit. Gebruik daarvoor de ver-
stelbare voeten.
f Haal de bevestigingsschroeven handvast aan.
D0000101066
f Steek telkens één onderlegring op de onderste 4schroef-
bouten voor de verwarmingscircuit-verdeler.
f Steek telkens één afstandshouder op de bovenste
4schroefbouten voor de aeverset.
350768-45014-9773_HKV-4-12_de_fr_it_nl.indb 41350768-45014-9773_HKV-4-12_de_fr_it_nl.indb 41 14.12.2022 13:21:0014.12.2022 13:21:00
