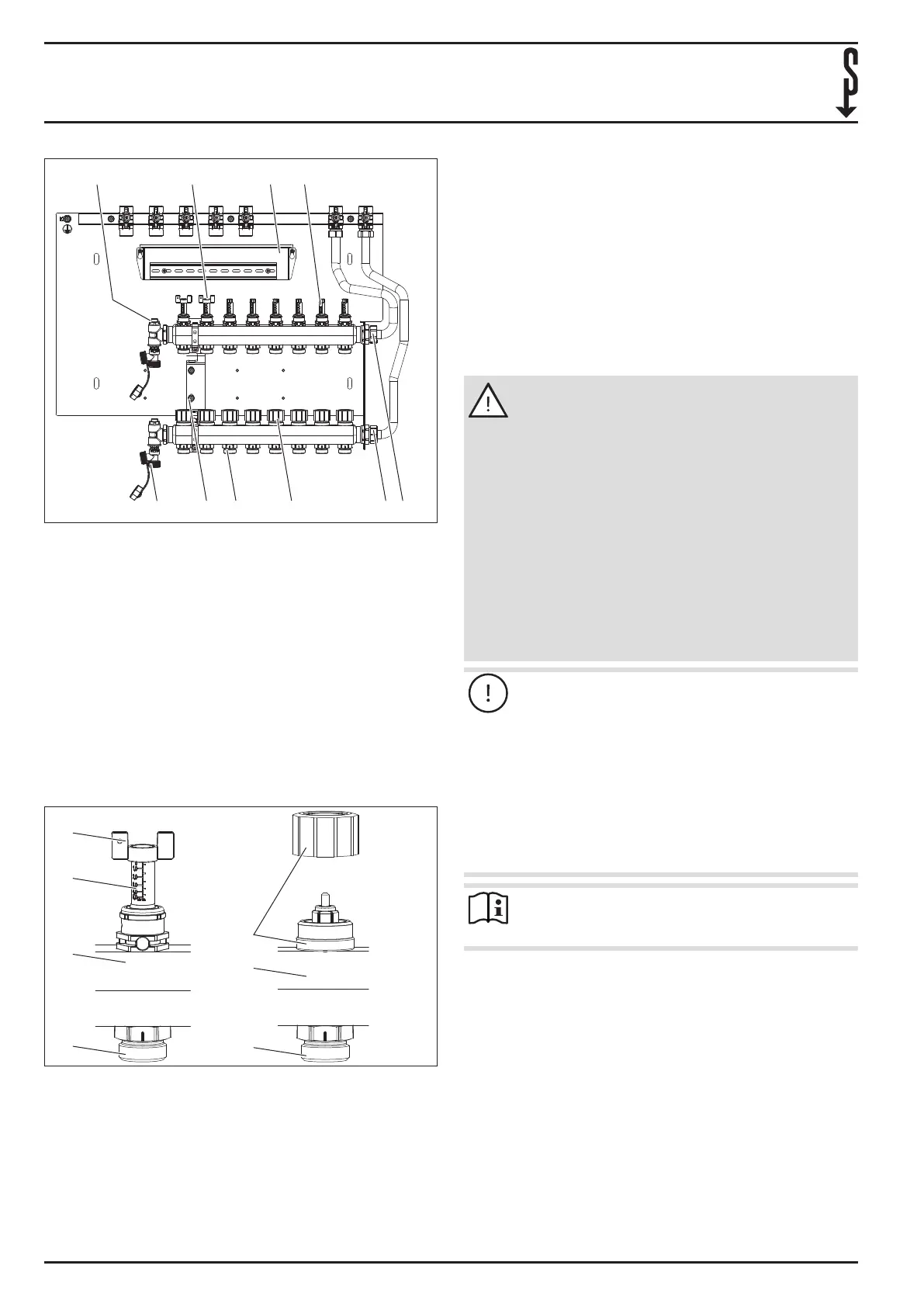

INSTALLATIE
Transport en opslag
40 | HKV
D0000102152
1 2 3 4
5678910
1 Ontluchtingsventiel
2 Instelsleutel voor doorstroomvolumebegrenzer
3 Bevestigingsplaat voor regelaarklemlijst
4 Doorstroomvolumebegrenzer en doorstroomvolumeme-
ter max. debiet: 5l/min
5 Aanvoeraansluiting 1" AG incl. aansluitbuis en kogelkraan
¾" AG op de aeverset
6 Retouraansluiting 1" AG incl. aansluitbuis en kogelkraan
¾" AG op de aeverset
7 Ventielonderdeel met kunststofkap, voor thermische
servoaandrijvingen
8 Buisaansluiting M¾” Euroconus
9 Houder
10 Vul- en aftapkraan met veiligheidskap
11 aanvoerverdeler
12 retourverzamelaar
D0000102153
2
4
11
8 8
12
7
4. Transport en opslag
f Vermijd slagen en stoten tijdens het transport van de
module.
f Transporteer de module in de originele verpakking om
deze te beschermen tegen stof en vuil.
f Let op de volgende opslagvoorwaarden:
- Omgevingstemperatuur: van -40 tot +85°C
- droog
- stofvrij
- ontoegankelijk voor onbevoegde personen
f Sla de module in de originele verpakking op om deze te
beschermen tegen stof en vuil.
f Wanneer u de module heeft uitgepakt, maar nog niet
heeft geïnstalleerd, dekt u de module af om deze te be-
schermen tegen stof en vuil.
5. Installatie
VOORZICHTIG letsel
Wanneer het draagvermogen van de wand of de
bevestigingsmiddelen niet zijn afgestemd op het
gewicht van de aeverset en de verwarmingscir-
cuit-verdeler, bestaat er beknellingsgevaar en ge-
vaar voor materiële schade doordat de componen-
ten vallen.
f Controleer of het draagvermogen van de wand
voldoende is. Wanneer u twijfelt aan het draag-
vermogen van de wand, vraag dan advies aan
een staticus.
f Controleer of het meegeleverde bevestigings-
materiaal is geschikt voor montage op de
gewenste wand. Gebruik alleen bevestigings-
materiaal dat is vereist voor de montage op de
gewenste wand.
Materiële schade
f Neem de volgende montagevoorwaarden in acht:
- droog
- Vorstvrij
- beschermd tegen UV-straling
Wanneer u bij het boren elektriciteitskabels raakt,
wordt de zekering in werking gesteld en wordt de
kabel beschadigd. Wanneer u bij het boren leidingen
raakt, bestaat er gevaar voor waterschade.
f Let erop dat u bij het boren geen elektriciteitska-
bels of leidingen beschadigt.
Info
f Let op de handleiding voor de aeverset en het
toebehoren.
5.1 Voorbereidingen
f Plaats de voedingsleidingen naar de geplande montage-
locatie van de module.
Montagevarianten
De verwarmingscircuit-verdeler is op een montageplaat ge-
monteerd. De montageplaat kan op twee varianten worden
geïnstalleerd:
- Montage in een onderbouwbehuizing (niet inbegrepen)
- Montage in een opbouwbehuizing (niet inbegrepen)
