INSTALLAZIONE
Installazione
HKV | 33
ITALIANO

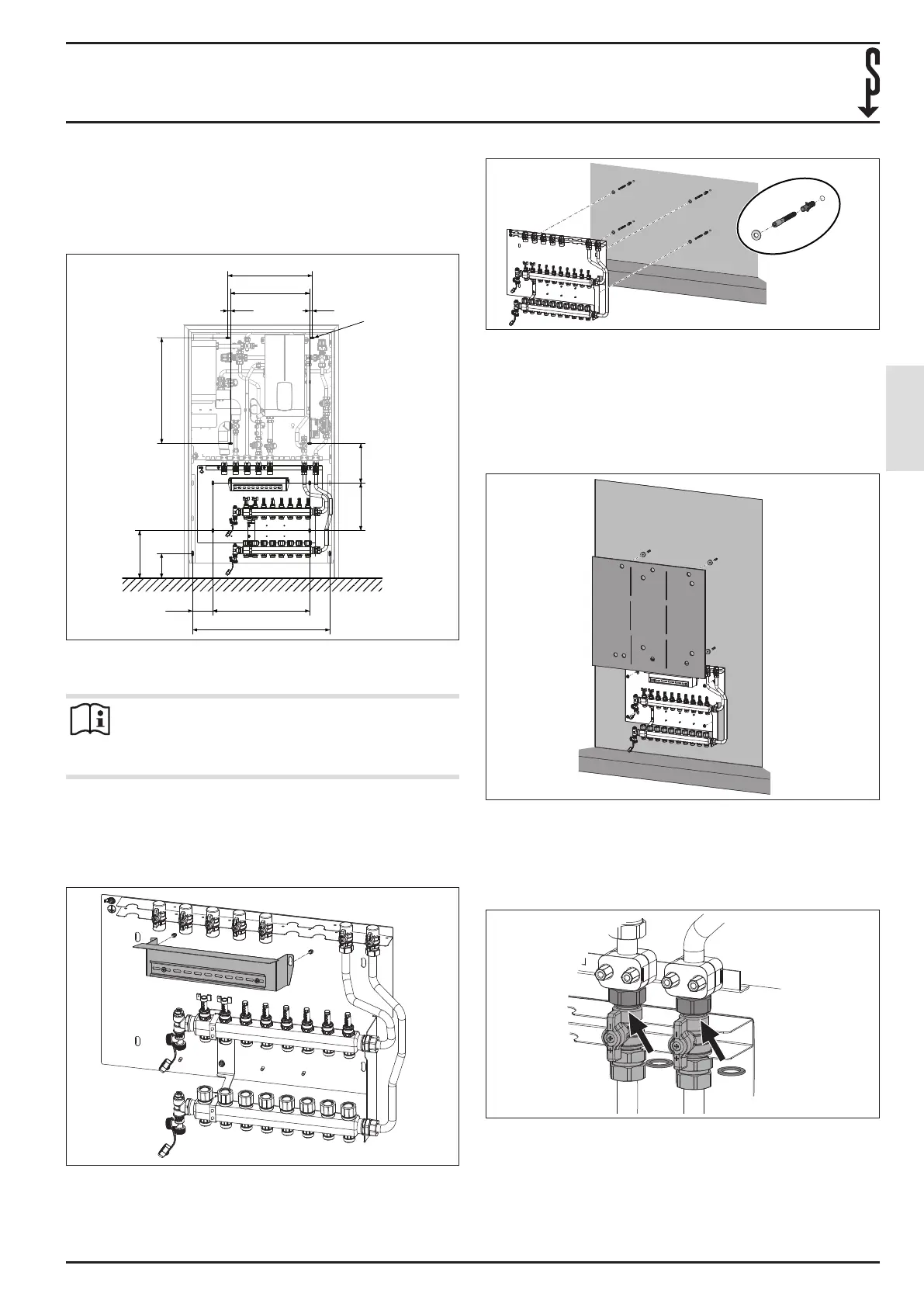

5.1.2 Installazione sopra intonaco
Operazioni preliminari
f Segnare la posizione in cui praticare i fori (vedere masche-
ra di foratura).
270
140
600
480
450
15
15
270 225
550115
780
Ø10
D0000101096
f Praticare i fori per il distributore del circuito di riscalda-
mento e il satellite d'utenza.
Avviso
Vericare che l'alloggiamento da parete sia a lo del
pavimento nito, se il satellite d'utenza dovrà esservi
posizionato sopra.
Montaggio dell'alloggiamento da parete
f Inserire i tasselli forniti in dotazione nei fori.
f Avvitare le viti a doppia lettatura in modo che sporgano
di circa 30mm.
D0000102154
f Spingere in alto ed estrarre il lamierino di sostegno della
morsettiera del regolatore.
f Inserire una rondella su ciascuna vite a doppia lettatura.
D0000102155
f Innestare la piastra di montaggio sulle viti a doppia
lettatura.
f Avvitare i dadi sulle viti a doppia lettatura, in modo che
la piastra di montaggio non possa cadere. Non serrare
ancora i dadi.
f Inserire un distanziatore su ciascuna vite a doppia letta-
tura per il satellite d'utenza.
D0000101136
f Staccare e rimuovere l'isolamento lungo i punti a rottura
prestabilita in base alla variante utilizzata.
f Inserire l'isolamento sulle viti a doppia lettatura.
f Inserire il satellite d'utenza e ssarlo con i dadi esagonali.
Non serrare ancora i dadi esagonali.
D0000102156
f Spingere le guarnizioni piatte tra le valvole a sfera del
distributore del circuito di riscaldamento e le tubature del
satellite d'utenza. Per ottenere la posizione corretta, spo-
stare la piastra di montaggio del distributore del circuito
di riscaldamento nei fori oblunghi.
f Serrare i dadi d'unione a mano.
