INSTALLAZIONE
Installazione
32 | HKV
D0000102156

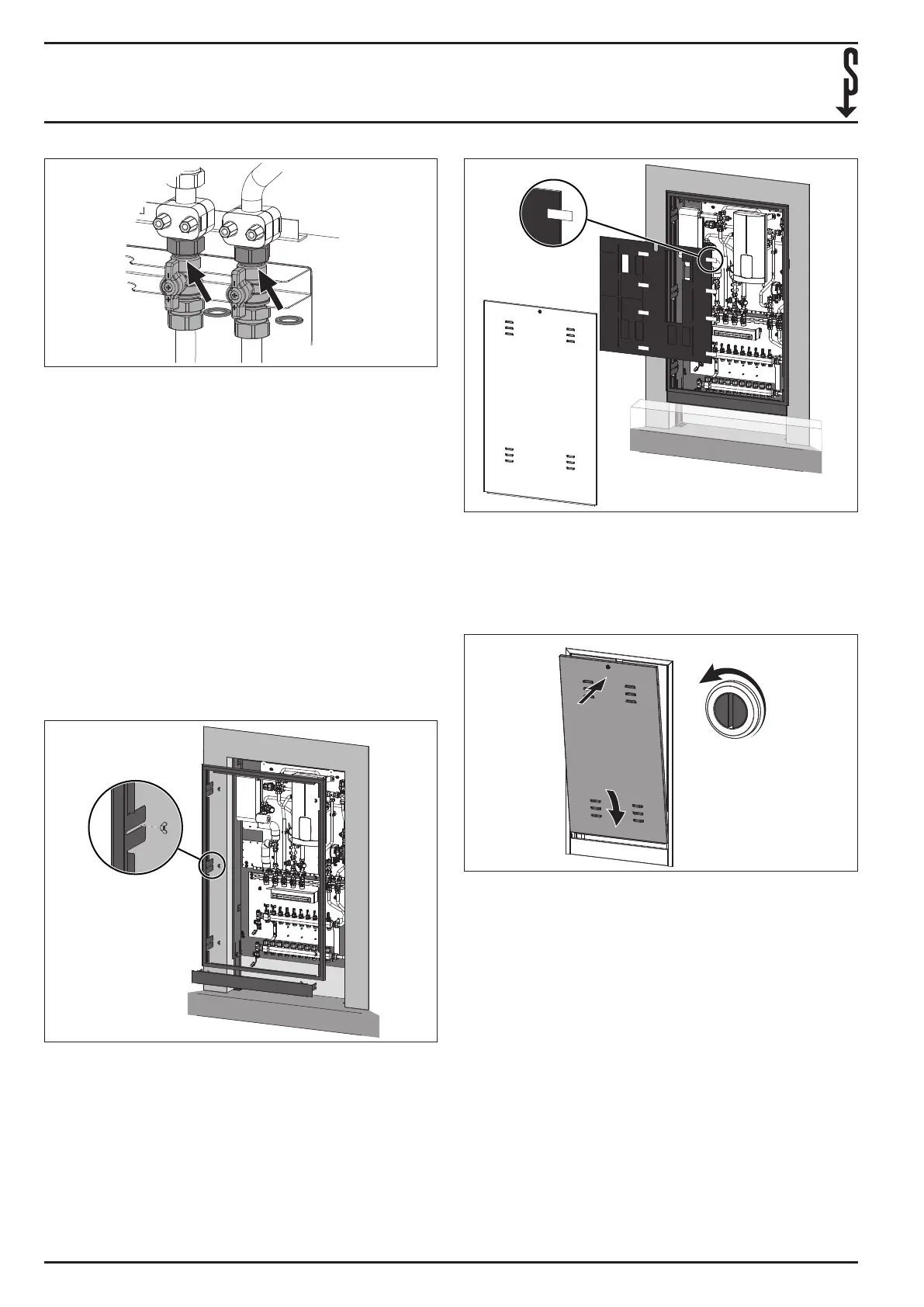

f Spingere le guarnizioni piatte tra le valvole a sfera del
distributore del circuito di riscaldamento e le tubature del
satellite d'utenza. Per ottenere la posizione corretta, spo-
stare la piastra di montaggio del distributore del circuito
di riscaldamento nei fori oblunghi.
f Serrare i dadi d'unione a mano.
f Serrare i dadi esagonali del distributore del circuito di
riscaldamento.
f Serrare i dadi esagonali del satellite d'utenza.
f Fissare di nuovo il lamierino di sostegno per la morsettiera
del regolatore e farlo incastrare.
f Fissare la morsettiera del regolatore sul binario cappellot-
to superiore in modo che vi si incastri.
f Spingere il telaio cieco e lo zoccolo con i bracci di soste-
gno sui perni lettati laterali per inserirlo nell'alloggia-
mento. Fissare i bracci di sostegno con i dadi ad alette.
Non serrare ancora i dadi ad alette.
f Allineare il telaio cieco e lo zoccolo.
D0000101070
f Serrare a mano i dadi ad alette.
f Serrare i dadi angiati per lo zoccolo, poiché lo zoccolo è
ssato solo con il dado.
f Staccare e rimuovere l'isolamento per lo sportello dell'al-
loggiamento lungo i punti a rottura prestabilita in base
alla variante utilizzata.
D0000101071
f Posizionare l'isolamento al centro e in alto sull'interno
dello sportello dell'alloggiamento e incollarlo con le stri-
sce adesive fornite in dotazione.
f Alzare lo sportello dell'alloggiamento tenendolo inclinato
obliquamente in avanti e inserirlo nello zoccolo dell'allog-
giamento, girandolo all'indietro nel telaio.
D0000101724
2
1
3
f Bloccare la serratura girevole.
