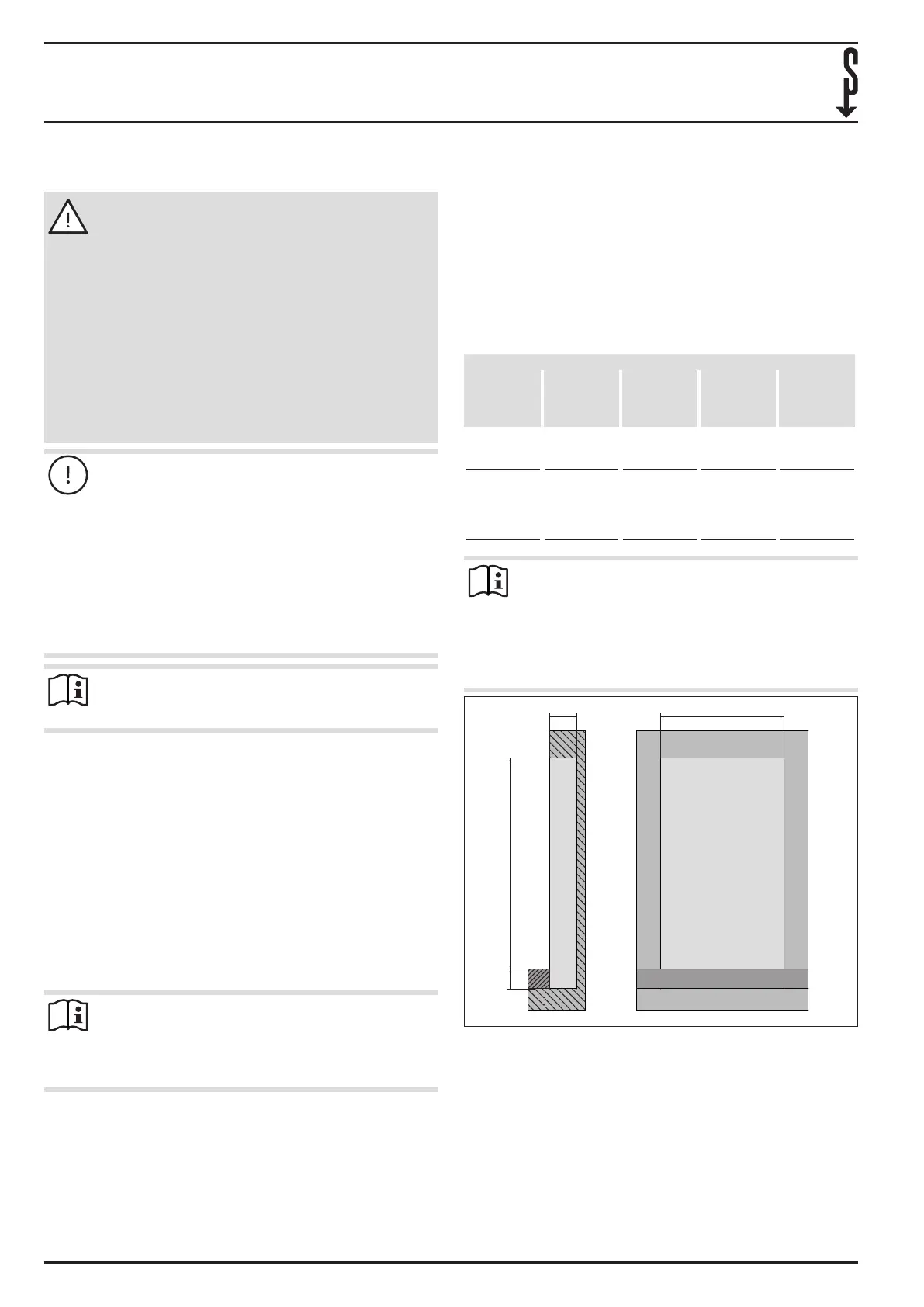

INSTALLAZIONE
Installazione
30 | HKV
5. Installazione
CAUTELA Lesione
Se la parete o il mezzo di ssaggio non p30-ha portata
idonea per il peso del satellite d'utenza e del di-
stributore del circuito di riscaldamento, sussiste il
rischio di schiacciamento e di danni materiali causati
dalla caduta dei componenti.
f Accertarsi che la portata della parete sia suf-
ciente. Se non si è sicuri della portata della
parete, far eseguire una verica a un ingegnere
strutturista.
f Vericare che il materiale di ssaggio fornito
per il montaggio sia idoneo per la parete scelta.
Utilizzare il materiale di ssaggio necessario per
il montaggio sulla parete scelta.
Danni materiali
f Rispettare le condizioni di montaggio seguenti:
- ambiente asciutto
- essere a prova di gelo;
- ambiente protetto da raggi UV
Se trapanando la parete si incontrano cavi elettrici, il
fusibile scatta e il cavo si danneggia. Se trapanando
la parete si incontrano tubature, sussiste il rischio di
causare danni da acqua.
f Prestare attenzione a non danneggiare cavi o tu-
bature durante la foratura della parete.
Avvertenze
f Attenersi alle istruzioni per il satellite d'utenza e
gli accessori.
5.1 Operazioni preliminari
f Posare le linee di alimentazione no al luogo di montag-
gio previsto del modulo.
Varianti di montaggio
Il distributore del circuito di riscaldamento è montato su una
piastra di montaggio. La piastra di montaggio può essere in-
stallata su due varianti:
- Montaggio in un alloggiamento da incasso (non compre-
so nella consegna standard)
- Montaggio in un alloggiamento da parete (non compreso
nella consegna standard)
Avvertenze
f Per l'installazione a parete, utilizzare i pozzetti di
montaggio presenti e l'alloggiamento da parete.
f Per l'installazione a incasso, utilizzare l'alloggia-
mento da incasso.
5.1.1 Installazione da incasso
Operazioni preliminari
f Calcolare l'altezza totale. Esempio:
1.450 mm + 120mm = 1570mm
Altezza (H) del
corpo alloggia-
mento
Altezza (E) del
pavimento finito
Altezza com-
plessiva
f Preparare nella parete il foro per il satellite d'utenza se-
guendo i dati riportati nella tabella seguente:
Foro nella parete
Descrizione
Larghezza (B)
Altezza (H)
Profondità
(T)
Base per
regolazione
altezza
GUL-B
(WS-DUO Pre-
mium)
860
1450
190
170
GUL-B
(WS-4L Plus,
WS-4LC Plus,
WS-T/E 2/3
Plus)
860
1450
125
170
Avviso
f Le misure indicate nella tabella non corrispondo-
no alle misure dell'alloggiamento. Rilevare tutti i
dati relativi alle dimensioni dalle istruzioni dell'al-
loggiamento.
f Se non è presente un isolamento termico, saltare i
passaggi relativi a tale isolamento.
T
E
B
H
D0000101064
f Segnare la posizione in cui praticare i fori (vedere masche-
ra di foratura).
f Praticare i fori per il ssaggio del corpo dell'alloggiamento.
