INSTALLAZIONE
Trasporto e stoccaggio
HKV | 29
ITALIANO
3.3 Descrizione delle funzioni
Il modulo rende disponibile acqua riscaldante alla temperatura
desiderata e nella quantità necessaria per il sistema di riscal-
damento a pavimento.
Nel modulo è integrato un distributore di acqua fredda che
alimenta i punti di prelievo da un'uscita dell'acqua fredda. Sulle
valvole termostatiche nel ritorno si possono montare servo-
motori che aprono e chiudono automaticamente le valvole.
Nella mandata sono installati dei limitatori di portata, con i
quali viene regolata la portata per i singoli circuiti di riscalda-
mento.

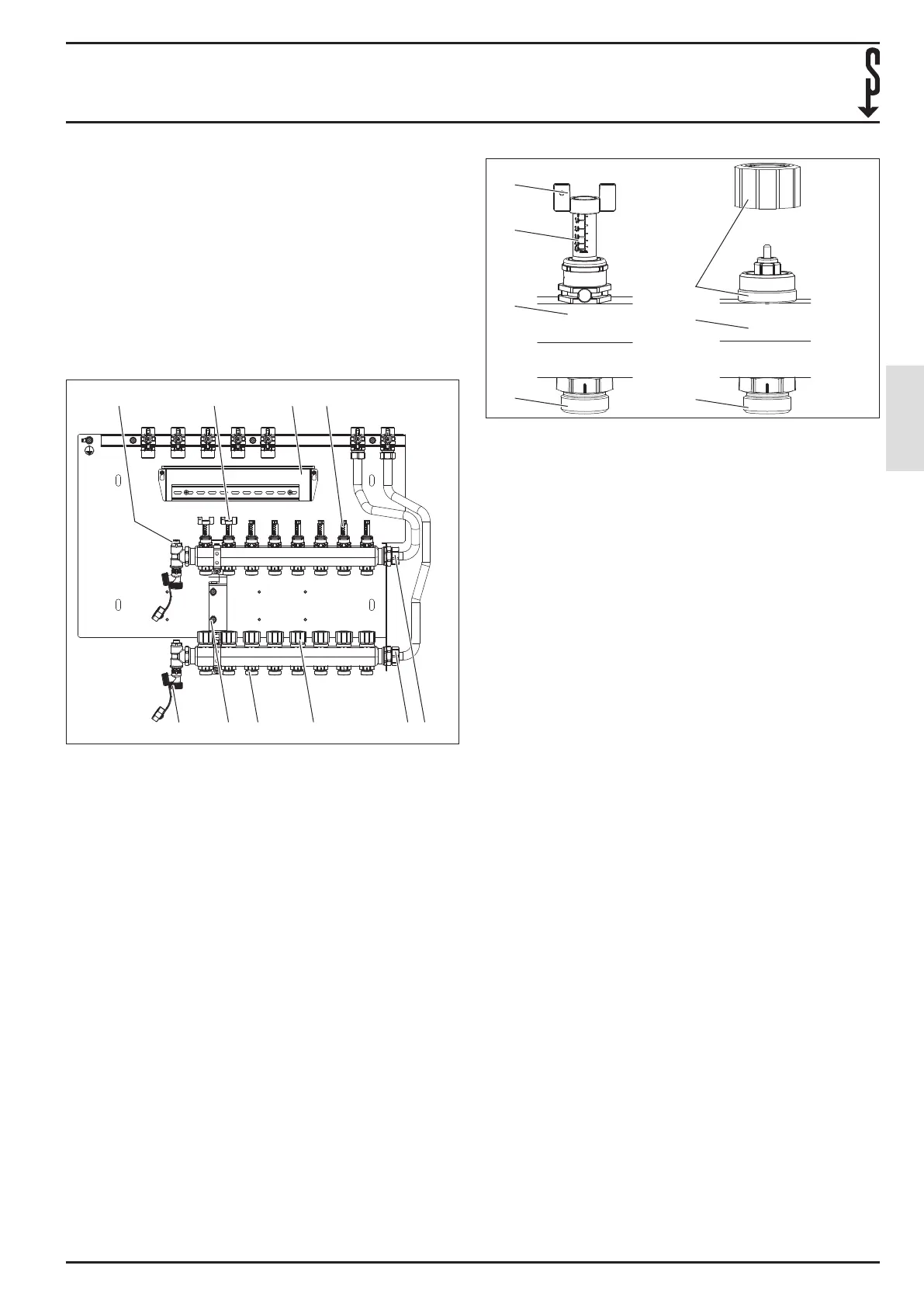

D0000102152
1 2 3 4
5678910
1 Valvola di sato aria
2 Chiave di regolazione per limitatore di portata
3 Lamierino di sostegno per morsettiera regolatore
4 Limitatore di portata e misuratore di portata - usso max.:
5l/min
5 Attacco mandata 1" M incl. tubo di collegamento e valvola
a sfera ¾" M sul satellite d'utenza
6 Attacco ritorno 1" M incl. tubo di collegamento e valvola a
sfera ¾" M sul satellite d'utenza
7 Lato inferiore valvola con tappo di plastica, per servomo-
tori termici
8 Attacco tubo M¾” Eurokonus
9 Supporto
10 Valvola di riempimento e scarico con tappo di sicurezza
11 Distributore di usso
12 Collettore ritorno
D0000102153
2
4
11
8 8
12
7
4. Trasporto e stoccaggio
f Trasportare il modulo in modo che non subisca colpi e
urti.
f Trasportare il modulo nell'imballo originale, per proteg-
gerlo da polvere e sporco.
f Osservare le condizioni di immagazzinamento seguenti:
- Temperatura ambiente: da -40 a +85°C
- ambiente asciutto
- assenza di polvere
- ambiente non accessibile ai non autorizzati
f Immagazzinare il modulo nell'imballo originale, per pro-
teggerlo da polvere e sporco.
f Quando si rimuove il modulo dall'imballo, ma non lo si è
ancora installato, coprirlo per proteggerlo da polvere e
sporco.
