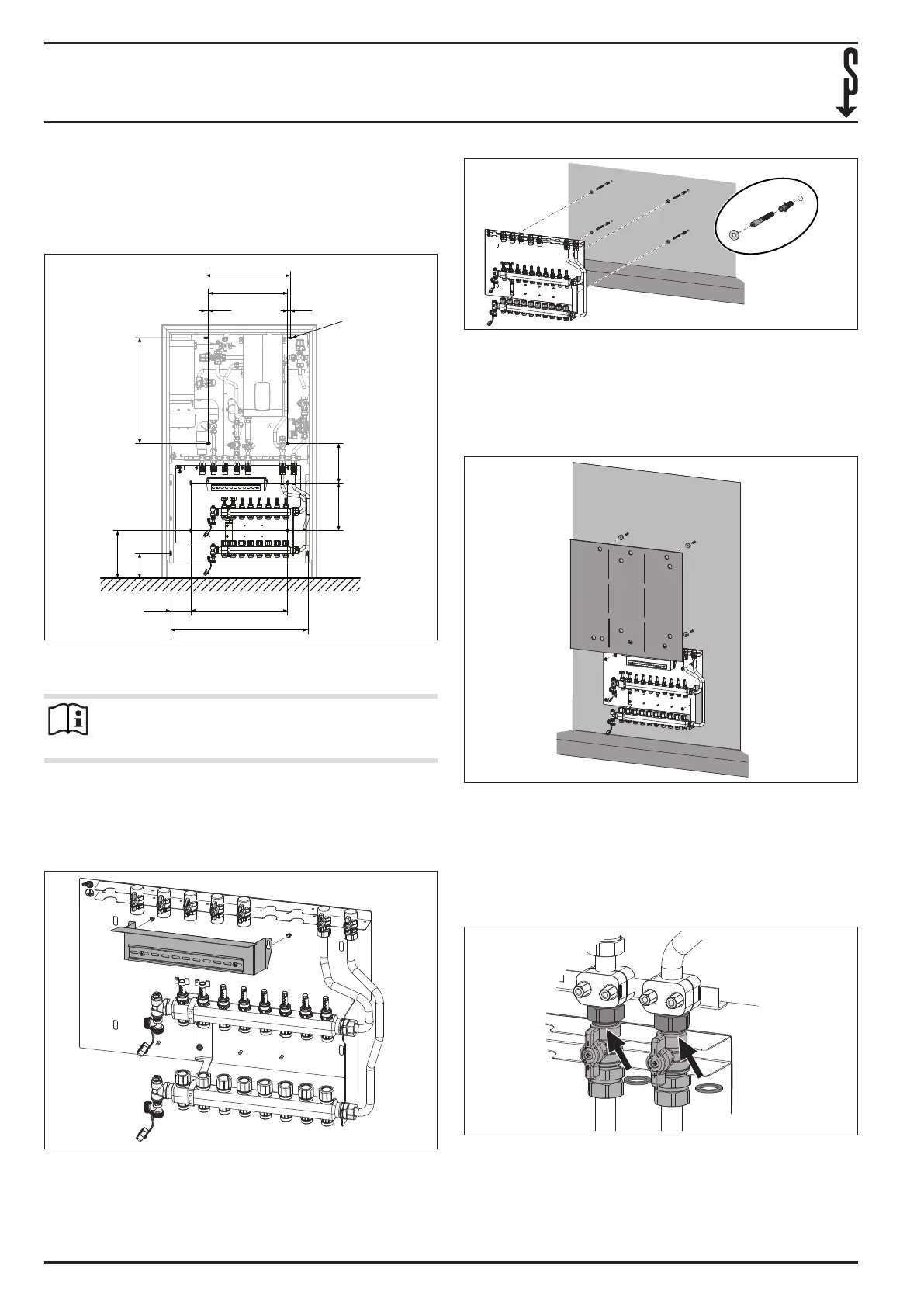

INSTALLATION
Installation
22 | HKV
5.1.2 Installation en saillie
Travaux préparatoires
f Repérez la position des trous de perçage (voir le gabarit
de perçage).
270
140
600
480
450
15
15
270 225
550115
780
Ø10
D0000101096
f Percez les trous pour le distributeur du circuit de chauf-
fage et la station de transfert.
Remarque
Veillez à ce que le caisson apparent soit à eur avec le
sol ni lors de la pose de la station de transfert.
Montage du caisson apparent
f Introduisez les chevilles (fournies) dans les trous.
f Vissez les goujons à l’intérieur de manière à ce qu’ils res-
sortent de 30mm environ.
D0000102154
f Poussez la tôle de maintien du bornier du thermostat vers
le haut et retirez-la.
f Insérez une rondelle plate sur chacun des goujons.
D0000102155
f Insérez la plaque de montage sur les goujons.
f Vissez les écrous sur les goujons an d’éviter la chute de
la plaque de montage. Ne serrez pas encore à fond les
écrous à ce stade.
f Insérez une pièce d’écartement sur chacun des goujons
pour la station de transfert.
D0000101136
f Détachez l’isolation au niveau des points de rupture
conformément à la variante d’équipement à mettre en
place.
f Insérez l’isolation sur les goujons.
f Insérez la station de transfert dessus et xez-la à l’aide
des écrous hexagonaux. Ne serrez pas encore à fond les
écrous hexagonaux à ce stade.
D0000102156
f Glissez les joints plats entre les robinets à boisseau
sphérique du distributeur du circuit de chauage et les
conduites de la station de transfert. Déplacez la plaque de
montage du distributeur du circuit de chauage dans les
trous oblongs pour la positionner correctement.
f Serrez les écrous tournants à la main.
350768-45014-9773_HKV-4-12_de_fr_it_nl.indb 22350768-45014-9773_HKV-4-12_de_fr_it_nl.indb 22 14.12.2022 13:18:1514.12.2022 13:18:15
