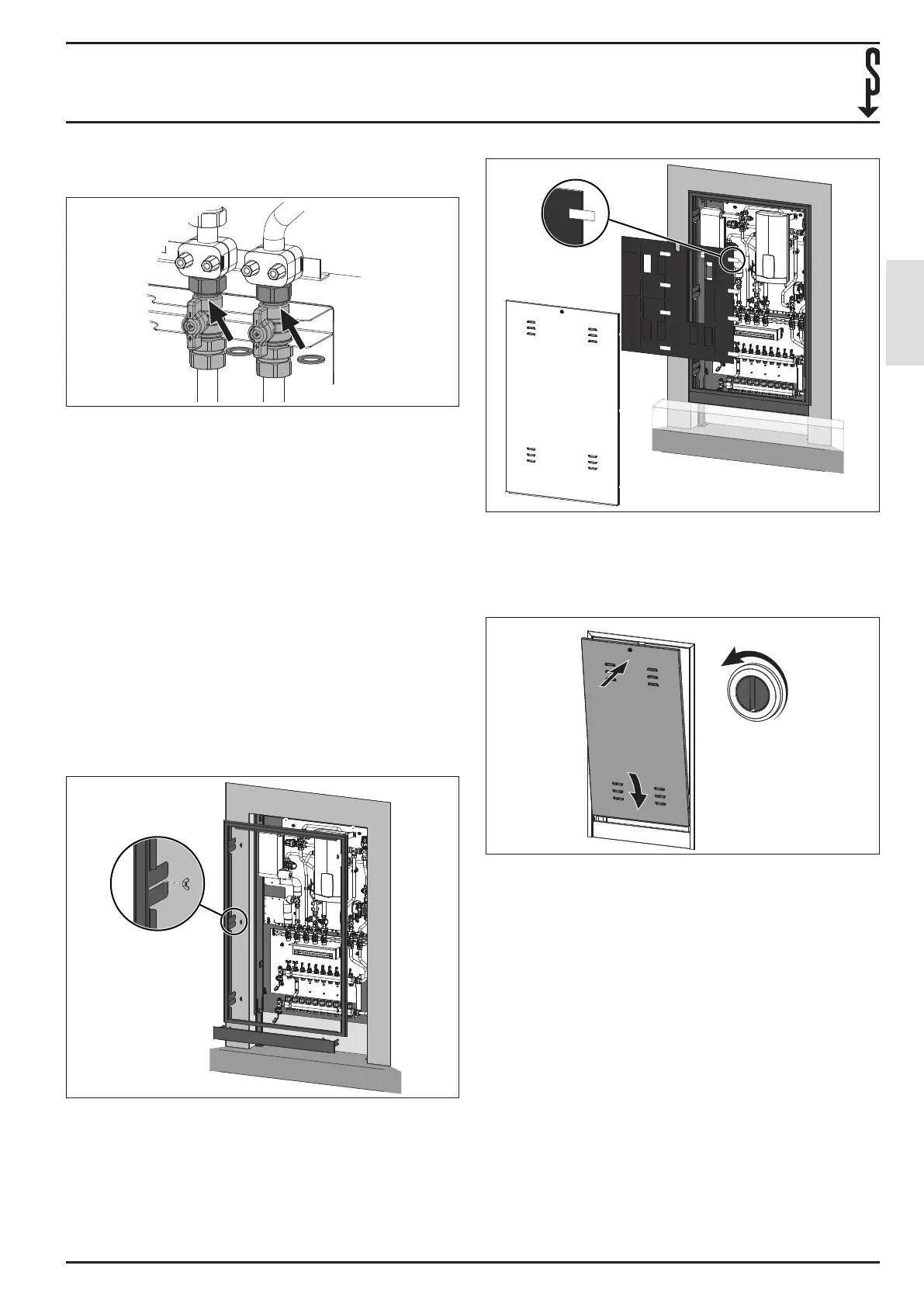

INSTALLATION
Installation
HKV | 21
f Insérez la station de transfert dessus et xez-la à l’aide des
écrous de bride (serrer à la main).
D0000102156
f Glissez les joints plats entre les robinets à boisseau
sphérique du distributeur du circuit de chauage et les
conduites de la station de transfert. Déplacez la plaque de
montage du distributeur du circuit de chauage dans les
trous oblongs pour la positionner correctement.
f Serrez les écrous tournants à la main.
f Serrez à fond les écrous hexagonaux du distributeur du
circuit de chauage.
f Serrez à fond les écrous hexagonaux de la station de
transfert.
f Fixez à nouveau la tôle de maintien du bornier du ther-
mostat et faites-la s’encliqueter.
f Fixez le bornier du thermostat sur le prolé symétrique de
manière à ce qu’il s’encliquette.
f Insérez le plastron et la plinthe avec les bras de maintien
dans le caisson sur les goujons letés latéraux. Fixez les
bras de maintien avec les écrous à ailettes. Ne serrez pas
encore à fond les écrous à ailettes à ce stade.
f Ajustez le plastron et la plinthe.
D0000101070
f Serrez les écrous à ailettes à la main.
f Serrez à fond l’écrou de bride de la plinthe, car la plinthe
n’est xée que par cet écrou.
f Détachez l’isolation destinée à la porte du caisson au ni-
veau des points de rupture conformément à la variante
d’équipement à mettre en place.
D0000101071
f Positionnez l’isolation au centre et en haut du côté inté-
rieur de la porte du caisson et collez l’isolation à l’aide des
bandes adhésives fournies.
f Levez la porte du caisson dans le socle en l’inclinant vers
l’avant, puis faites-la pivoter vers l’arrière dans le cadre.
D0000101724
2
1
3
f Verrouillez avec le verrou rotatif.
