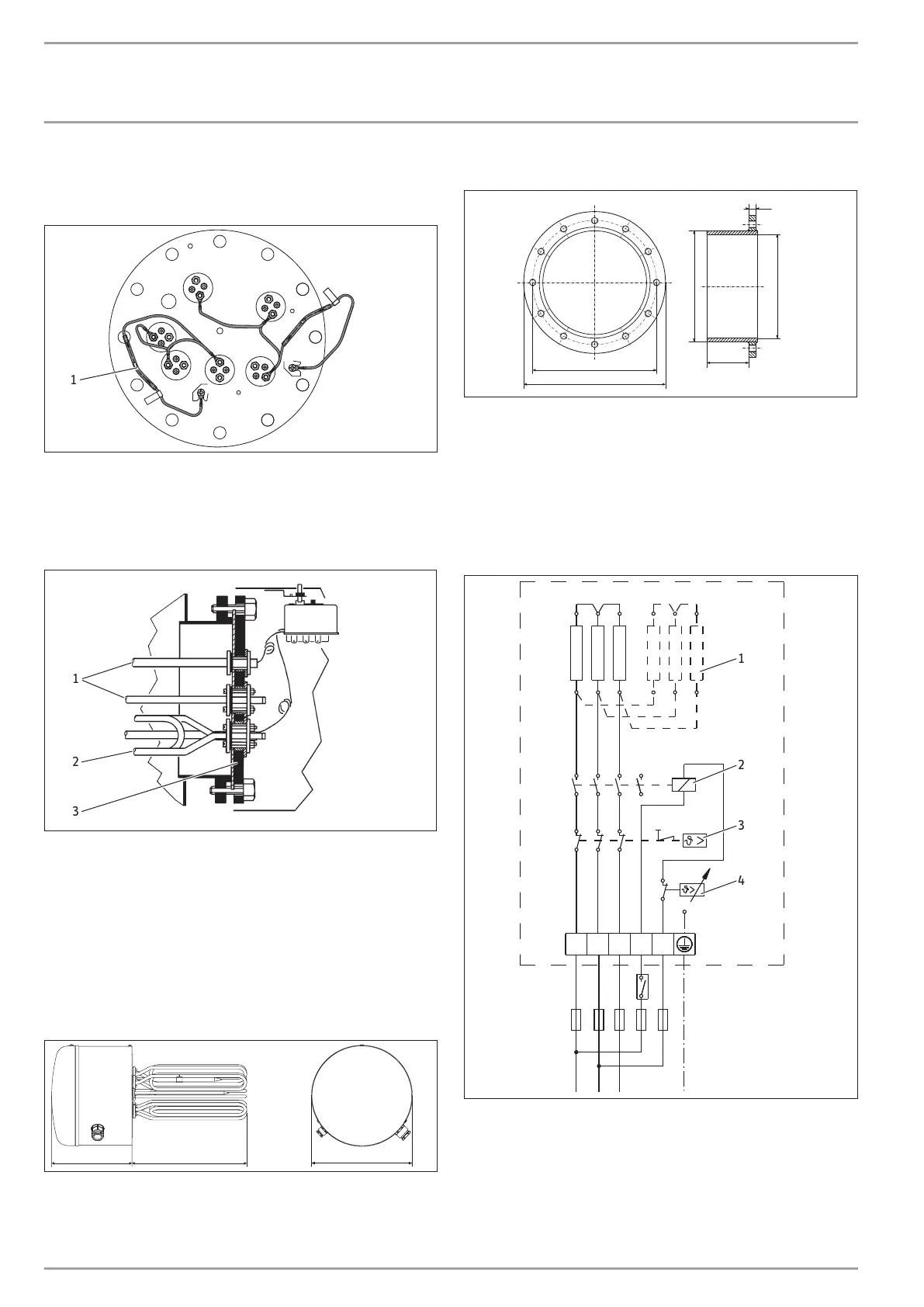

94 | FCR 28 www.stiebel-eltron.com
TELEPÍTÉS
Műszaki adatok
1 Korrózióvédelmi ellenállás (390Ω)
6 Fűtőtest
26�02�09�0054
1
1 Korrózióvédelmi ellenállás (390Ω)
f A fűtőtestet a korrózióvédelmi ellenálláson keresztül kösse
össze a tárolótartállyal.
A korrózióvédelmi ellenállás potenciálkiegyenlítésre szolgál, és
a fűtőtesteken az áram által okozott korróziót akadályozza meg.
1
2
3
26�02�09�0011
1 Merülőhüvelyek
2 Fűtőtest
3 Karimaperem
14. Műszaki adatok
14.1 Méretek, bemerítési mélységek és
csatlakozások
FCR 28
325
280
225
D0000020344D0000020344
FCR 28 ellenkarima
245
Ø 219
Ø 205
83
14
280
26�02�79�0013
14.2 Elektromos kapcsolási rajzok és csatlakozások
14.2.1 Egykörös üzem
FCR 28/120 E, rendelési szám: 000694
FCR 28/180 E, rendelési szám: 000695
6, 9, 12, 18kW, 3/PE ~ 400V
5
L3L2
L1
4
4
3
1
2
D0000117550
1 Fűtőtest
6kW beépített teljesítmény: 3 x 2kW
9kW beépített teljesítmény: 3 x 3kW
12kW beépített teljesítmény: 6 x 2kW
18kW beépített teljesítmény: 6 x 3kW
2 Kontaktor
3 Biztonsági hőmérsékletkorlát
4 Hőmérséklet-szabályozó
