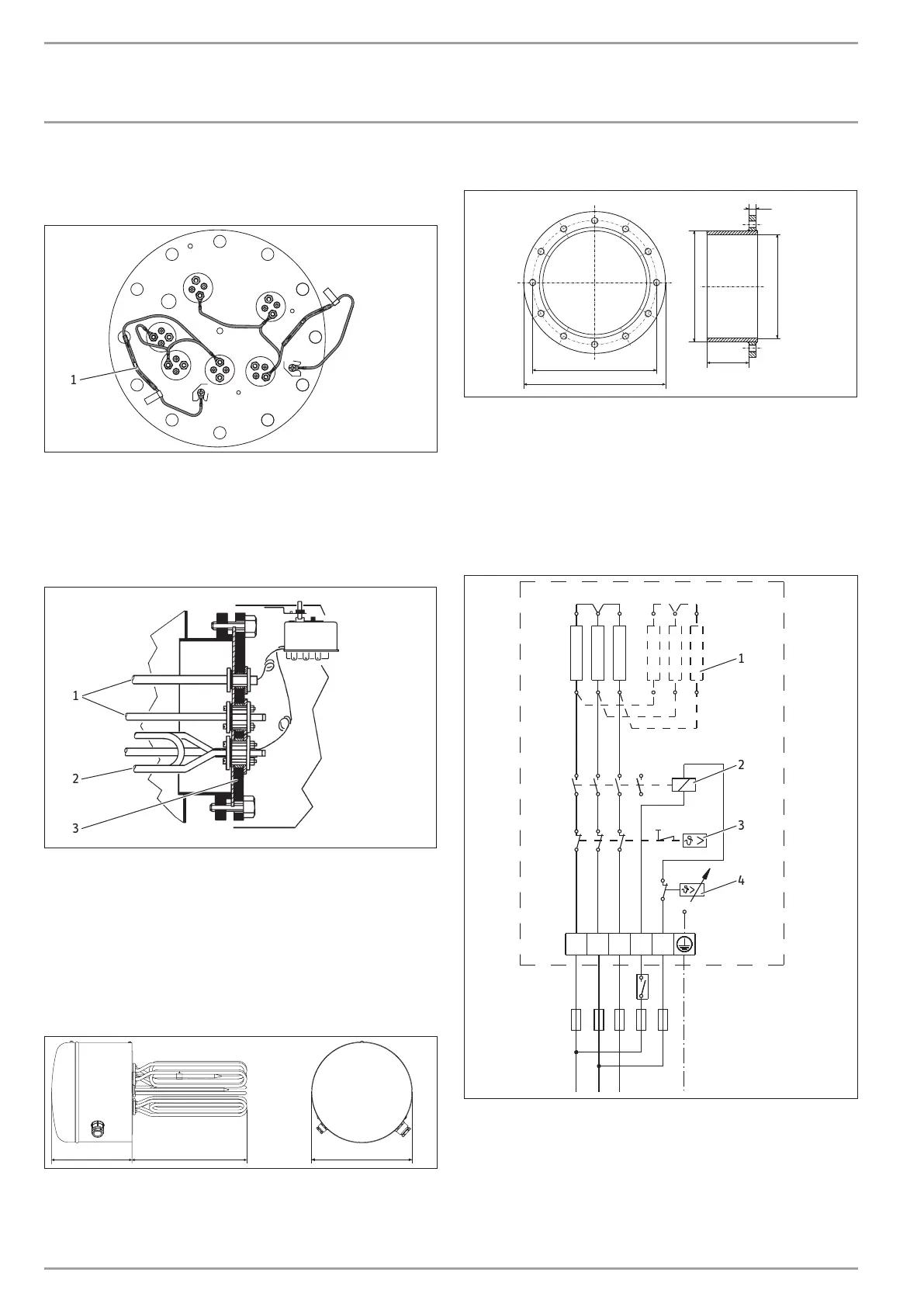

82 | FCR 28 www.stiebel-eltron.com
INSTALACE
Technické údaje
1 Odpor protikorozní ochrany (390Ω)
6 topných těles
26�02�09�0054
1
1 Odpor protikorozní ochrany (390Ω)
f Připojte topné těleso přes odpor protikorozní ochrany se
zásobníkem.
Odpor protikorozní ochrany slouží k vyrovnávání potenciálů a za-
braňuje korozi vyvolanou na topných tělesech elektrickým prou-
dem.
1
2
3
26�02�09�0011
1 Ochranné trubky
2 Topná tělesa
3 Deska příruby
14. Technické údaje
14.1 Rozměry, hloubka ponoru a přípojky
FCR 28
325
280
225
D0000020344D0000020344
Protilehlá příruba FCR 28
245
Ø 219
Ø 205
83
14
280
26�02�79�0013
14.2 Schémata elektrického zapojení a přípojky
14.2.1 Jednookruhový provoz
FCR 28/120 E, objednací číslo 000694
FCR 28/180 E, objednací číslo 000695
6, 9, 12, 18kW, 3/PE ~ 400V
5
L3L2
L1
4
4
3
1
2
D0000117550
1 Topné těleso
příkon 6kW: 3 x 2 kW
příkon 9kW: 3 x 3kW
příkon 12kW: 6 x 2 kW
příkon 18 kW: 6 x 3 kW
2 Stykač
3 Bezpečnostní omezovač teploty
4 Regulátory teploty
