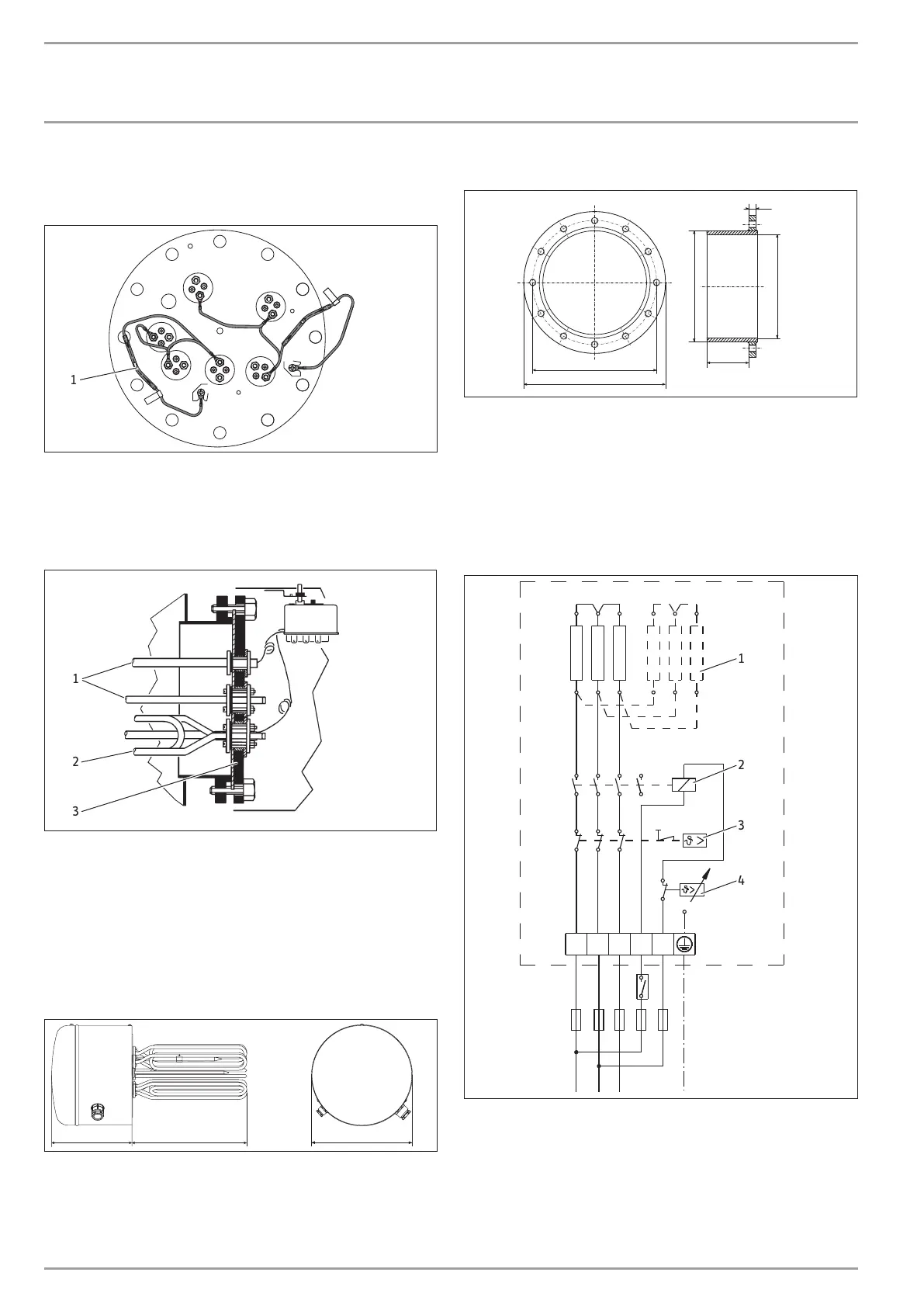

70 | FCR 28 www.stiebel-eltron.com
INSTALACJA
Dane techniczne
1 Opornik ochrony przed korozją (390Ω)
6 grzałek
26�02�09�0054
1
1 Opornik ochrony przed korozją (390Ω)
f Połączyć grzałki ze zbiornikiem zasobnika za pośrednictwem
opornika ochrony przed korozją.
Opornik ochrony przed korozją służy do wyrównania potencjałów
i zapobiega korozji w miejscach wypływu prądu na grzałkach.
1
2
3
26�02�09�0011
1 Rurki ochronne
2 Grzałka
3 Płyta kołnierzowa
14. Dane techniczne
14.1 Wymiary, głębokości zanurzenia i przyłącza
FCR 28
325
280
225
D0000020344D0000020344
Przeciwkołnierz FCR 28
245
Ø 219
Ø 205
83
14
280
26�02�79�0013
14.2 Schematy połączeń elektrycznych i podłączenia
14.2.1 Tryb jednotaryfowy
FCR 28/120 E, numer katalogowy 000694
FCR 28/180 E, numer katalogowy 000695
6, 9, 12, 18kW, 3/PE ~ 400V
5
L3L2
L1
4
4
3
1
2
D0000117550
1 Grzałka
6 kW Moc przyłączeniowa: 3 x 2 kW
9 kW Moc przyłączeniowa: 3 x 3kW
12kW Moc przyłączeniowa: 6 x 2 kW
18kW Moc przyłączeniowa: 6 x 3 kW
2 Stycznik
3 Ogranicznik temperatury bezpieczeństwa
4 Regulatory temperatury
