60 | FCR 28 www.stiebel-eltron.com
INSTALLATIE
Technische gegevens

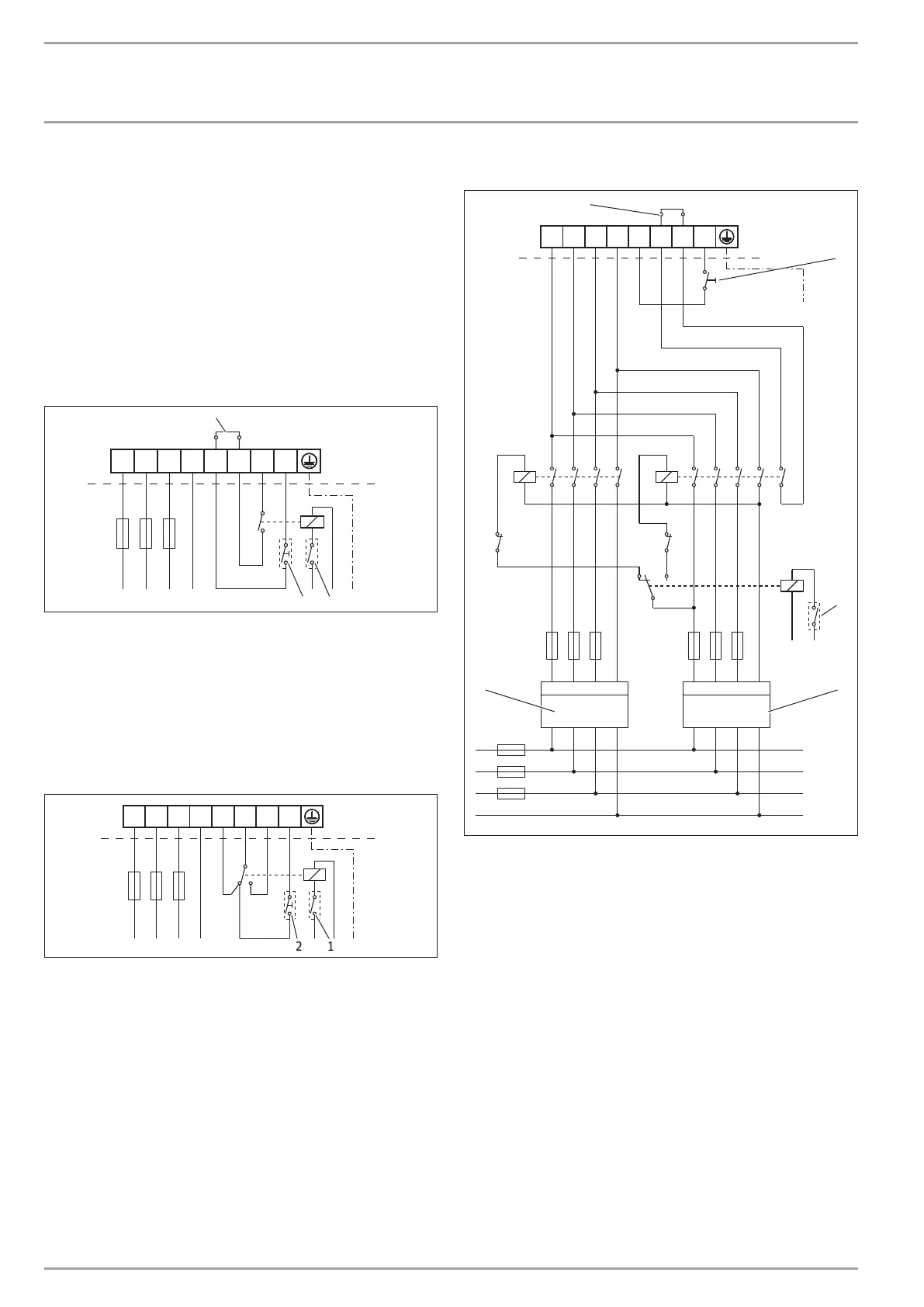

Aansluitvoorbeeld tweespanwerking
FCR 28/120, bestelnummer 071332
FCR 28/120 CrNi, bestelnummer 234503
6/12kW Vermogensschakelaar I
12/12kW Vermogensschakelaar II
FCR 28/180, bestelnummer 071333
9/18kW Vermogensschakelaar I
18/18kW Vermogensschakelaar II
Variant 1:
L1 L2 L3 N 1 2 3 4
D0000117769
D0000117769
12
3
1 Contact van energiemaatschappij, door installateur
gemonteerd
2 Knop voor afstandsbediening van de snelopwarming, door
installateur gemonteerd
3 Klembrug
Tijdens het nachttarief (vrijgave door energiemaatschappij) is het
mogelijk om de snelopwarming (dagtarief) in te schakelen.
Variant 2:
L1 L2 L3 N 1 2 3 4
D0000117755
D0000117555
12
1 Contact van energiemaatschappij, door installateur
gemonteerd
2 Knop voor afstandsbediening van de snelopwarming, door
installateur gemonteerd
Tijdens het nachttarief (vrijgave door energiemaatschappij) is het
alleen bij positieII van de vermogensschakelaar mogelijk om de
snelopwarming (dagtarief) in te schakelen.
Aansluitvoorbeeld meting met twee meters
L1 L2 L3 N 1 2 3 4
K1 K2
K2 K1
D0000117770
D0000117770
1
34
5
2
K1 Magneetschakelaar 1, door installateur gemonteerd
K2 Magneetschakelaar 2, door installateur gemonteerd
1 Knop voor afstandsbediening van de snelopwarming, door
installateur gemonteerd
2 Contact van energiemaatschappij, door installateur
gemonteerd
3 Nachtstroom
4 Dagtarief
5 Klembrug
Aansluitvoorbeeld eenspanwerking
FCR 28/120, bestelnummer 071332
FCR 28/120 CrNi, bestelnummer 234503
6kW Vermogensschakelaar I
12kW Vermogensschakelaar II
FCR 28/180, bestelnummer 071333
9kW Vermogensschakelaar I
18kW Vermogensschakelaar II
