NEDERLANDS
www.stiebel-eltron.com FCR 28 | 59
INSTALLATIE
Technische gegevens

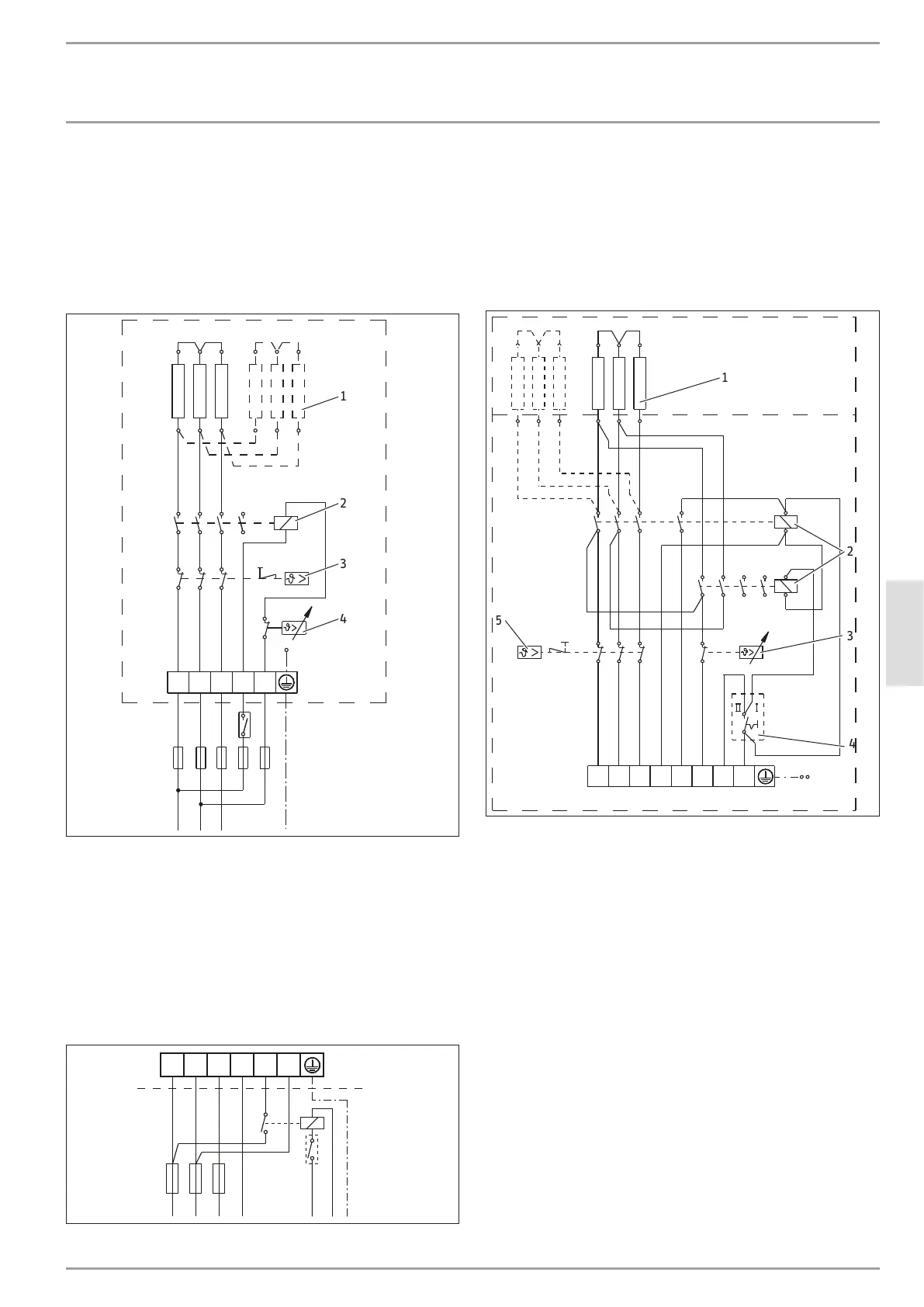

14.2 Elektriciteitsschema‘s en aansluitingen
14.2.1 Eenspanwerking
FCR 28/120 E, bestelnummer 000694
FCR 28/180 E, bestelnummer 000695
6, 9, 12, 18 kW, 3/PE ~ 400 V
5
L3L2
L1
4
4
3
1
2
D0000117550
1 Verwarmingselement
Aansluitvermogen 6kW: 3 x 2kW
Aansluitvermogen 9kW: 3 x 3kW
Aansluitvermogen 12kW: 6 x 2 kW
Aansluitvermogen 18 kW: 6 x 3 kW
2 Relais
3 Veiligheidstemperatuurbegrenzer
4 Temperatuurregelaar
Aansluitvoorbeeld eenspanwerking met contact van
energiemaatschappij
L1 L2 L3 N 4 5
D0000117769
D0000117768
1 Contact van energiemaatschappij, door installateur
gemonteerd
14.2.2 Tweespan-/eenspanwerking 3/N/PE ~ 400V
FCR 28/120, bestelnummer 071332
FCR 28/120 CrNi, bestelnummer 234503
FCR 28/180, bestelnummer 071333
2L3L2
L1 N
1
4
3
D0000117551
4
3
5
1
2
1 Verwarmingselement
Aansluitvermogen 12 kW: 3 x 4kW
Aansluitvermogen 18kW: 6 x 3 kW
2 Relais
3 Temperatuurregelaar
4 Vermogensschakelaar I/II
5 Veiligheidstemperatuurbegrenzer
