FRANÇAIS
www.stiebel-eltron.com FCR 28 | 35
INSTALLATION
Caractéristiques techniques

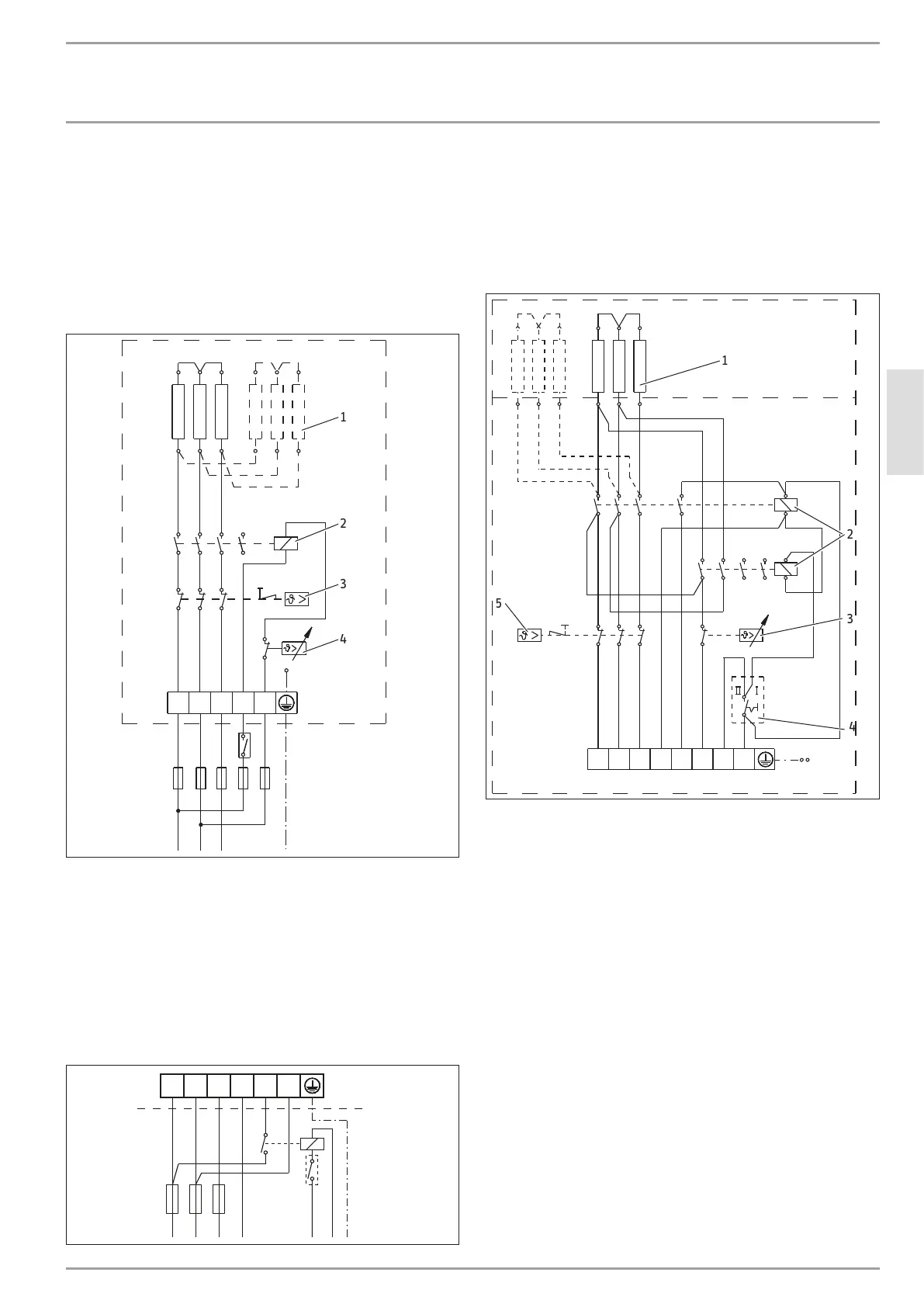

14.2 Schéma des connexions électriques et
raccordements
14.2.1 Mode simple puissance
FCR 28/120 E, réf. cde 000694
FCR 28/180 E, réf. cde 000695
6, 9, 12, 18kW, 3/PE ~ 400V
5
L3L2
L1
4
4
3
1
2
D0000117550
1 Radiateur
Puissance raccordée 6kW: 3 x 2 kW
Puissance raccordée 9kW: 3 x 3kW
Puissance raccordée 12kW: 6 x 2 kW
Puissance de raccordement 18 kW : 6 x 3 kW
2 Contacteur
3 Limiteur de sécurité
4 Thermostat
Exemple de raccordement en mode simple puissance avec
contact d’interdiction tarifaire
L1 L2 L3 N 4 5
D0000117769
D0000117768
1 Contact d’interdiction tarifaire, monté par un professionnel
14.2.2 Mode double / simple puissance 3/N/PE ~ 400V
FCR 28/120, réf. cde 071332
FCR 28/120 CrNi, réf. cde 234503
FCR 28/180, réf. cde 071333
2L3L2
L1 N
1
4
3
D0000117551
4
3
5
1
2
1 Radiateur
Puissance de raccordement 12 kW : 3 x 4kW
Puissance de raccordement 18kW: 6 x 3 kW
2 Contacteur
3 Thermostat
4 Disjoncteur I / II
5 Limiteur de sécurité
