中文
www.stiebel-eltron.com |FCR 28 | 119
安装
技术数据

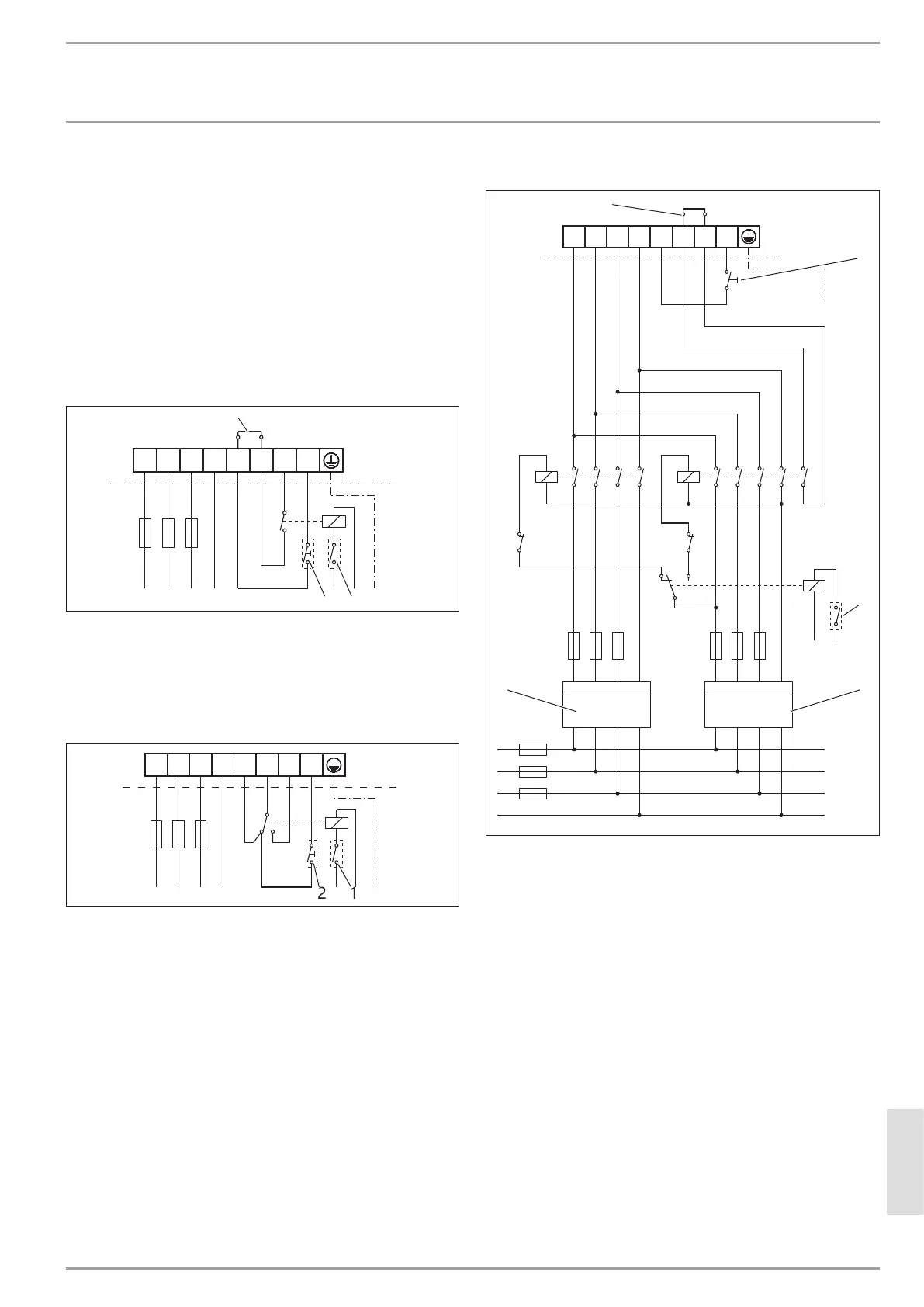

双电路运行连接示例
FCR 28/120，订单号 071332
FCR 28/120 CrNi，订单号 234503
6/12 kW 断路器 I
12/12 kW 断路器 II
FCR 28/180，订单号 071333
9/18 kW 断路器 I
18/18 kW 断路器 II
类型 1：
L1 L2 L3 N 1 2 3 4
D0000117769
D0000117769
12
3
1 EVU 触点，由专业人员安装
2 远程快速加热按钮，由专业人员安装
3 夹紧桥
在低费率期间（EVU 释放）可以打开快速加热（高费率）。
类型 2：
L1 L2 L3 N 1 2 3 4
D0000117755
D0000117555
12
1 EVU 触点，由专业人员安装
2 远程快速加热按钮，由专业人员安装
在低费率期间（EVU 释放），只有当断路器处于位置 II 时才
可 以 打 开 快 速 加 热（ 高 费 率 ）。
两米测量连接示例
L1 L2 L3 N 1 2 3 4
K1 K2
K2 K1
D0000117770
D0000117770
1
34
5
2
K1 开关接触器 1，由专业人员安装
K2 开关接触器 2，由专业人员安装
1 远程快速加热按钮，由专业人员安装
2 EVU 触点，由专业人员安装
3 低费率
4 高费率
5 夹紧桥
单电路运行连接示例
FCR 28/120，订单号 071332
FCR 28/120 CrNi，订单号 234503
6 kW 断路器 I
12 kW 断路器 II
FCR 28/180，订单号 071333
9 kW 断路器 I
18 kW 断路器 II
