118 | FCR 28 www.stiebel-eltron.com
安装
技术数据

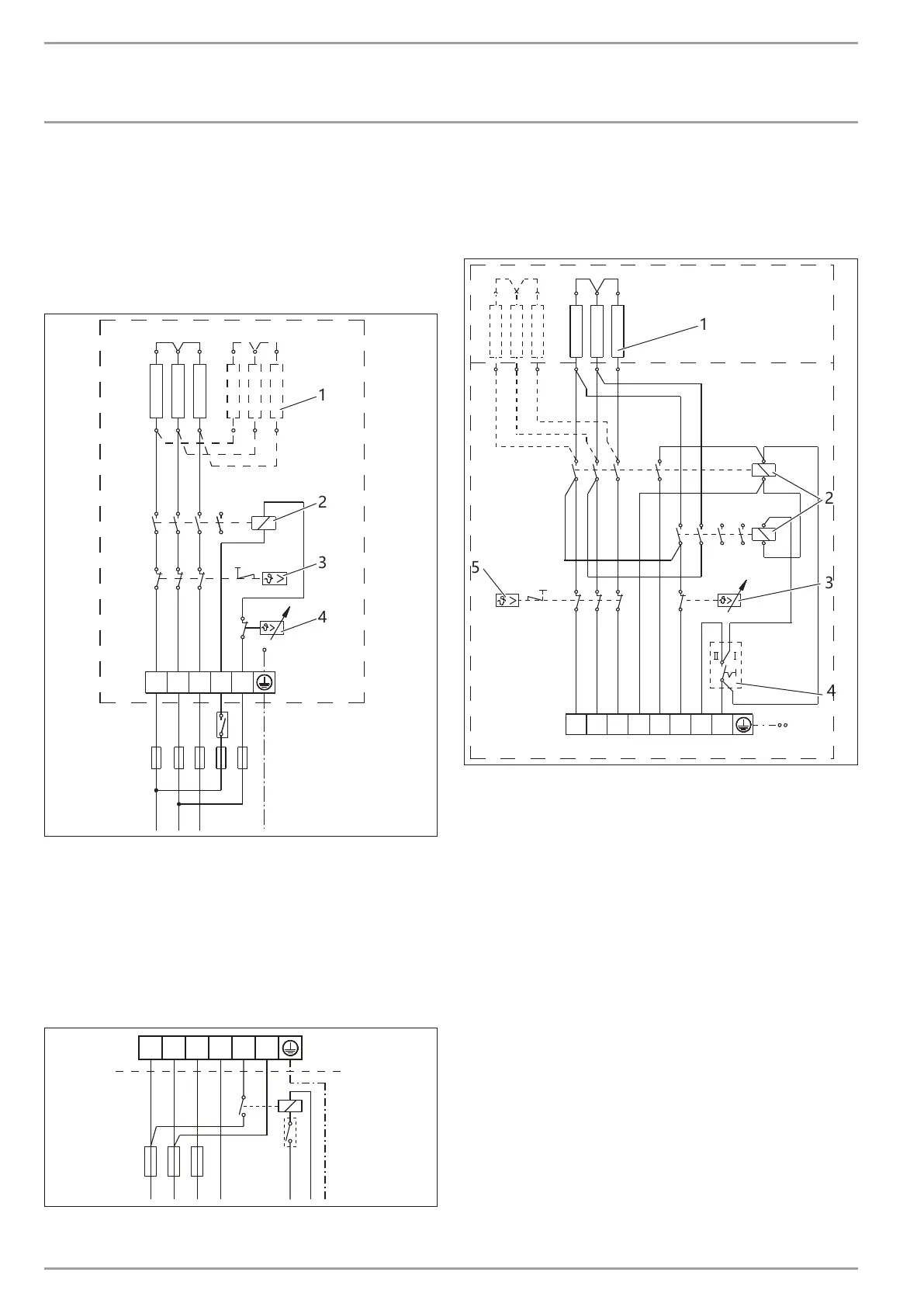

14.2 电路图和接口
14.2.1 单电路运行
FCR 28/120 E，订单号 000694
FCR 28/180 E，订单号 000695
6, 9, 12, 18 kW, 3/PE ~ 400 V
5
L3L2
L1
4
4
3
1
2
D0000117550
1 散热器
6 kW 连接负载： 3 x 2 kW
9 kW 连接负载： 3 x 3 kW
12 kW 连接负载： 6 x 2 kW
18 kW 连接负载： 6 x 3 kW
2 开关接触器
3 安全温度限制器
4 温度调节器
带 EVU 触点的单电路运行连接示例
L1 L2 L3 N 4 5
D0000117769
D0000117768
1 EVU 触点，由专业人员安装
14.2.2 双电路运行 / 单电路运行 3/N/PE ~ 400 V
FCR 28/120，订单号 071332
FCR 28/120 CrNi，订单号 234503
FCR 28/180，订单号 071333
2L3L2
L1 N
1
4
3
D0000117551
4
3
5
1
2
1 散热器
12 kW 连接负载： 3 x 4 kW
18 kW 连接负载： 6 x 3 kW
2 开关接触器
3 温度调节器
4 断路器 I / II
5 安全温度限制器
