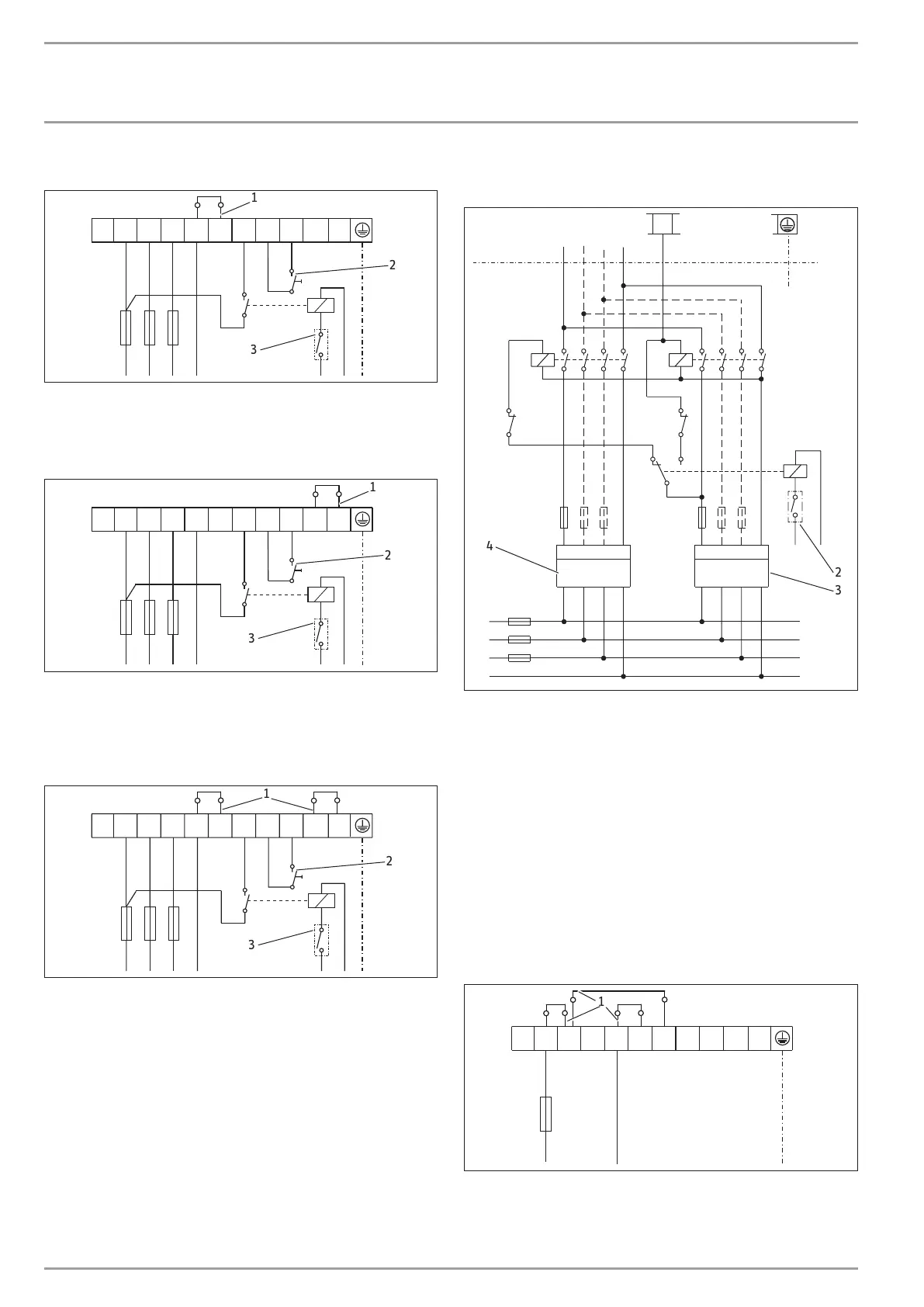

10 | FCR 21 www.stiebel-eltron.com
INSTALLATION
Technische Daten
Schalterstellung I: 2/6kW, 3/N/PE ~ 400V
L1‘
L1
L2
L3 N 4 5 6 7 8 9
D0000065554
3
2
1
1 Klemmbrücke
2 Taster für Schnellaufheizung
3 EVU-Kontakt
Schalterstellung I: 3/6kW, 3/N/PE ~ 400V
L1‘
L1
L2
L3 N 4 5 6 7 8 9
D0000065555
3
2
1
1 Klemmbrücke
2 Taster für Schnellaufheizung
3 EVU-Kontakt
Schalterstellung I: 4/6kW, 3/N/PE ~ 400V
Schalterstellung II: 6/6kW, 3/N/PE ~ 400V
L1‘
L1
L2
L3 N 4 5 6 7 8 9
D0000065557
3
2
1
1 Klemmbrücke
2 Taster für Schnellaufheizung
3 EVU-Kontakt
Anschlussbeispiel Zweikreis-Betrieb Zweizählermessung
1/N/PE ~ 230V oder 3/N/PE ~ 400V
5
PE
K1K2
K2K1
L1
N
L3
L2
HT
kWh
NT
kWh
D0000065564
3
2
———1
4
K1 Schaltschütz 1
K2 Schaltschütz 2
1 zusätzlich notwendige Anschlüsse für 3/N/PE ~ 400 V
2 EVU-Kontakt
3 Niedertarifzähler
4 Hochtarifzähler
f Beachten Sie die Phasengleichheit.
Anschlussbeispiele Einkreis:
Bei den folgenden Anschlussbeispielen ist die Leistung der
Schnellaufheizung in Klammern angegeben.
f Beachten Sie die Stellung des Leistungsschalters im
Schaltraum.
Schalterstellung I: 2 (4) kW, 1/N/PE ~ 230V
Schalterstellung II: 4 (4) kW, 1/N/PE ~ 230V
L1‘
L1
L2
L3 N 4 5 6 7 8 9
D0000065559
1
1 Klemmbrücke
