25
L N R RC L L’ N L N PE
S
ON
KS
Kühlen
1 2 3 4 5 6 7 8 9 10 11 12 13
B1
B1
L N R RC L L’ N L N PE
De drie stroomkringen WP, DHC en de
besturing dienen afzonderlijk beveiligd te
worden.
X3 Netaansluiting
WP Warmtepomp (compressor)
L, N, PE
R, RC, N, PE (uitsluitend in verbinding met WPAB)
DHC Hulpverwarming
L, L´, N, PE
Aansluitver-
mogen
aansluiting
kroonstrip
3,0 kW L N PE
3,2 kW L´ N PE
6,2 kW L L´ N PE
Brinepomp
L, N, PE
X4 Aansluitklem besturing
Netaansluiting:: L, N, PE
Uitgangen:
S uitgangssignaal voor de WPAB
ON Compressorsignaal
KS Solepompsignaal.
Koelen
MKP Mengcircuitpomp en N, PE
Pomp 2e verwarmingscircuit en N, PE
M(A) Mengkraan open
M(Z) Mengkraan dicht
HKP Verwarmingscirculatiepomp en N, PE
Stuuringangen:
EVU Vrijgavesignaal energiebedrijf L’
X2 Aansluitklem laagspanning
B1 Temperatuurvoeler WP-aanvoer
B1 Temperatuurvoeler WP-aanvoer
B2 Temperatuurvoeler WP-retour
B2 Temperatuurvoeler WP-retour
T(WW) Warmwatertemperatuurvoeler en Ground
T (2e WB) Voeler 2e WB en Ground
T(A) Buitentemperatuurvoeler en Ground
T(MK) Mengcircuittemperatuurvoeler en Ground
FB. 1 Afstandsbediening 1
FB. 3 Afstandsbediening 3
H Bus High
L Bus Low
Bus ground
« + » Bus « + »
Abb. 9
X26
(Ground)
X2
NX4PEX3
PE
C26_03_01_0254
1/N/PE~230/50
2,5 - 4 mm
2
2/N/PE~230/50
4 - 6 mm
2
1/N/PE~230/50
1,5 mm
2

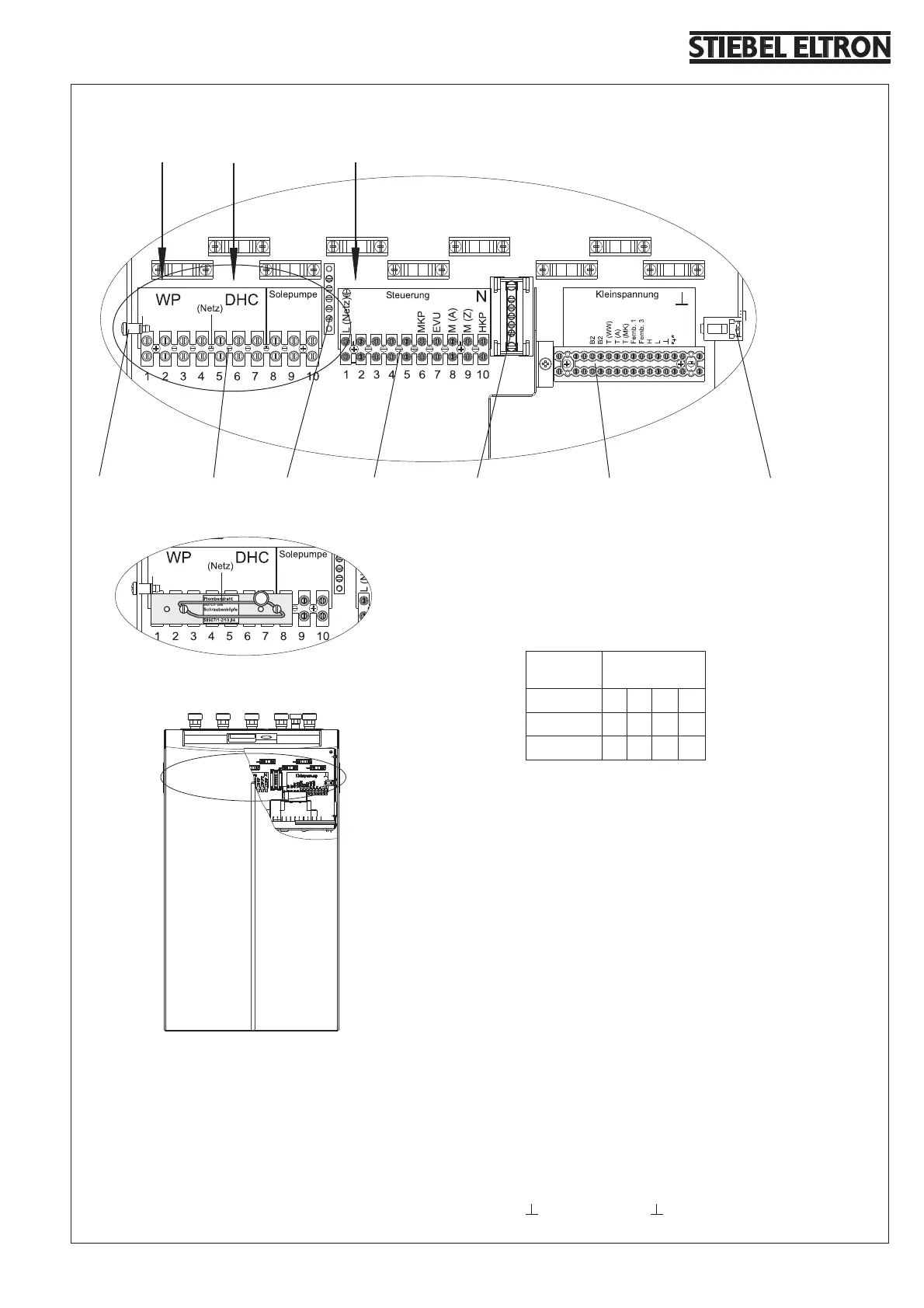

Elektrische aansluiting WPF 5 S / 7 S / 10 S (1 fase)
Netz = Net
Solepumpe = Brinepomp
Steuerung = Besturing
Kleinspannung = Laagspanning
Fernbed. = Afstandsbediening
