Stiebel Eltron AVF 6 handleiding
Handleiding
Je bekijkt pagina 24 van 44
24

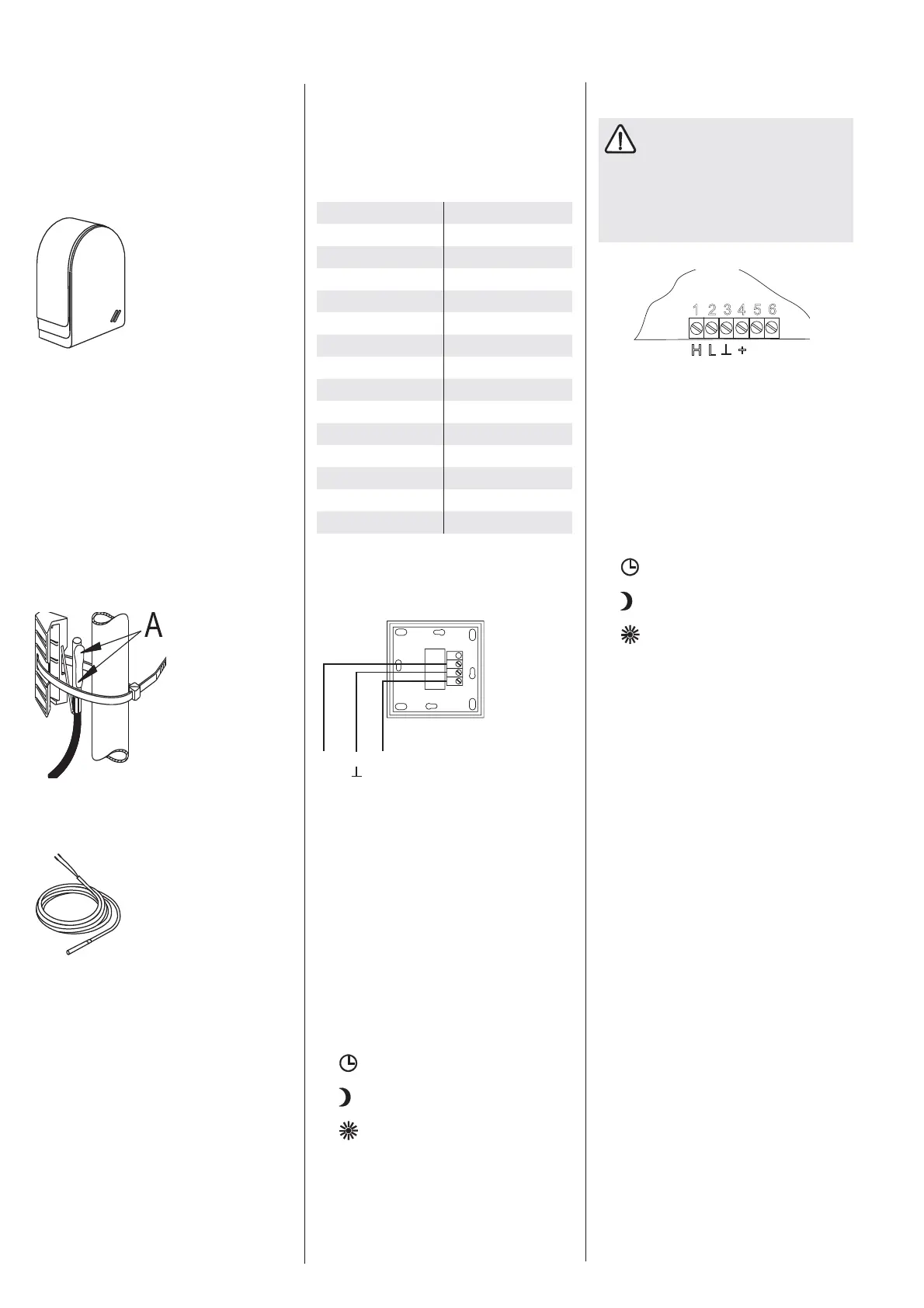

2.9.5.10 Voelermontage
De temperatuurvoelers zijn van beslissende
invloed op het functioneren van de
verwarmingsinstallatie. Daarom dient er op
een correcte zitting en goede isolering van de
voelers gelet te worden.
Buitenvoeler AFS 2 (in de extra verpakking)
Breng de buitenvoeler
op een noordelijke of
noordoostelijke wand aan.
Minimale afstanden: 2,5 m
van de grond, 1 m zijwaarts
van ramen en deuren. De
buitentemperatuurvoeler
dient weerbestendig,
onbeschermd en niet boven
ramen, deuren en luchtkokers aangebracht
en niet direct aan zonlicht blootgesteld te
worden.
De buitentemperatuurvoeler dient op de klem
X2/6(T (A)) en het Groundklemblok X26 van de
WPF aangesloten te worden.
Montage:
Deksel verwijderen, onderste gedeelte met
meegeleverde schroef bevestigen, leiding
inbrengen en aansluiten, deksel plaatsen en
hoorbaar inklikken.
Aanlegvoeler AVF 6 (bestelnr.: 165341)
Deze voeler is nodig
bij het gebruik
van een tweede
warmtebron of van
een mengcircuit.
Montageaanwijzing:
buis goed
schoonmaken,
warmtegeleidingspasta aanbrengen. Voeler
met spanband bevestigen.
PTC Dompelvoeler TF 6A
(bestelnr.: 165342)
De dompelvoeler is
nodig als er met de WPF
water verwarmd moet
worden. De voeler dient
in de dompelbuis van de
warmwaterboiler gestoken
worden.
Diameter: 6 mm
Lengte 1 m
Weerstandswaarden PTC voeler
De in de WPF ingebouwde voelers (retour-,
aanvoer- en brontemperatuurvoelers), de
buitenvoeler AFS 2, de aanlegvoeler AVF 6 en
de PTC-dompelvoeler TF 6A hebben allemaal
dezelfde weerstandswaarden.
Temperatuur in °C Wederstand in :
– 20 1367
– 10 1495
0 1630
10 1772
20 1922
25 2000
30 2080
40 2245
50 2417
60 2597
70 2785
80 2980
90 3182
100 3392
Afstandsbediening
FEK
(bestel nr: 22 01 93)
Bij de WPF met WPAC is bij het
koelen van grote oppervlaktes,
bijv. vloeren en, wanden is de FEK absoluut
noodzakelijk. Deze berekent behalve de
ruimtetemperatuur tevens de dauwpunt-
temperatuur om de vorming van condens-
water tegen te gaan.
Met de afstandsbediening FEK kan de bedrijf-
stoestand en de ingestelde ruimtetemperatuur
voor verwarmingscircuit 1 of verwarmings-
circuit 2 met ± 5 °C worden veranderd. De
afstandsbediening dient op de klemmen H,
L, I en + op aansluitklem X2 van de WPC...
cool te worden aangesloten. De FEK heeft de
volgende bedieningselementen
z een draaischakelaar voor de instelling van
de ruimtetemperatuur:
z een toets met de standen
Automatische functie
Constante nachtverlaging
Constante dagfunctie
Afstandsbediening FE 7
(bestelnr.: 18 55 79) Aansluittekening
Fernb.3
Fernb.1
123
26_21_01_0008
Met de afstandsbediening FE7 kan de inge-
stelde ruimtetemperatuur voor verwarmings-
circuit 1 of verwarmingscircuit 2 uitsluitend in
de automatische modus met ± 5 °C worden
veranderd. Bovendien kan de bedrijfstoestand
worden gewijzigd. De aansluiting wordt ge-
maakt via de klemmen: Fernb.1 en Fernb. 3
aan de klemstrook X2 en aan de aardstrip X 26
van de WPF. De afstandsbediening bestaat uit
de volgende bedieningssystemen:
z e
en draaischakelaar voor de wijziging van
de ingestelde ruimtetemperatuur
z een draaischakelaar met de volgende
standen:
Automatische modus
Continue nachtverlagingsfunctie
Continue daginstelling
De afstandsbediening werkt uitsluitend in de
automatische modus van de WPMiw.
1
2
3
4
5
6
H
L
+
26_03_01_0094
Onderdeel met aansluitklemmen
