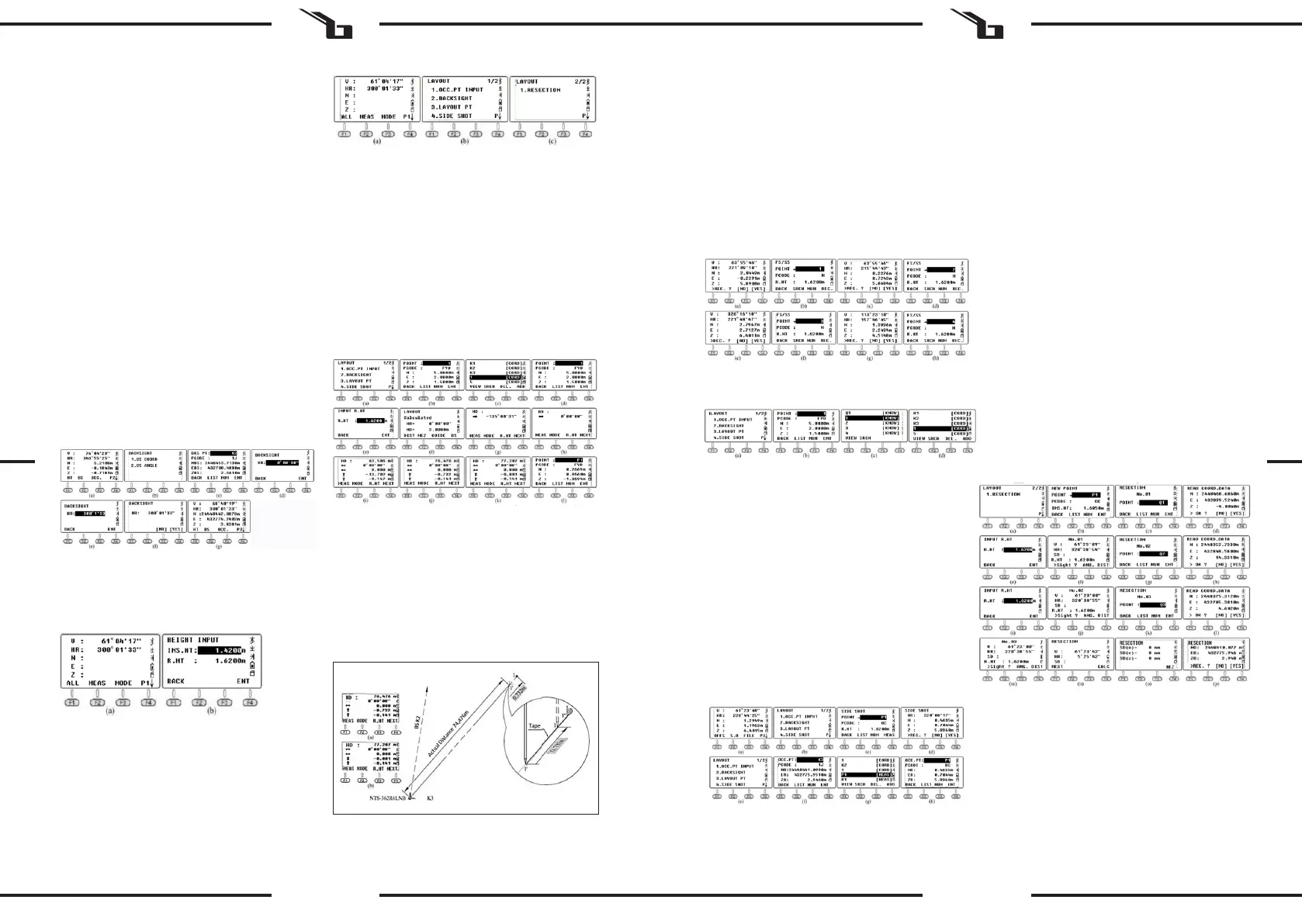

MANUAL DE INSTRUCCIONES
Aby sprawdzić współrzędne punktu tylnego, wcisnąć F3
YES, wprowadzić wysokość pryzmatu w punkcie tylnym
i wcisnąć F3 ENT (rys. k). Urządzenie sprawdzi i obliczy
różnicę pomiędzy znanym punktem (K3) a punktami
zmierzonymi podczas pomiaru sprawdzającego punkt
tylny. Aby przełączyć ekran i wyświetlić współrzędne 3D dla
zmierzonych punktów, nacisnąć F3 NEZ. Nacisnąć F3 (Δ),
aby przełączyć ekran i wyświetlić różnicę współrzędnych.
F2 B.S, BACKSIGHT/P2:
Użyć współrzędnej wstecznej lub kąta, aby ustawić poziomy
odczyt kierunku wstecznego.
Kiedy działa polecenie "OCC", urządzenie ustawi
współrzędną punktu zajętego i odczyt poziomy punktu
wstecznego w tym samym czasie. Jeśli są jakieś wątpliwości
co do kierunku wstecznego, należy ponownie uruchomić
polecenie "BS".
Aby ustawić punkt wsteczny, należy wcisnąć F2 B.S. na
drugiej stronie w menu współrzędnych (rys. a). Istnieją dwie
metody:
a) Nacisnąć 1 (rzut wsteczny według współrzędnych),
aby wejść do menu backsight. Wcisnąć F2 LIST, aby
wywołać istniejący punkt. Metoda działania jest taka
sama jak w przypadku "ustawienia punktu zajętego".
b) Nacisnąć 2 (rzut wsteczny według kąta). Wprowadzić
300.1.33, aby zdeniować kąt cofania 300°1'33" (rys.
e), wcisnąć F4 ENT, aby przejść do następnego kroku.
c) Obrócić urządzenie, aby wycelować w cel K2.
Wcisnąć F4 YES, aby ustawić odczyt poziomy zgodny
z kierunkiem od zajętego punktu K3 → B.S. punkt K2.
Następnie powrócić do menu współrzędnych.
F1 HT, wysokość instrumentu i wysokość docelowa/P2:
Aby wyświetlić lub ustawić wysokość instrumentu lub
wysokość celu, przejść na stronę 2 menu funkcji w trybie
pomiaru współrzędnych i nacisnąć F1.
Jeśli nie ma potrzeby wprowadzania zmian, nacisnąć ESC,
aby przejść do ostatniej strony.
F2 S.O, Tyczenie/P3:
Wcisnąć F2 S.O, aby przejść do funkcji tyczenia. Na stronie
1/2 (rys. b), punkt 1.OCC. PT INPUT i punkt 2. BACKSIGHT
są takie same jak menu OCC. i B.S w trybie pomiaru
współrzędnych. Dlatego w następnej części instrukcji na
przykładzie zostanie opisany szczegółowo punkt 3.Layout
PT - jak ustawić bezpośrednio punkt tyczenia.
a) W menu na stronie 1/2, nacisnąć 3.LAYOUT PT, aby
wejść do funkcji tyczenia.
b) Nacisnąć F2LIST, aby wyświetlić listę punktów.
Kursor pozostanie automatycznie na pierwszej
stronie. Nacisnąć ENT, aby sprawdzić szczegółową
współrzędną (rys. d); Nacisnąć F4 ENT i wprowadzić
wysokość docelową, wcisnąć F4 ponownie dla
potwierdzenia. Urządzenie pokaże HR i HD pomiędzy
stacją K3 a punktem 1 (rys f).
c) Wcisnąć F3 GUIDE, aby wyświetlić HD i żądany
azymut (rys g). Obracać urządzeniem, aż wartość
będzie bliska 0°00' 00" (rys. h).
d) Doprowadzić pryzmat do punktu tyczenia, wycelować
w środek i nacisnąć MEAS aby potwierdzić pozycję
(rys. i).
e) Nacisnąć przycisk NEXT aby powtórzyć kroki aż do
zakończenia tyczenia.
Jak pokazano na poniższym rysunku, należy ustawić
aktualny punkt pryzmatu jako 1'. Aby precyzyjnie ustawić
pryzmat w pozycji 1, użytkownik powinien poprosić osoby
znajdujące się po stronie pryzmatu, określające pozycję 1m
za punktem pryzmatu 1', o potwierdzenie punktu azymutu
1". Po odmierzeniu taśmą od 1' do 1" ustawić pryzmat na
pozycji 0,732m.
Wycelować na środek pryzmatu, nacisnąć F1 MEAS, jak na
rysunku k. W tym momencie pozioma pozycja pryzmatu
jest wymaganą pozycją dla punktu 1. Należy zaznaczyć
tę pozycję, aby zakończyć tyczenie punktu 1. Wcisnąć F4
NEXT, aby wywołać współrzędne tyczenia punktu 2 (rys. i).
F1 ALL/P_
W celu porównania różnicy pomiędzy rzeczywistymi
współrzędnymi z zaprojektowanymi współrzędnymi
pomiędzy punktami 1-4, użytkownik może wykonać
polecenie "ALL", aby zmierzyć i zapisać współrzędne
w ramach bieżącego zadania.
Aby to zrobić należy wyeksportować bieżące pliki na pamięć
USB, używając Microsoft-Excel do otwarcia pliku csv.
Porównać różnicę między rzeczywistymi współrzędnymi
a zaprojektowanymi, aby dwukrotnie sprawdzić wyniki
tyczenia.
Wycelować na środek pryzmatu w punkcie 1. Nacisnąć F1
ALL, aby zapisać dane (rys. a), a następnie wcisnąć F4 YES,
aby zmienić nazwę. Zmierzyć współrzędne punktu 2/3/4,
jak pokazano na rysunkach c-h.
1. Sprawdzić listę punktów w ramach bieżącego
zlecenia: Nacisnąć F2 S.O w P3. Nacisnąć F2 1.OCC.
PT INPUT i LIST, aby wyświetlić listę (rys. c).
2. Wyeksportować bieżące zadanie na pamięć USB.
Pliki dat i csv mogą być używane w oprogramowaniu
SOUTH CASS; plik dxf jest formatem wymiany graki,
który może być rozpoznawany w programach
AutoCAD i CASS.
dxf jest formatem wymiany graki, który może być
rozpoznany w AutoCAD i zapisany jako format dwg.
Pliki txt są surowymi danymi w formacie 300 i 600.
*Plik ".dat" może być otwarty przez Windows TXT,
a plik ".csv" może być otwarty przez Microsoft EXIT
Coord File Export STN K329 Excel.
6.2. POMIAR Z BOKU
Wcisnąć F2 S.O w P3. Jeśli widok pomiędzy zajętym
punktem a punktem tyczenia został zasłonięty, użytkownik
może wykonać polecenie "Side Shot" lub "Resection", aby
dodać zajęty punkt. Wejść do menu Side Shot. Wprowadzić
P1 jako nazwę punktu, wycelować w środek punktu.
Wcisnąć F4 MEAS, aby zmierzyć współrzędne punktu P1.
Następnie wcisnąć F4 YES, aby zapisać.
Ustawić tachimetr na P1 i wyregulować pozycję. Nacisnąć
1.OCC. PT INPUT w menu tyczenia, nacisnąć F2 LIST, aby
wejść do listy punktów. Przesunąć kursor na P1 i nacisnąć
ENT, aby zobaczyć szczegóły. Wcisnąć F4 YES i wykonać
kolejne kroki jak w poprzednich opisach.
6.3. RESEKCJA
Resekcja znana również jako stacja swobodna. Ustawić
tachimetr na nieznanym punkcie, obliczy on współrzędne
zajętego punktu poprzez pomiar odległości dla około 2-7
znanych punktów lub pomiar kąta dla 3-7 znanych punktów.
Resekcja kąta
Na drugiej stronie funkcji tyczenia nacisnąć 1.RESECTION,
aby przejść do następnej strony. Współrzędna może zostać
obliczona po pomiarze co najmniej 3 punktów.
1. Zmierzyć pierwszy znany punkt: Wprowadzić P1
jako nową nazwę stacji i wysokość urządzenia (rys.
b). Wcisnąć F4 ENT, aby przejść do strony pomiaru.
Wprowadzić znany punkt Q1, wcisnąć F4. System
wywoła współrzędną Q1 z listy, wcisnąć F4 OK.
Wycelować na środek pryzmatu w punkcie Q1 (rys. f).
Wcisnąć F3 ANG, aby zakończyć pomiar. Następnie
system będzie kontynuował pomiar dla drugiego
punktu.
2. Zmierzyć drugi znany punkt: jak na rysunkach g-j.
3. Zmierzyć trzeci znany punkt, jak pokazano na
rysunkach k-m.
Po wykonaniu pomiaru dla punktu Q1/Q2/Q3, nacisnąć
F1 NEXT, aby przejść do 4 punktu lub nacisnąć F4 CALC,
aby obliczyć współrzędną (rys. o). Nacisnąć F4 NEZ, aby
wyświetlić wynik. Następnie F4 YES, aby zapisać dane
w bieżącym zadaniu.
Resekcja odległości
W metodzie resekcji odległościowej należy uwzględnić co
najmniej 2 znane punkty do obliczenia współrzędnej. Kroki
są podobne do metody resekcji kąta. Jedyną rzeczą, na
którą należy zwrócić uwagę jest wciśnięcie klawisza F4 DIST
po wycelowaniu w punkt. Metoda jest podobna do resekcji
kątowej.
PL PL
