Rev. 28.06.2022
Rev. 28.06.2022
ITIT

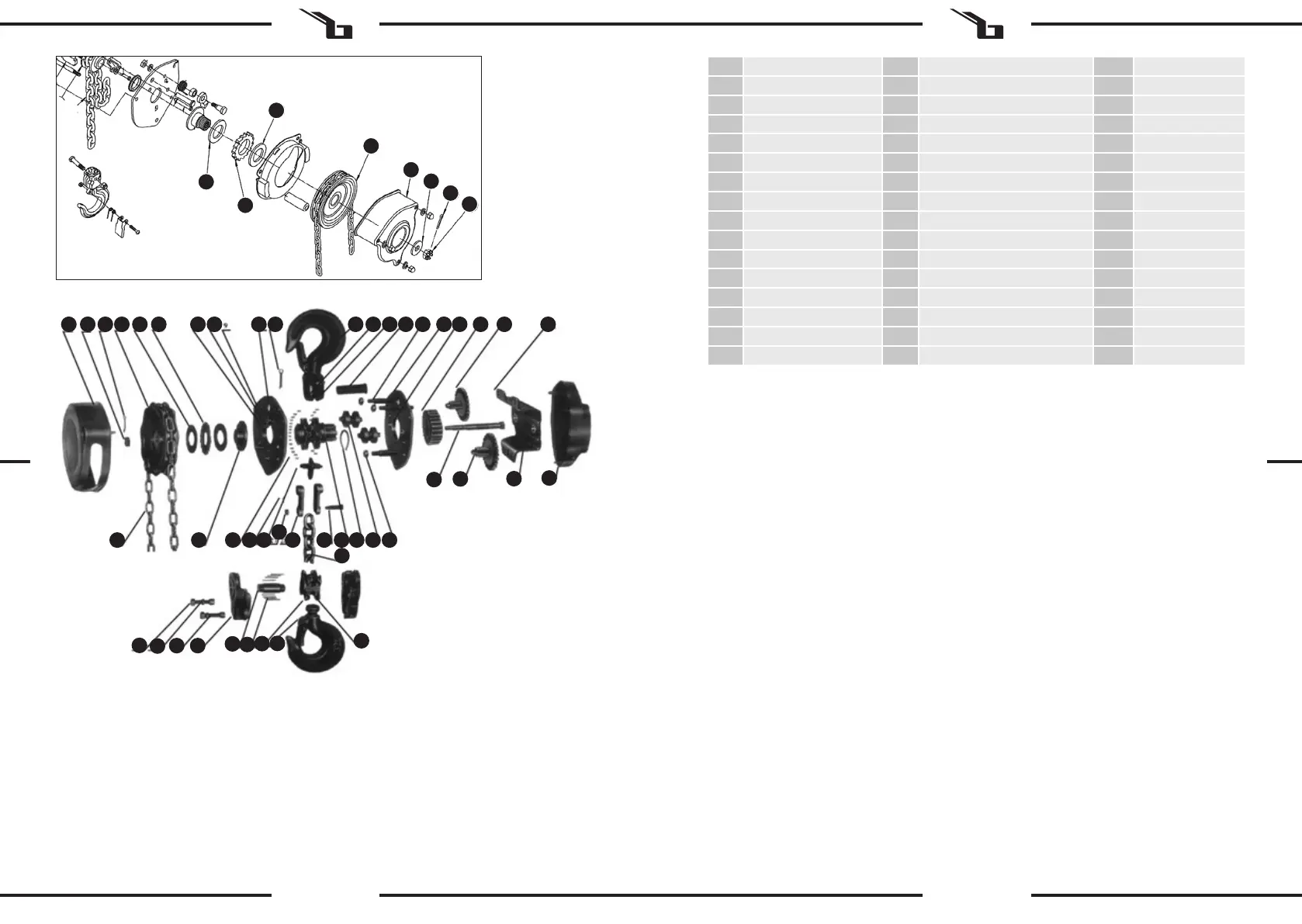

1 Alloggiamento della rotella 17 Parte destra della piastra 33 Dado
2 Dado 18 Anello del cuscinetto 34 Frizione
3 Bullone 19 Trasmissione del mandrino 35 Cremagliera
4 Ruota 20 Trasmissione 36 Anello del cuscinetto
5 Base del mozzo 21 Piastra piegata 37 Coperchio
6 Rotella con dislivelli 22 Catena 38 Dado
7 Scrocco 23 Freno 39 Rondella
8 Bullone dello scrocco 24 Raggio 40 Viti
9 Lato sinistro della piastra 25 Bullone 41 Gancio inferiore
10 Molla 26 Valvola a cassetto 42 Raggio della rotella
11 Bullone 27 Dado 43 Ago
12 Rivetto 28 Sospensione del mozzo 44 Gancio
13 Rivetto 29 Bullone del mozzo 45 Chiusura
14 Gancio superiore 30 Rotella dell'ingranaggio della catena 46 Raggio
15 Bullone del raggio 31 Anello 47 Catena trasportante
16 Supporto 32 Raggio
VIII. CONTROLLO NORMALE DELLA MACCHINA
Vericare regolarmente che gli elementi dell'apparecchio non presentino danni. Nel caso si riscontrassero danni, è
severamente vietato qualsiasi impiego del dispositivo. Si prega di contattare il venditore di riferimento afnché vengano
effettuate le modiche necessarie.
Cosa fare in caso si verichino problemi?
Contattare il venditore e fornire i seguenti dati:
• Numero di fatturazione e numero di serie (dei quali l'ultimo si trova sulla targhetta del dispositivo)
• Se possibile fornire una foto del pezzo difettoso
• Provvedere a descrivere il problema che avete riscontrato nel modo più preciso possibile in modo che il servizio
clienti sia in grado di circoscrivere il problema e di risolverlo. Più dettagliate sono le informazioni da voi fornite,
maggiore è l'aiuto che possiamo fornirvi!
ATTENZIONE: Non aprire o smontare mai l'apparecchio senza l'autorizzazione del servizio clienti. Questa operazione non
autorizzata fa decadere la garanzia!
La macchina non contiene nessuna sostanza pericolose per la salute, i suoi pezzi sono realizzati in metallo. Qualora la
macchina non venga più utilizzata, la macchina è da rottamare. Attenersi alle norme per lo smaltimento dei riuti del proprio
paese.
1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 18 19 20 21
22 23 24 25 26
27
28 29 3031 32 33
34
35
36
37
38
39
40 41
42
43
44
45
46
47
XI. SCHEMA GENERALE DELLA MACCHINA
1
6
5
4
2
3
7
6
