Rev. 28.06.2022
Rev. 28.06.2022
ITIT
CONTROLLI
Prima della messa in funzione una macchina nuova o riparata da personale tecnico qualicato con conoscenza ed esperienza
nell'utilizzo e nella manutenzione delle macchine deve essere controllata.
La macchina va sottoposta a controlli di sicurezza regolari durante e dopo l'utilizzo. Il personale di comando è responsabile
dell'ispezione. Tutte i disturbi del funzionamento della macchina sono da rendere noti al personale tecnico responsabile. È
vietato l'utilizzo di macchine danneggiate che presentano disturbi.
SCADENZE DI ISPEZIONE E MANUTENZIONE
• PRE-ISPEZIONE: Prima del primo utilizzo tutte le macchine nuove o riparate devono essere controllate da personale
qualicato in modo che tutte le condizioni espresse nel presente manuale siano vericate.
• CONTROLLI QUOTIDIANI:
• Controllare il funzionamento del freno.
• Controllare torsioni, pulizia e oliatura.
• Controllare il grado di usura, danneggiamenti, dilatazioni della fenditura del gancio, deformazione del manico
e gancio storto.
• CONTROLLI REGOLARI (consigliati ogni mese):
• Controllare il grado di usura della catena.
• Controllare il grado di usura del gancio: Controllare il grado di usura, danneggiamenti, dilatazioni della fenditura
del gancio, deformazione del manico e la posizione del gancio.
• Controllare il ssaggio del gancio.
• Pulire le catene e oliarle.
PERICOLO DURANTE IL FUNZIONAMENTO
Durante il funzionamento possono sussistere pericoli meccanici. Possono sussistere pericoli meccanici nel momento in cui
si possano vericare lesioni in seguito alla conseguenza meccanica di diverse componenti per esempio delle componenti
della macchina, utensili, ecc.
I pericoli meccanici basilari sono: Schiacciare, premere insieme, tagliare o tagliare via, avvolgere, afferrare, scalre, inciampare
e scivolare.
Questi pericoli possono occorrere durante il funzionamento normale e disturbato. Possono portare a un malfunzionamento
della macchina.
I pericoli meccanici possono nascere sotto le seguenti circostanze: macchine in movimento, carichi trasportati, componenti
in movimento, componenti non rinite/aflate, componenti/carichi che cadono, superci disuguali e piatte, spazi ristretti,
posizione del lavoro rispetto al pavimento (lavoro in altezza o profondità).
VII. PULIZIA E MANUTENZIONE
L'argano è da pulire regolarmente. Dopo la conclusione del lavoro rimuovere tutto lo sporco. Le catene, il gancio, i nastri e le
chiusure del gancio sono regolarmente da oliare. Nel caso in cui la catena sia coperta di ruggine rimuoverla. Quindi oliare la
catena. Nel caso in cui non sia possibile rimuovere la ruggine sostituire la catena con una nuova. Tutti i lavori di manutenzione
e ispezioni dell'argano devono essere eseguite da personale qualicato e non da persone senza esperienza o conoscenza.
ATTENZIONE!
Dopo 5 mesi d’utilizzo del verricello (approssitivamente, se il verricello sarà utilizzato più di 1500 volte – ossia circa 10 volte
al giorno) occorre sostituire le piastre di attrito.
Per sostituire le piastre di attrito occorre:
1. Svitare l’involucro 1.
2. Togliere la copiglia 2.
3. Svitare il dado 3, Togliere la rondella 4.
4. Svitare la ruota dentata 5.
5. Togliere la piastra di attrito 6.
6. Togliere ruota a cricchetto.
7. Togliere la piastra di attrito 6.
8. Installare tutto in ordine inverso inserendo le piastre di attrito.
2
4
3
1
A
B
C
D
1. Gancio per il ssaggio alla struttura portante
2. Gancio per il ssaggio del carico
3. Catena del carico
4. Catena di controllo
STOCCAGGIO
La macchina è sempre da riporre senza carico. Eliminare eventuale sporco sulla macchina. La catena, il bullone a uncino e il
bullone di chiusura sono da oliare. La macchina è da appendere in un posto asciutto. Prima di un altro utilizzo procedere
secondo le indicazioni contenute nel manuale.
Dopo l'installazione della macchina controllare che il gancio sia montato correttamente e la chiusura sia scattata.
La funzione del freno va controllata a ogni sollevamento del carico. A questo scopo agganciare il peso di prova (circa 10%
del carico consentito) e sollevarlo e abbassarlo per assicurarsi che non scivoli nel caso in cui le procedure si interrompano.
Controllare sempre la posizione della catena. La catena si trova sempre nella posizione corretta se la i collegamenti delle
componenti si trovano tutti sulla stessa linea.
Dopo il montaggio della macchina sul posto di lavoro controllare dove si trova il nodo inferiore del freno manuale per
il sollevamento e l'abbassamento del carico rispetto al pavimento. Questa distanza dovrebbe trovarsi tra i 500 e i 1000
mm. Se la distanza dovesse essere diversa la catena operata manualmente deve essere regolata corrispondentemente e
allungata o accorciata. Per allungare o accorciare la catena operata manualmente è necessario separarla. Le estremità delle
componenti colleganti della catena vanno piegate in modo che la catena sia più lunga o più corta. Quindi le componenti della
catena possono venir di nuovo unite.
FUNZIONE
Alzare/abbassare
Il gancio deve essere applicato direttamente sopra il carico cosicché la catena non sia teso. Per alzare o abbassare il
carico bisogna tirare alla catena operata manualmente per il sollevamento o l'abbassamento del carico. Il sollevamento/
L'abbassamento si può interrompere in alcuni punti meglio che altri.
In casi straordinari per macchine con una grande altezza di sollevamento si potrebbe vericare un surriscaldamento dei
freni nel caso dell'abbassamento ininterrotto e veloce del peso. In questi casi il peso deve essere abbassato con interruzioni.
Nel caso in cui la catena venga bloccata o se dovessero sorgere altri disturbi durante l'utilizzo della macchina, interrompere
subito il funzionamento. È necessario avvisare le persone responsabili che tolgono il peso e ripristinare il normale
funzionamento. Si dovrebbe inoltre stabilire una zona di sicurezza attorno alla macchina e sotto il carico in modo che le
persone non autorizzate non abbiano accesso e non si trattengano nell'area. La macchina è da consegnare al servizio di
assistenza competente.
Nel momento di sbloccaggio del carico bloccato sul verricello, può essere necessario applicare una forza
supplementare per rilasciare il freno.

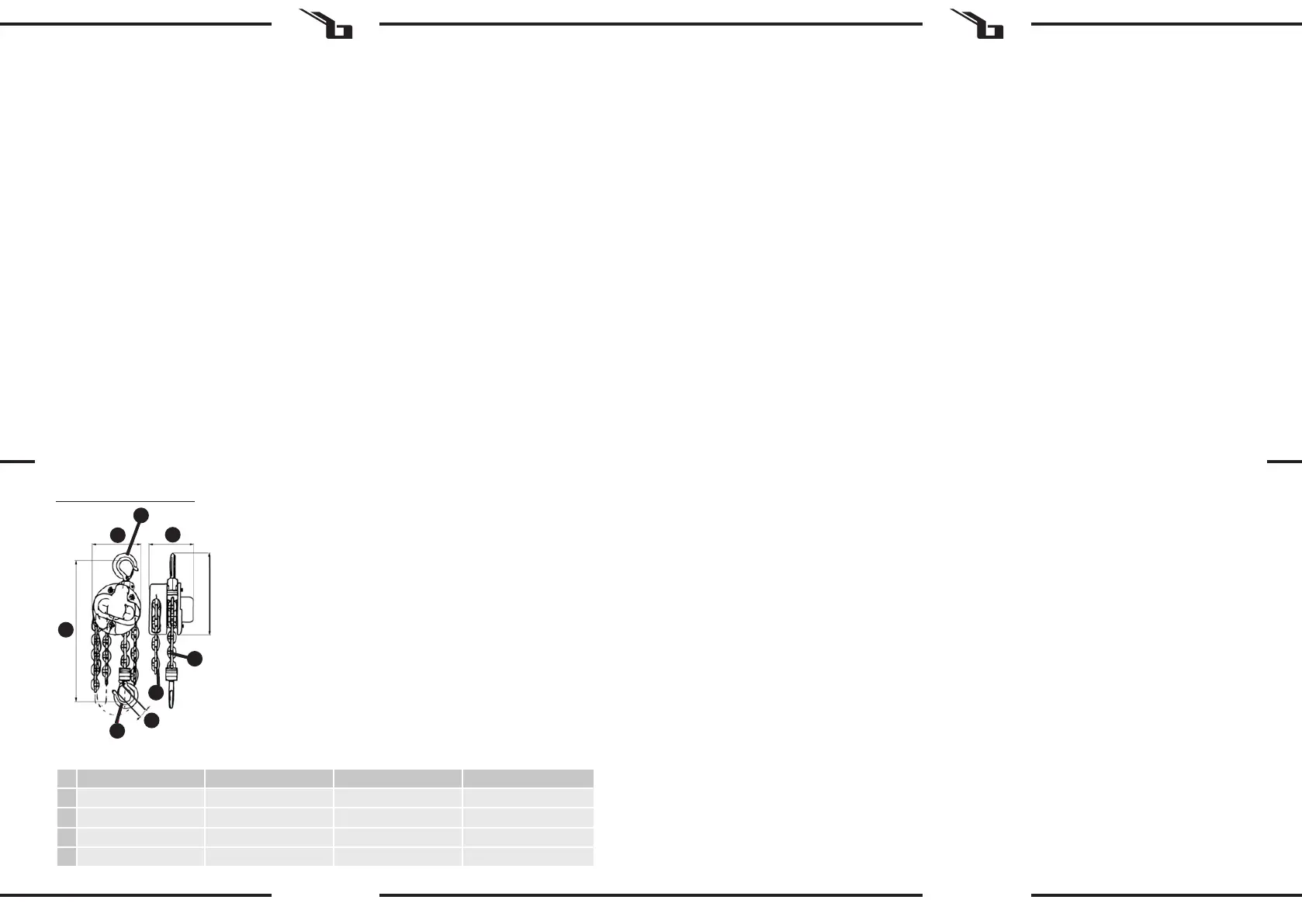

Visione generale della macchina
Dimensioni (mm):
SBS-FZ 3000/3GM SBS-FZ 1000/12M SBS-FZ 2000/3M SBS-FZ 1000/3M
A 480 265 405 265
B 180 145 142 145
C 150 183 128 183
D 32,5 27 37,3 27
