Rev. 28.06.2022
Rev. 28.06.2022
PLPL

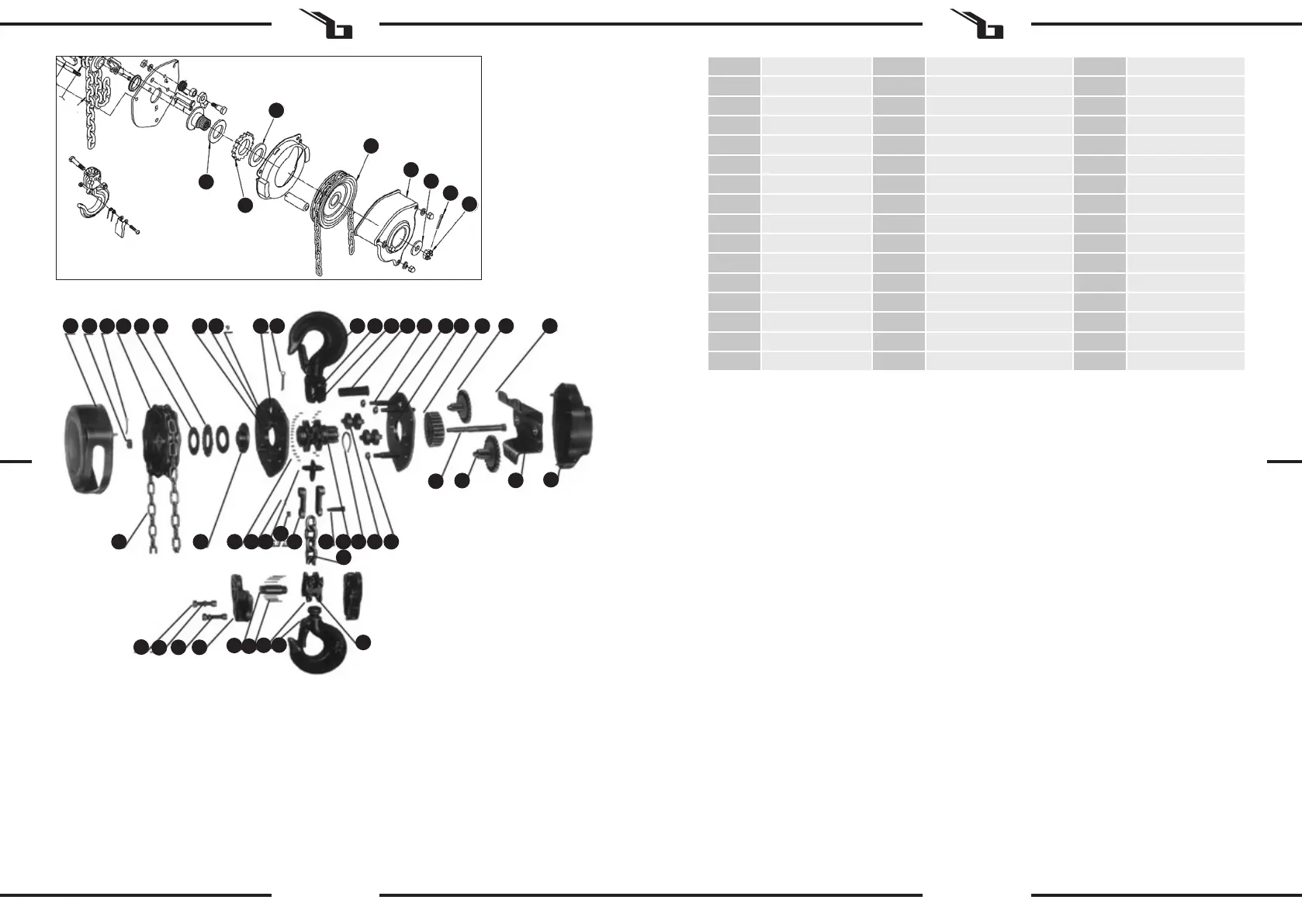

1 Obudowa koła 17 Prawa strona płyty 33 Nakrętka
2 Nakrętka 18 Pierścień nośny łożyska 34 Sprzęgło
3 Trzpień 19 Przekładnia wrzeciona 35 Zębatka
4 Koło 20 Przekładnia 36 Pierścień nośny łożyska
5 Podkładka piasty 21 Wygięta płyta 37 Pokrywa
6 Koło zapadkowe 22 Łańcuch 38 Nakrętka
7 Zapadka 23 Hamulec 39 Podkładki
8 Trzpień zapadki 24 Wałek 40 Śruby
9 Lewa strona płyty 25 Trzpień 41 Zaczep dolny
10 Sprężyna 26 Spychacz 42 Wałek koła
11 Trzpień 27 Nakrętka 43 Igła
12 Nit 28 Zawieszenie piasty 44 Hak
13 Nit 29 Trzpień piasty 45 Zatrzask
14 Zaczep górny 30 Koło zębate łańcucha 46 Wałek
15 Trzpień wału 31 Pierścień 47 Łańcuch nośny
16 Podpora 32 Wałek
VIII. REGULARNA KONTROLA MASZYNY
Należy regularnie sprawdzać, czy elementy maszyny nie są uszkodzone. Jeżeli elementy będą uszkodzone, to należy zwrócić
się do sprzedawcy z prośbą o ich naprawę.
Co należy zrobić w przypadku pojawienia się problemu?
Należy skontaktować się ze sprzedawcą i przygotować następujące dane:
• Numer faktury oraz numer seryjny (nr seryjny podany jest na tabliczce znamionowej).
• Ewentualnie zdjęcie niesprawnej części.
• Pracownik serwisu jest w stanie lepiej ocenić, na czym polega problem, jeżeli opiszą go Państwo w sposób tak
precyzyjny, jak jest to tylko możliwe. Im bardziej szczegółowe są dane, tym szybciej można Państwu pomóc!
UWAGA! Nigdy nie wolno otwierać maszyny bez konsultacji z serwisem klienta. Może to prowadzić do utraty gwarancji!
Maszyna nie zawiera żadnych substancji szkodliwych dla zdrowia, jej części wykonane są z metalu. Po wycofaniu z eksploatacji
maszynę należy przekazać na złomowisko. Należy przestrzegać obowiązujących w danym kraju przepisów w zakresie
ochrony środowiska.
1 2 3 4 5 6 7 8 10 11 12 13 14 15 16 17 18 19 20 21
22 23 24 25 26
27
28 29 3031 32 33
34
35
36
37
38
39
40 41
42
43
44
45
46
47
IX. OGÓLNY SCHEMAT MASZYNY
1
6
5
4
2
3
7
6
