Rev. 28.06.2022
Rev. 28.06.2022
PLPL
PRZEGLĄDY
Przed przekazaniem do użytku, maszyna która jest nowa lub została naprawiona, powinna zostać sprawdzona przez
wykwalikowany personel techniczny, który posiada wiedzę i doświadczenie w zakresie obsługi i konserwacji tego typu
maszyn.
Maszyny powinny podlegać regularnej kontroli poprzez wizualne sprawdzanie stanu maszyny zarówno przed użyciem,
w trakcie używania oraz po użyciu. Sprawdzanie powinno być wykonywane przez obsługę maszyny. Jakiekolwiek
nieprawidłowości w pracy maszyny, uszkodzenia muszą zostać zgłoszone odpowiedniemu personelowi technicznemu.
Zabrania się używania maszyny w której stwierdzono uszkodzenie lub wystąpiły jakiekolwiek nieprawidłowości w jej pracy.
TERMINY PRZEGLĄDÓW I KONSERWACJI
• PRZEGLĄD WSTĘPNY: przed pierwszym użyciem. Wszystkie nowe lub naprawione maszyny muszą być sprawdzone
przez wykwalikowaną kompetentną osobę, aby zapewnić spełnienie wymagań niniejszej instrukcji.
• PRZEGLĄDY CODZIENNE:
• Sprawdzić działanie hamulca.
• Sprawdzić łańcuchy – czystość, nasmarowanie, skręcenia.
• Sprawdzić haki: stopień zużycia, uszkodzenia, powiększenie szczeliny haka, wygięcie trzonu lub skrzywienie haka.
• • PRZEGLĄDY REGULARNE (zalecane co miesiąc):
• Sprawdzić zużycie łańcucha.
• Sprawdzić zużycie haków: stopień zużycia, uszkodzenia, powiększenie szczeliny haka, wygięcie trzonu lub
skrzywienie haka.
• Sprawdzić mocowanie haków.
• Wyczyścić i nasmarować łańcuchy.
ZAGROŻENIA JAKIE MOGĄ WYSTĄPIĆ PODCZAS UŻYTKOWANIA
Zagrożenia jakie mogą wystąpić podczas użytkowania maszyny są zagrożeniami mechanicznymi. Zagrożenie mechaniczne
powstaje w sytuacji w której może dojść do urazów będących wynikiem mechanicznego oddziaływania na człowieka różnych
elementów, np. części maszyn, narzędzi, itp.
Podstawowymi zagrożeniami mechanicznymi są zgniecenie, zmiażdżenie, ścięcie, przecięcie lub odcięcie; wplątanie; wciągniecie
lub pochwycenie; uderzenie; przekłucie lub przebicie; starcie lub obtarcie; a także poślizgnięcia i potknięcia.
Zagrożenia te mogą występować zarówno podczas normalnej pracy maszyny jak również mogą powstawać na skutek
nieprawidłowości w pracy maszyny. Te nieprawidłowości mogą skutkować awariami maszyn.
Zagrożenia mechaniczne mogą powstać w wyniku: przemieszczających się maszyn, transportowanych ładunków, ruchomych
elementów, ostrych / chropowatych elementów, padających elementów / ładunków, śliskich nierównych powierzchni,
ograniczonych przestrzeni, położeniu stanowiska pracy w stosunku do podłoża (praca na wysokości oraz w zagłębieniach).
VII. CZYSZCZENIE I KONSERWACJA
Wyciągarkę łańcuchową należy regularnie czyścić. Po zakończeniu pracy należy usunąć wszystkie zanieczyszczenia z łańcuchów
oraz samej maszyny. Łańcuchy, haki, zawiasy i zatrzaski haków należy regularnie smarować smarem. W momencie kiedy
łańcuch nośny będzie pokryty rdzą należy ją usunąć a następnie go nasmarować. Jeżeli nie da się usunąć rdzy, łańcuch nośny
należy wymienić na nowy. Wszelkie konserwacje i przeglądy wyciągarki powinny być przeprowadzane przez przeszkolonego
i wykwalikowanego pracownika, nie powinna tego robić osoba bez doświadczenia i wiedzy.
UWAGA!
Po 5 miesiącach używania wyciągarki (w przybliżeniu jeśli wyciągarka będzie użyta ponad 1500 razy – codziennie 10 razy)
należy wymienić płytki cierne.
Aby wymienić płytki cierne należy:
1. Odkręcić obudowę 1.
2. Wyjąć zawleczkę 2.
3. Odkręcić nakrętkę 3, zdjąć podkładkę 4.
4. Odkręcić koło łańcuchowe 5.
5. Zdjąć płytkę cierną 6.
6. Zdjąć koło zapadkowe.
7. Zdjąć płytkę cierną 6.
8. Zamontować wszystko w odwrotnej kolejności stosując nowe płytki cierne.
2
4
3
1
A
B
C
D
Po zamontowaniu maszyny należy sprawdzić czy hak został prawidłowo zamontowany a jego zatrzask zamknięty.
Należy zawsze sprawdzić działanie hamulca przy każdym podnoszeniu ładunku. W tym celu należy powiesić ładunek próbny
(ok. 10% dopuszczalnego obciążenia) i kilkakrotnie go podnieść i opuścić aby być pewnym, że nie zsunie się on w chwili
zatrzymania podnoszenia/opuszczania.
Zawsze należy sprawdzać pozycję łańcucha – czy nie jest on przekręcony, prawidłowa pozycja łańcucha jest wtedy gdy
łączenia ogniw są w jednej linii.
Po zamontowaniu maszyny w miejscu roboczym należy sprawdzić w jakiej odległości od podłoża znajduje się dolna pętla
ręcznego łańcucha służącego do podnoszenia i opuszczania ładunku. Odległość ta powinna wynosić od 500 mm do 1000 mm.
W przypadku gdy ta odległość jest inna należy przeprowadzić odpowiednią regulację łańcucha ręcznego – wydłużyć go lub
skrócić. Aby przedłużyć / skrócić łańcuch ręczny należy rozłączyć go odginając końce ogniwa łączącego i wydłużyć / skrócić
o odpowiednią długość a następnie złączyć go ogniwem łączącym.
DZIAŁANIE
Podnoszenie / Opuszczanie
Hak należy ustawić bezpośrednio nad ładunkiem tak, aby łańcuch nie był naciągnięty. Aby wciągnąć / opuścić ciężar należy
ciągnąć za ręczny łańcuch służący do podnoszenia i opuszczania ładunku. Wciąganie / opuszczanie można zatrzymać
w dowolnym miejscu.
W wyjątkowych przypadkach, w przypadku maszyn z dużą wysokością podnoszenia, podczas nieprzerwanego, szybkiego
opuszczania ciężaru może dojść do zagrzania hamulca. Należy zawsze opuszczać ciężar powoli z przerwami.
W przypadku zablokowania się łańcucha lub innej nieprawidłowości w działaniu maszyny należy natychmiast przerwać
wykonywanie pracy. Należy powiadomić kompetentne osoby, które będą mogły zdjąć obciążenie i wykonać czynności
przywracające normalne działanie. Należy wyznaczyć strefę bezpieczeństwa wokół maszyny oraz pod ładunkiem, aby osoby
nieupoważnione nie miały tam wstępu i nie mogły tam przebywać. Maszynę przekazać do autoryzowanego serwisu.
W momencie odblokowania zablokowanego obciążenia na wyciągarce, może być konieczne zastosowanie
dodatkowej siły, aby zwolnić tarcie między elementami hamulca.

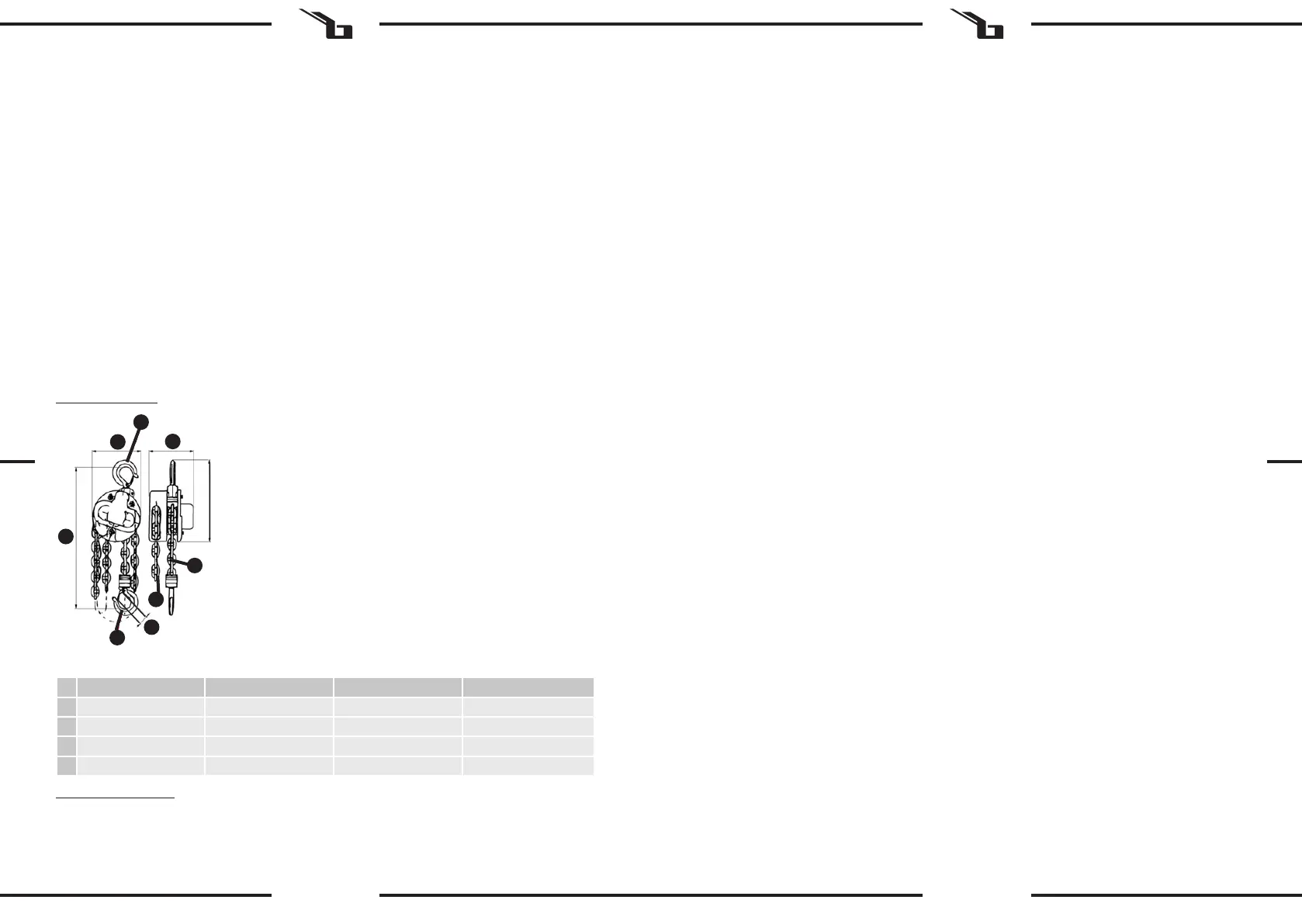

Widok ogólny maszyny
1. hak do zawieszenia na konstrukcji nośnej
2. hak do zawieszania obciążeń / ładunków
3. łańcuch ładunkowy
4. łańcuch sterujący
Wymiary(mm):
SBS-FZ 3000/3GM SBS-FZ 1000/12M SBS-FZ 2000/3M SBS-FZ 1000/3M
A 480 265 405 265
B 180 145 142 145
C 150 183 128 183
D 32,5 27 37,3 27
PRZECHOWYWANIE
Maszynę należy przechowywać zawsze bez obciążenia. Zabrudzenia należy usunąć. Łańcuch, sworznie haków i sworznie
zatrzasków haków należy nasmarować. Powiesić w suchym miejscu. Przed ponownym użyciem wciągnika należy postępować
zgodnie z instrukcjami opisanymi w niniejszej instrukcji.
