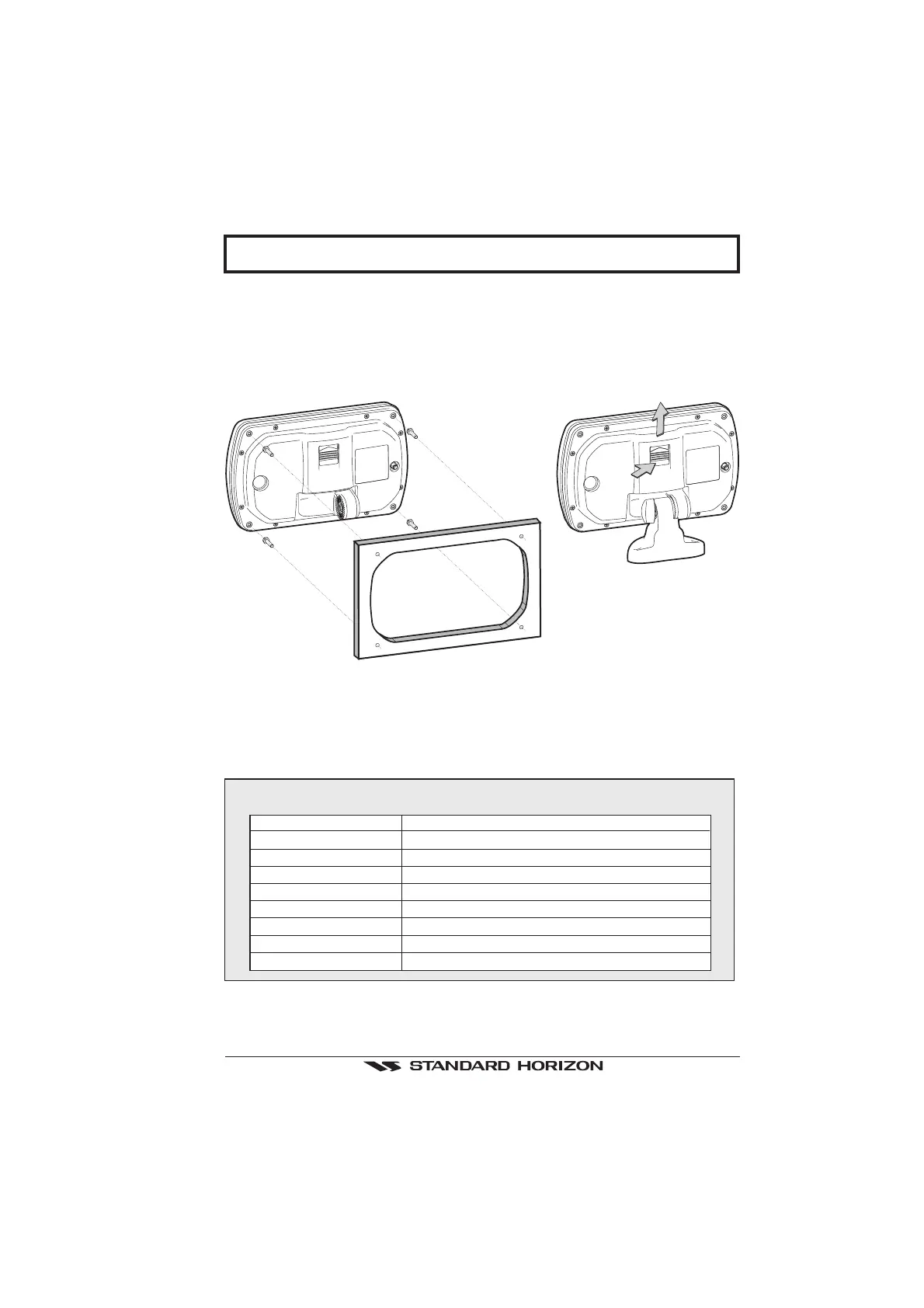

GPS Chart 160/170C Page 25
4. OPERATION
4.1 INITIAL SETUP
4.1.1 Installing/Removing chartplotter
1
2
Figure 4.1.1 - Installing/removing chartplotter
4.1.2 Cable Wiring
POWER & In/Out Cable
BLACK - Battery Ground
RED - Positive 12VDC
GREEN - NMEA Ground
BLUE - NMEA 1 Input (+)
BROWN - NMEA 1 Output (+)
GRAY - NMEA 2/RTCM Input (+)
WHITE - NMEA 2 Output (+)
YELLOW - Autopilot NMEA 3 Output (+)
Negative 12VDC source
Positive 12VDC source
Common NMEA (-) connection on VHF’s , Instruments and Autopilots
NMEA Output (+) of VHF radio for DSC Distress and Position Request
NMEA Input of VHF radio (Lat/Lon, Date and time) or other listener
NMEA Output (+) of Digital Instruments or RTCM output of differential beacon receiver
NMEA Input (+) of NMEA listeners
NMEA Input (+) of Autopilot
WIRE COLOR - Description
CONNECTION EXAMPLES (Check the equipments owner’s manual connections)
