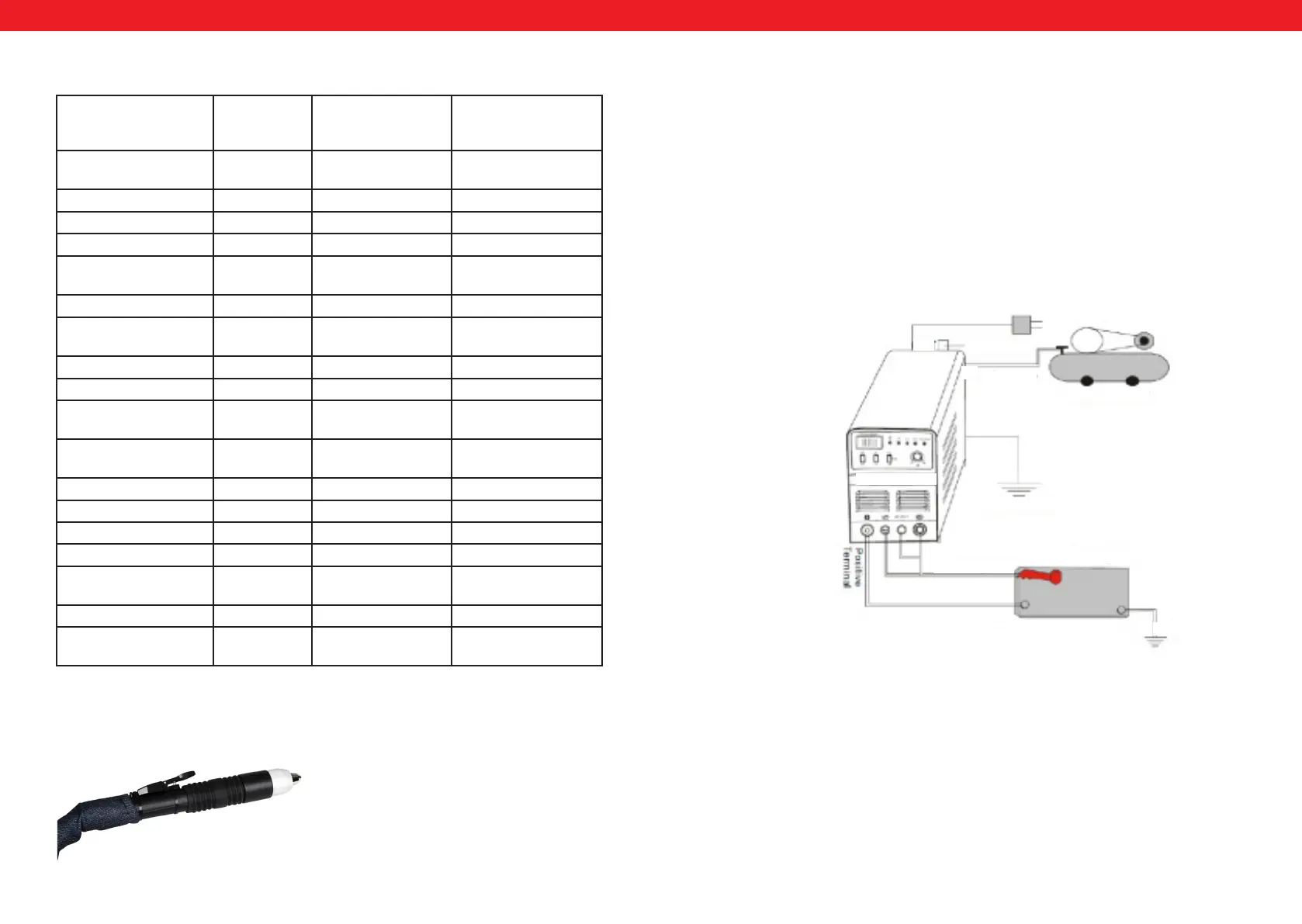

Detalles técnicos
S-Plasma
55H
S-Plasma 85H
und
S-Plasma 85CNC*
S-Plasma 125H
und
S-Plasma 125CNC*
Voltaje de entrada 220V
(monofase)
380V
(trifase)
380V
(trifase)
Frecuencia 50Hz 50Hz 50Hz
Corriente de entrada 16A 19 A 20 A
Tensión en vacio 230 V 280 V 300 V
Tipo de protección de la
carcasa
IP20S IP20S IP21S
Clase de aislamiento F F F
Protección contra sobre-
tensión
Sí Sí Sí
Refrigeración Ventilador Ventilador Ventilador
Válvula eléctrica Sí Sí Sí
Ciclo de trabajo ED má-
ximo amperaje A (%)
60% 60% 60%
Amperaje con 100% del
ciclo de trabajo
42,6 65,8 96,8
Corriente de corte 10-55 A 20-85 A 10-125 A
Ignición Contacto No - Contacto No - Contacto
Profundidad de corte 17 mm 27 mm 34 mm
Ancho de corte 1 mm 1,2 mm 1,4 mm
Conexión del compresor 4,5 bar,30-100
1/min.
5,5 bar,
175 l/min.
7 bar
250 l/min
Peso neto 9.4 kg 19,5 kg 30 kg
Dimensiones LxAxA
(mm)
530/380/380 660/370/450 660/370/450
Atención: Los modelos S-Plasma 85CNC y 125CNC están equipados con una toma
CNC adicional, así como una antorcha de corte plasma.
ES
1. Los cortadores de plasma están equipados con un cable de alimentación, que
hay que conectar a la toma correspondiente al voltaje de entrada.
2. El cable de alimentación debe de estar bien conectado al enchufe para preve-
nir óxido. Si fuese posible, compruebe con un medidor que la tensión está en el
valor correspondiente.
Instalación
Compresor de aire
Toma a tierra
Pieza de trabajo
Toma de tierra
Pinza de tierra
Antorcha de corte
Manguera de aire
Regulador de la
presión de aire:
380V
ENTRADA
SALIDA
S-Plasma 125H
Conexión de los cables de alimentación (diagrama de conexión)
ES
