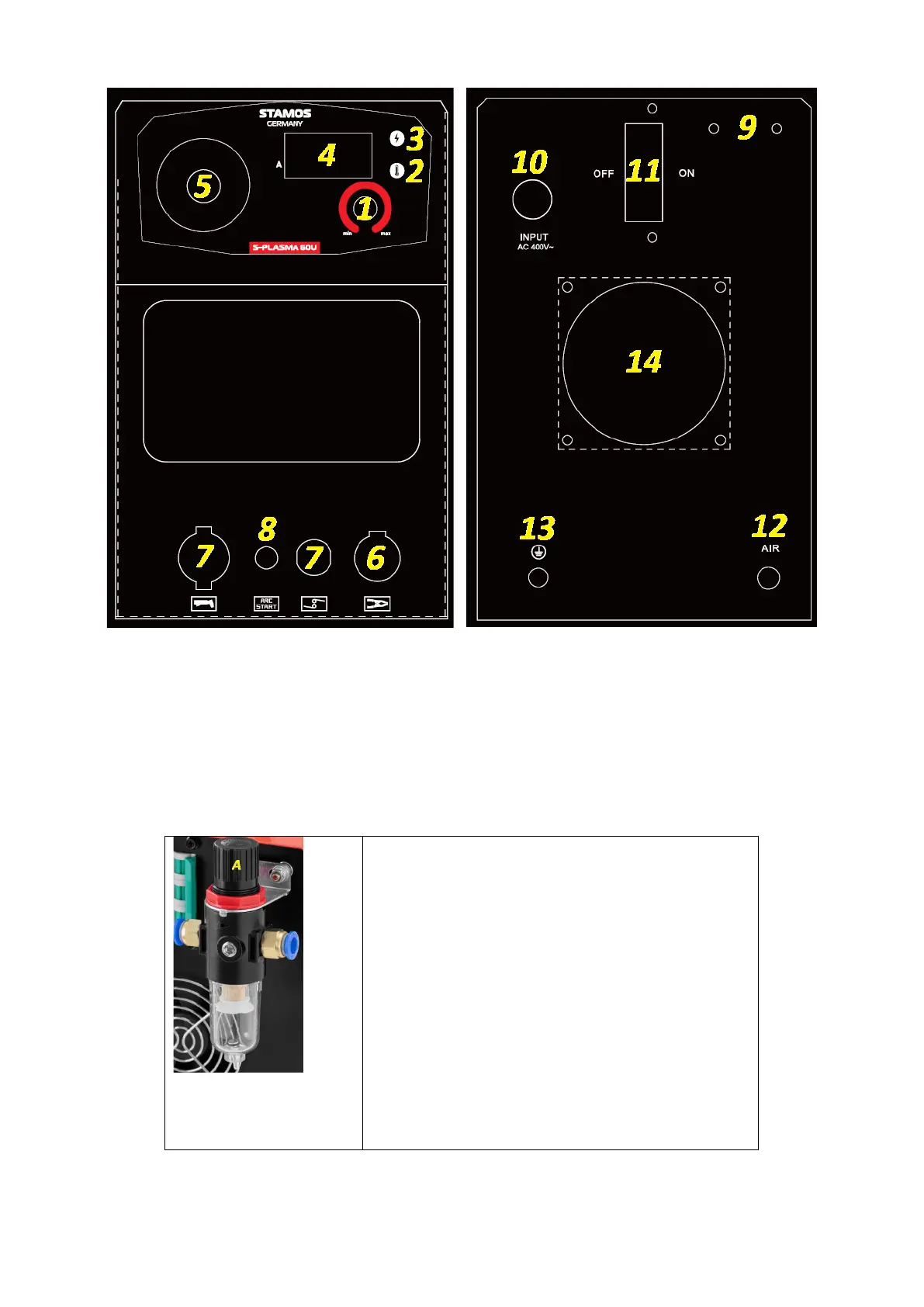

Widok z przodu / widok z tyłu: S-PLASMA 60U
1 – Pokrętło regulacji prądu cięcia
2 – Lampka kontrolna przegrzania
3 – Lampka kontrolna zasilania
4 – Wyświetlacz wartości prądu cięcia
5 – Manometr
6 – Złącze przewodu masowego
7 – Złącze prądowo-gazowe palnika plazmowego
8 – Złącze przewodu sterującego palnika plazmowego
9 – Miejsce montażu zespołu filtrująco-redukcyjnego:
A – pokrętło regulacji ciśnienia gazu
Instalacja zespołu filtrująco-redukcyjnego:
1. Wkręcić miedziane dysze gazowe w otwory
wlotowe i wylotowe gazu.
2. Za pomocą śrub i nakrętek przykręcić uchwyt
zespołu filtrująco-redukcyjnego do ramy z tyłu
przecinarki plazmowej.
3. Zainstalować zespół filtrująco-redukcyjny w
uchwycie i zabezpieczyć połączenie za pomocą
nakrętki.
4. Podłączyć kompresor do otworu wlotowego gazu
zespołu filtrująco-redukcyjnego.
5. Połączyć otwór wylotowy gazu zespołu filtrująco-
redukcyjnego z otworem wlotowym gazu przecinarki
(12)
10 – Przewód zasilający
11 – Przełącznik ON/OFF zasilania
12 – Wlot gazu
13 – Uziemienie
14 – Wentylator
