4. BUDOWA URZĄDZENIA

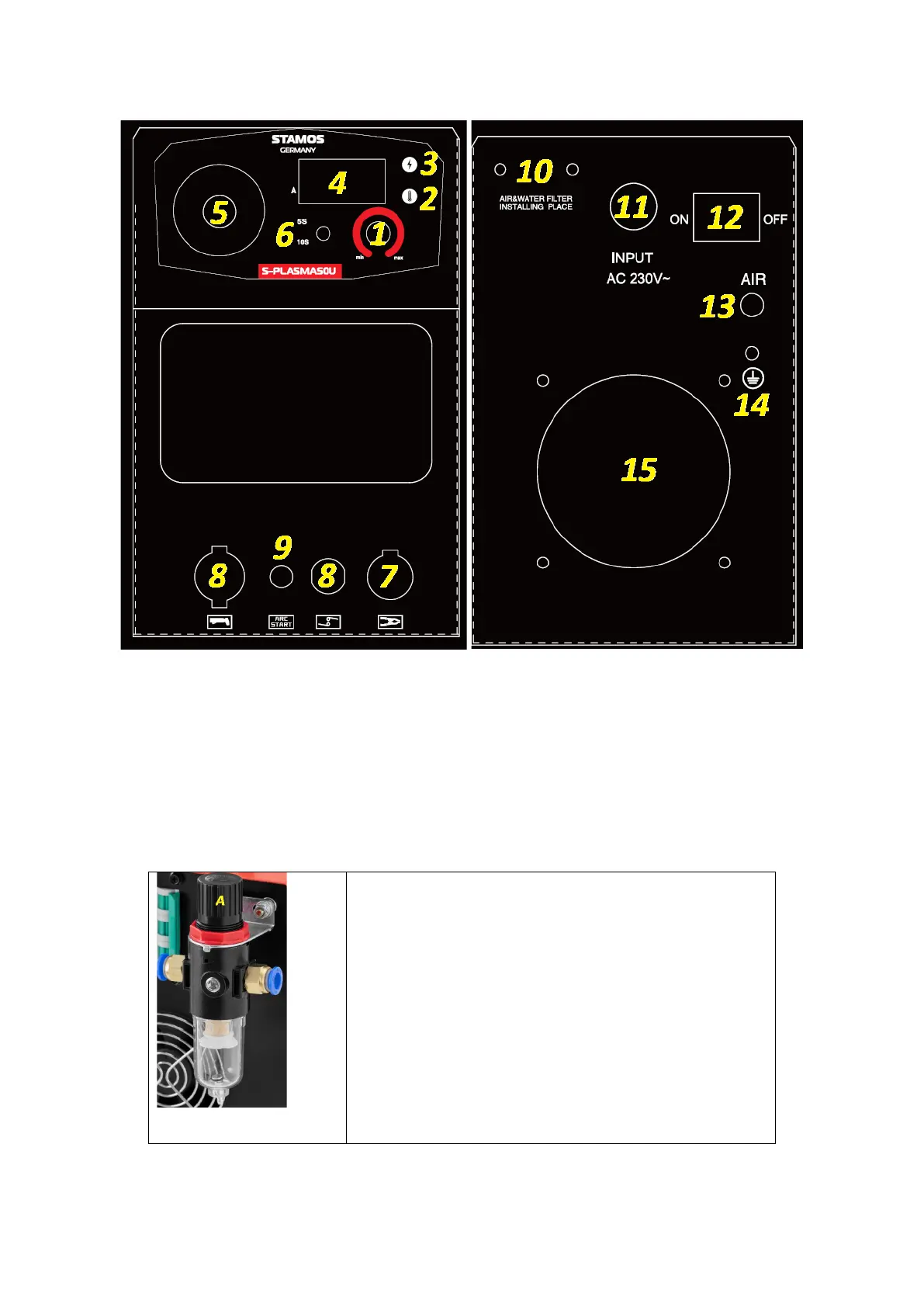

Widok z przodu / widok z tyłu: S-PLASMA50U
1 – Pokrętło regulacji prądu cięcia
2 – Lampka kontrolna przegrzania
3 – Lampka kontrolna zasilania
4 – Wyświetlacz wartości prądu cięcia
5 – Manometr
6 – Przełącznik czasu wypływu gazu po cięciu – 5 s / 10 s
7 – Złącze przewodu masowego
8 – Złącze prądowo-gazowe palnika plazmowego
9 – Złącze przewodu sterującego palnika plazmowego
10 – Miejsce montażu zespołu filtrująco-redukcyjnego:
A – pokrętło regulacji ciśnienia gazu
Instalacja zespołu filtrująco-redukcyjnego:
1. Wkręcić miedziane dysze gazowe w otwory wlotowe i
wylotowe gazu.
2. Za pomocą śrub i nakrętek przykręcić uchwyt zespołu
filtrująco-redukcyjnego do ramy z tyłu przecinarki
plazmowej.
3. Zainstalować zespół filtrująco-redukcyjny w uchwycie i
zabezpieczyć połączenie za pomocą nakrętki.
4. Podłączyć kompresor do otworu wlotowego gazu
zespołu filtrująco-redukcyjnego.
5. Połączyć otwór wylotowy gazu zespołu filtrująco-
redukcyjnego z otworem wlotowym gazu przecinarki (13)
11 – Przewód zasilający
12 – Przełącznik ON/OFF zasilania
13 – Wlot gazu
14 – Uziemienie
15 – Wentylator
