各部の名称と働き
20

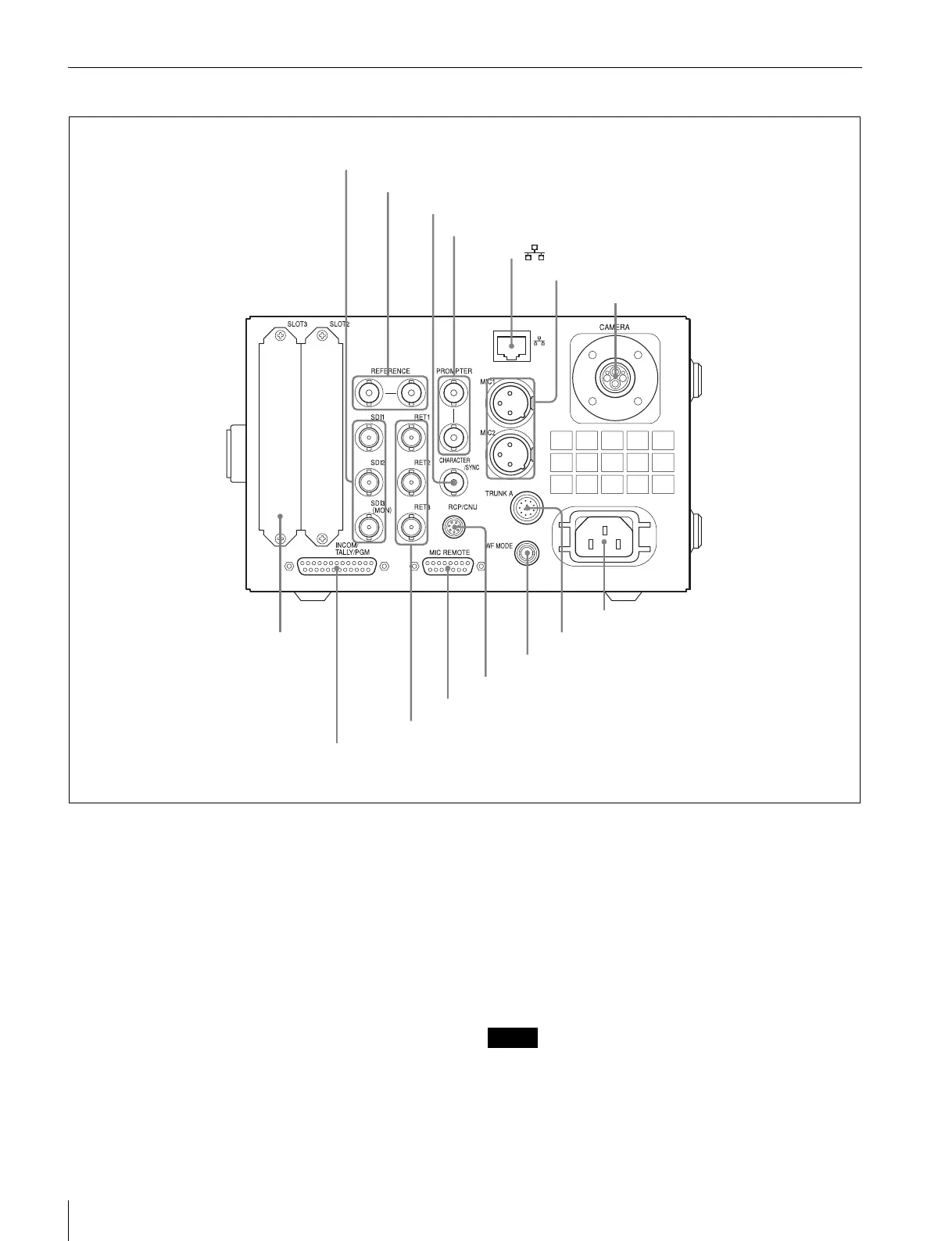

HDCU1500 後面
a SDI1、SDI2、SDI3（シリアルデジタルインター
フェース出力 1、2、3）端子（BNC 型）
ビデオカメラからの信号を HD-SDI 信号または SD-SDI 信
号で 3 系統出力します。
SDI1 端子と SDI2 端子からは同じフォーマットの信号を出
力します。
また、SDI3（MON）端子からはキャラクターやマーカー
を重畳した信号を出力できます。
b REFERENCE（リファレンス）端子（BNC 型）
いずれか一方の端子に外部同期用の HD3 値基準同期信号ま
たは SD 基準同期信号（ブラックバースト信号）を入力し
ます。
もう一方の端子からは、入力された信号がそのまま出力
（ループスルー）されます。ループスルー出力を使用しない
場合は、75Ω で終端してください。
リファレンス信号の種類は、本機の設定メニューまたはマ
スターセットアップユニット MSU-900 シリーズで選択しま
す。
◆ 設定メニューについては、ソニーのサービス担当者または営業
担当者にお問い合わせください。
SD エンコーダーユニット HKCU1001 やマルチインター
フェースユニット HKCU1003 の VBS 信号を使用する場合
（SC 位相ロックが必要な場合）は、SD 基準同期信号（ブ
ラックバースト信号）を入力してください。
1 SDI1、SDI2、SDI3（MON）端子
2 REFERENCE 端子
3 CHARACTER/SYNC 端子
4 PROMPTER 端子
6 MIC1、MIC2 端子
7 CAMERA 端子
8 拡張スロット
5 (LAN) 端子
qf TRUNKA 端子
qg 〜ACIN端子
qd WFMODE 端子
qs RCP/CNU 端子
qa MICREMOTE（WFREMOTE）端子
0 RET1、RET2、RET3 端子
9INCOM/TALLY/PGM 端子
ご注意
