各部の名称と働き
19

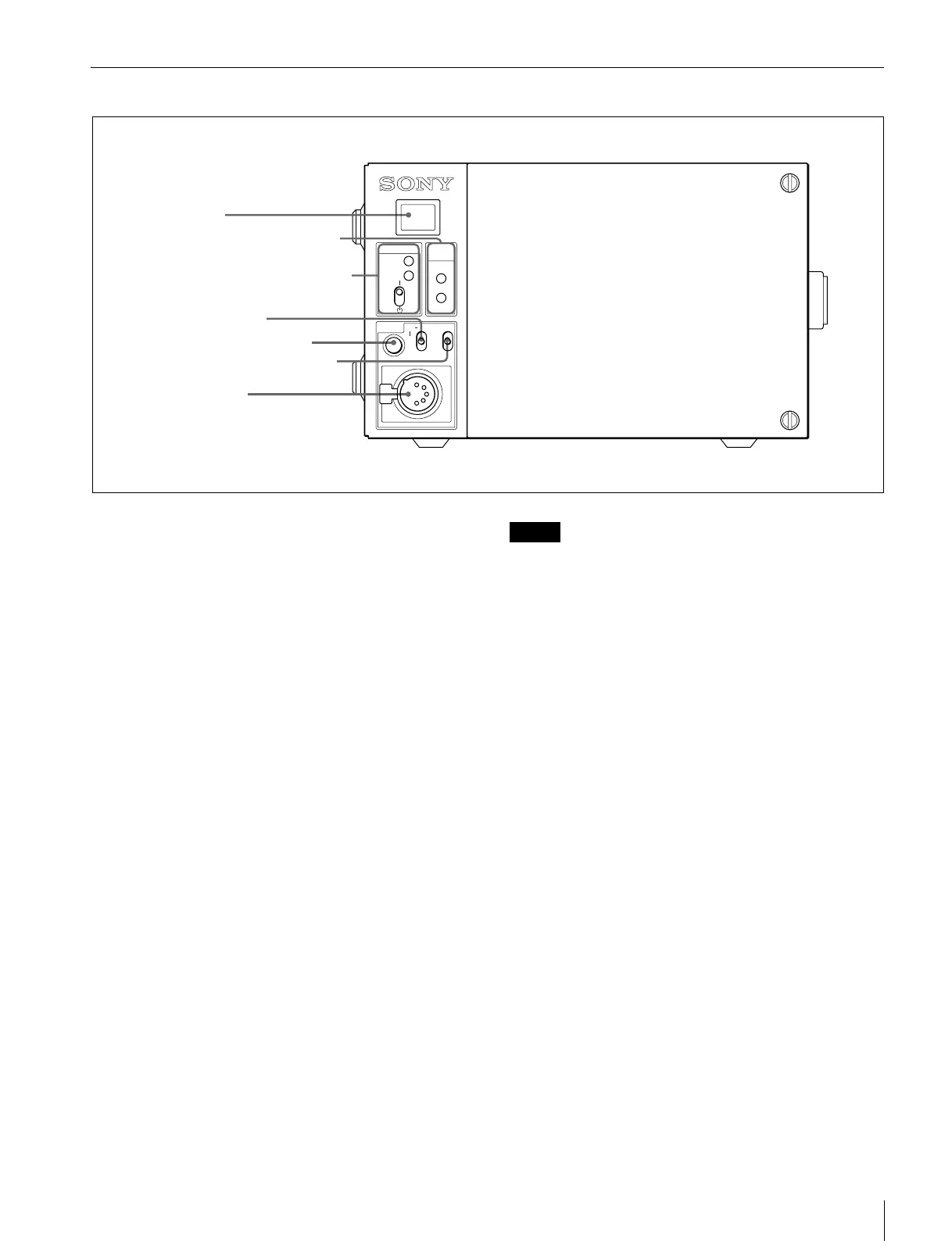

HDCU1500 前面
a タリーランプ
レッドタリー信号を受信すると赤く点灯します。また、ビ
デオカメラ、マスターセットアップユニット MSU-900 シ
リーズ、リモートコントロールパネル RCP-700/900 シリー
ズなどで CALL ボタンが押されると、ランプが点灯してい
たときは消灯し、消灯していたときは点灯します。
グリーンタリー信号を受信したときは緑に点灯します。
付属のナンバープレートをここに取り付けることができま
す。
b CABLEALARM（ケーブルアラーム）インジケーター
OPEN（赤）：後面の CAMERA 端子に光ファイバーケー
ブルを介してカメラが接続されていないとき点灯しま
す。光ファイバーケーブルの光受信状態が悪い場合は
点滅して警告表示します。
SHORT（赤）：光ファイバーケーブルの電源供給線が外部
シースにショートしているか、または 2 本の電源供給
線がショートしているときに点灯します。点灯中はカ
メラへは電源が供給されません。
c POWER（電源）スイッチとインジケーター
本機、ビデオカメラ、および REMOTE 端子に接続した
RCP-700/900 シリーズのリモートコントロールパネルなど、
本システム全体の電源を入 / 切します。電源が入ると
MAIN インジケーターと CAM インジケーターが点灯しま
す。マスターセットアップユニットやリモートコントロー
ルパネルの CAMPW ボタンを押すと、カメラへの電源の
みが OFF になり、CAM インジケーターのみが消灯しま
す。
本スイッチが OFF のときも、待機電力がかかります。
d MIC（マイク）/PGM（プログラム）スイッチ
ON：ヘッドセットのマイクをオンにします。
OFF：ヘッドセットのマイクをオフにします。
PGM：インターカム端子にプログラム音声が出力されま
す。
e インターカム音量調節つまみ
インターカムの受話レベルを調整します。
f インターカムライン選択スイッチ
本機のインターカム端子を介して入出力されるインターカ
ム信号の接続先を選択します。
PROD：プロデューサーラインに接続されます。
PRIV：プロデューサーライン / エンジニアラインとの接続
が切れ、本機とカメラ間の通話のみが可能になります。
ENG：エンジニアラインに接続されます。
g インターカム端子（XLR5 ピン）
ヘッドセットを接続します。
◆ XLR5 ピン以外のプラグの付いたヘッドセットをお使いになる
ときは、ソニーのサービス担当者または営業担当者にお問い合
わせください。
HD CAMERA CONTROL UNIT
PROD
SHORT
OPEN
CAM
MAIN
CABLE
ALARM
INCOM
POWER
1
ENGPGM
ONMIC
OFF PRIV
6 インターカムライン選択スイッチ
7 インターカム端子
1 タリーランプ
2 CABLEALARM インジケーター
3 POWER スイッチとインジケーター
4 MIC/PGM スイッチ
5 インターカム音量調節つまみ
ご注意
