各部の名称と働き
22
ネル RCP-700/900 シリーズでリモートコントロールすると
き、波形モニターの対応する端子と接続します。リコール
式波形モニターでは、表示モードを波形モニターで設定
（プリセット）し、その設定を外部から選択（リコール）し
ます。
◆ 操作については、マスターセットアップユニットまたはリモー
トコントロールパネルのマニュアルをご覧ください。
l RCP/CNU 端子（8 ピン）
接続ケーブル CCA-5 を使って、マスターセットアップユ
ニット MSU-900 シリーズまたはカメラコマンドネットワー
クユニット CNU-700、リモートコントロールパネル RCP-
700/900 シリーズを接続します。この端子を介して、コン
トロール信号を送受信します。RCP-700/900 シリーズを接
続したときは、電源も供給します。
m WFMODE（波形モニターモード出力）端子（4 ピン）
波形モニターを使って、シーケンシャルモードで信号をモ
ニターするとき、波形モニターの対応する端子と接続しま
す。
リモートコントロールパネル RCP-700/900 シリーズまたは
マスターセットアップユニット MSU-900 シリーズの SEQ
ボタンを押すと、シーケンス信号が出力され、R、G、B 信
号をシーケンシャルモードで、3 波形同時にモニターする
ことができます。（RCP と MSU を同時使用している場合
は、RCP コントロール用の出力端子となります）。
◆ 操作については、マスターセットアップユニットまたはリモー
トコントロールパネルのマニュアルをご覧ください。
n TRUNKA（トランク A）端子（丸型 12 ピン）
カメラの CCU 用通信端子と RS-232C または RS-422A でイ
ンターフェースするための端子です。2 チャンネルの通信
が可能です。
o 〜 ACIN（AC 電源入力）端子
指定の電源コードで AC 電源に接続します。別売りのプラ
グホルダーで電源コードを本機に固定することができます。
SD エンコーダーユニット
HKCU1001（別売り）
危険を避けるために、機器内部の操作は、サービストレー
ニングを受けた技術者が行ってください。
SD エンコーダーユニット HKCU1001 は、EN-A（フロン
ト）基板と VDA-A（リア）基板で構成されます。
本機の前後の拡張スロットに EN-A 基板と VDA-A 基板を
取り付けると、VDA-A 基板コネクターから、SD コンポ
ジット信号、波形モニター出力信号、ピクチャーモニター
出力信号を出力できます。
◆ 取り付けについては、ソニーのサービス担当者または営業担当
者にお問い合わせください。

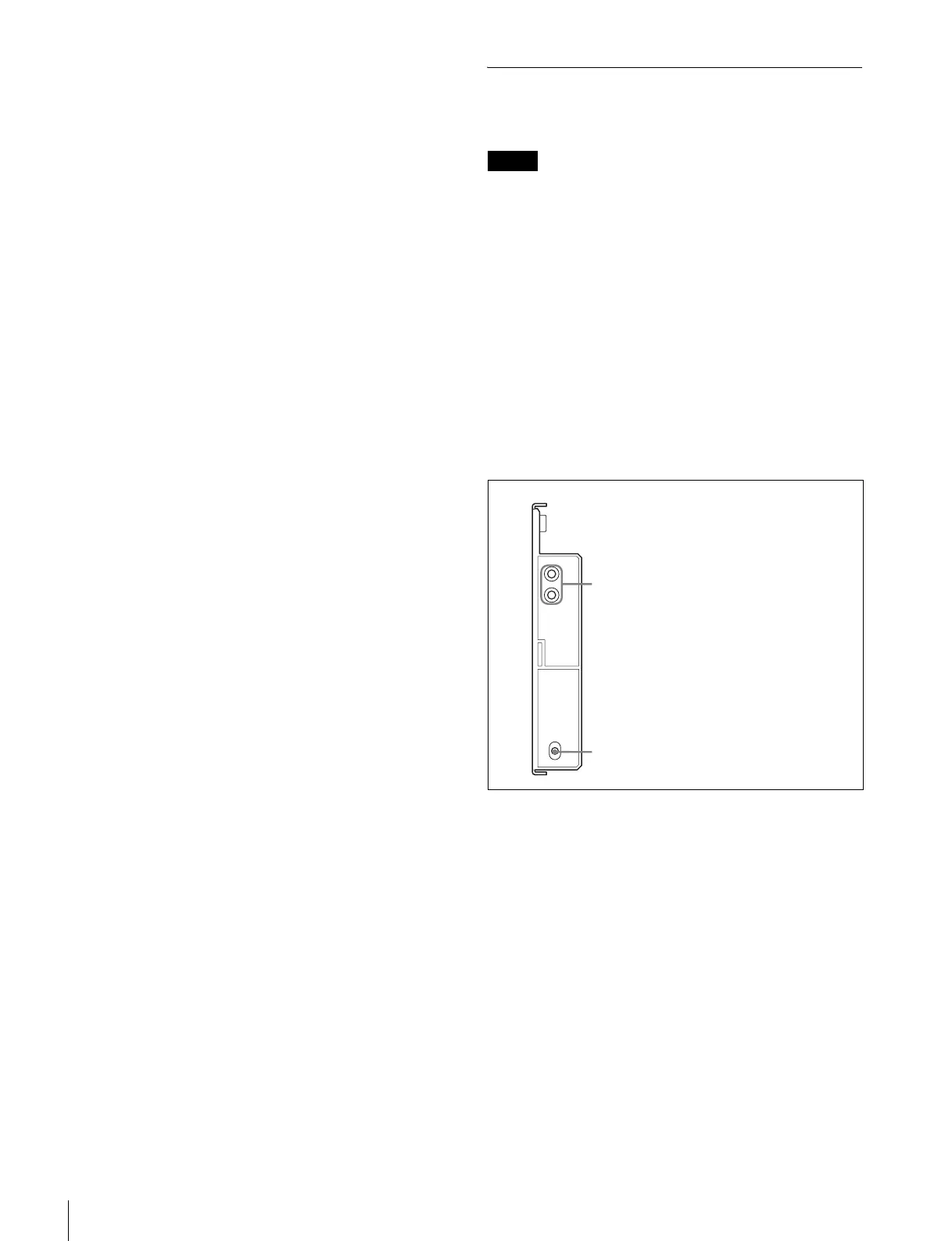

EN-A 基板
a SD 信号フォーマットインジケーター
SD 信号のフォーマットに対応して点灯します。
b SCPHASE（サブキャリア位相）スイッチ
SD 基準同期信号（ブラックバースト信号）に対する SC 位
相を調整します。
ADV 側に押すと位相が進み、DELAY 側に押すと位相が遅
れます。
手を放すと元の位置に戻るモメンタリースイッチです。押
している間だけ位相が変化します。
ご注意
EN-A
NTSC
PA L
SC PHASE
ADV
DELAY
1 SD 信号フォーマットインジケーター
2 SCPHASE スイッチ
