1.4 EXPEDITION
Les groupes thermiques “RS Mk II” sont
fournis en quatre colis séparés, marqués
des étiquettes suivantes:
COLIS NUMÉRO 1 (CORPS CHAUDIÈRE À
GAZ)
Corps en fonte cerclé sur palettes et équipé
de:
– 2 collets de 2” pour refoulement et retour
d’installation
– 1 bride aveugle
– 1 bride avec raccord 3/4”” pour robinet de
vidange
– 2 petites portes de la chambre de combu-
stion, équipées d’une trappe d’inspection
en fonte
– 2 gaines pour thermostats et ther-
momètre
– 1 distributeur d’eau placé sur le col-
lecteur de retour de la chaudière et qui
existe sous 2 longueurs différentes :
L=406 mm vers. “151÷194”
L=851 mm vers. “215÷279”.
COLIS NUMÉRO 2 (GR. CHEMISE/CHAMBRE
DES FUMÉES)
Emballage en bois qui comprend:
– chambre des fumées à monter
– carton contenant la chemise
– brûleurs principaux sous une quantité
qui correspond au nombre d’éléments du
corps, diminué d’une unité
– collecteur brûleurs
– sachet en plastique contenant :
•
n° 13 vis M5 x 8 pour la fixation des
brûleurs sur le collecteur
•
n° 32 vis auto-taraudeuses 12E x 1/2 “
pour unir les différentes parties de la
chambre des fumées et de la chemise
•
n° 4 vis M8 x 30 avec plaquette, rondel
-
le plate et écrou M8 pour la fixation de
la chambre des fumées au corps de la
chaudière
•
n° 1 robinet de déchargement 3/4”
équipé d’un bouchon.
COLIS NUMÉRO 3 (GR. TABLEAU/VANNE
GAZ)
Carton contenant:
– Groupe gaz, formé de:
•
vanne gaz
•
vanne de pression minimum
•
pressostat gaz de pression minimum
•
prise de pression.
– Tableau électrique formé de:
•
appareillage de contrôle BRAHMA SM
191.1.
•
filtre antiparasites
•
électrodes d’allumage et de détection
•
prise de raccord au panneau des com-
mandes
•
vis de fixation
– Panneau des commandes formé par:
•
thermostat de réglage à deux stades
•
thermostat de sécurité à réenclenche-
ment manuel
•
thermomètre
•
témoin de signalisation de la pression
du gaz
•
témoin de blocage de l’appareil
•
interrupteur général lumineux
•
vis de fixation.
– Manuel d’instructions à conserver soi-
gneusement.
COLIS NUMÉRO 4 (KIT DES DOCUMENTS)
Dossier de documents comprenant:
•
la plaque des données techniques
• le certificat de garantie
• le certificat d’essai.
1
2
4
5

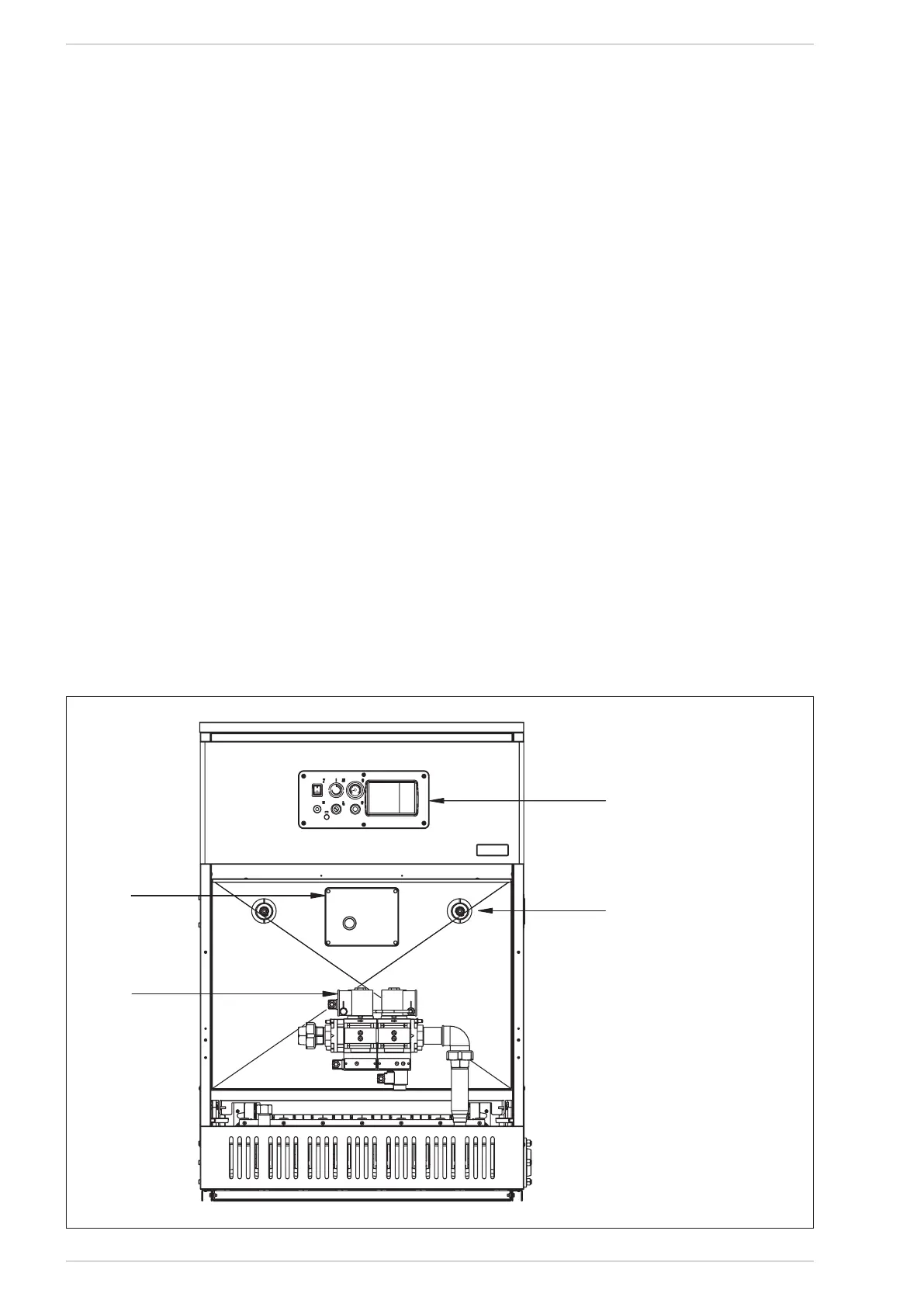

Fig. 2
LEGENDE
1 Tableau électrique
2 Vanne du gaz
4 Gaine de logement des bulles
5 Panneau des commandes
1.5 VUE ANTERIEURE INTERNE (fig. 2)
33
