32
1.1 INTRODUCTION
Les chaudières “RS Mk II” sont des généra-
teurs d’eau chaude dont l’utilisation est
prévue dans le cadre d’installations présen-
tant des potentiels de moyens à élevés. Ils
sont formés d’éléments en fonte assemblés,
dont le nombre va de 7 à 14 et qui couvrent
un potentiel thermique allant de 128,0 kW
à 277,2 kW.
Elles peuvent être alimentées au gaz natu
-
rel (G20) et au propane (G31). Il faut s’en
tenir aux instructions qui figurent dans le
présent manuel pour pouvoir procéder à
une installation correcte et pour obtenir un
fonctionnement sans problème de la part de
l’appareil.
1 DESCRIPTION DE L’APPAREIL

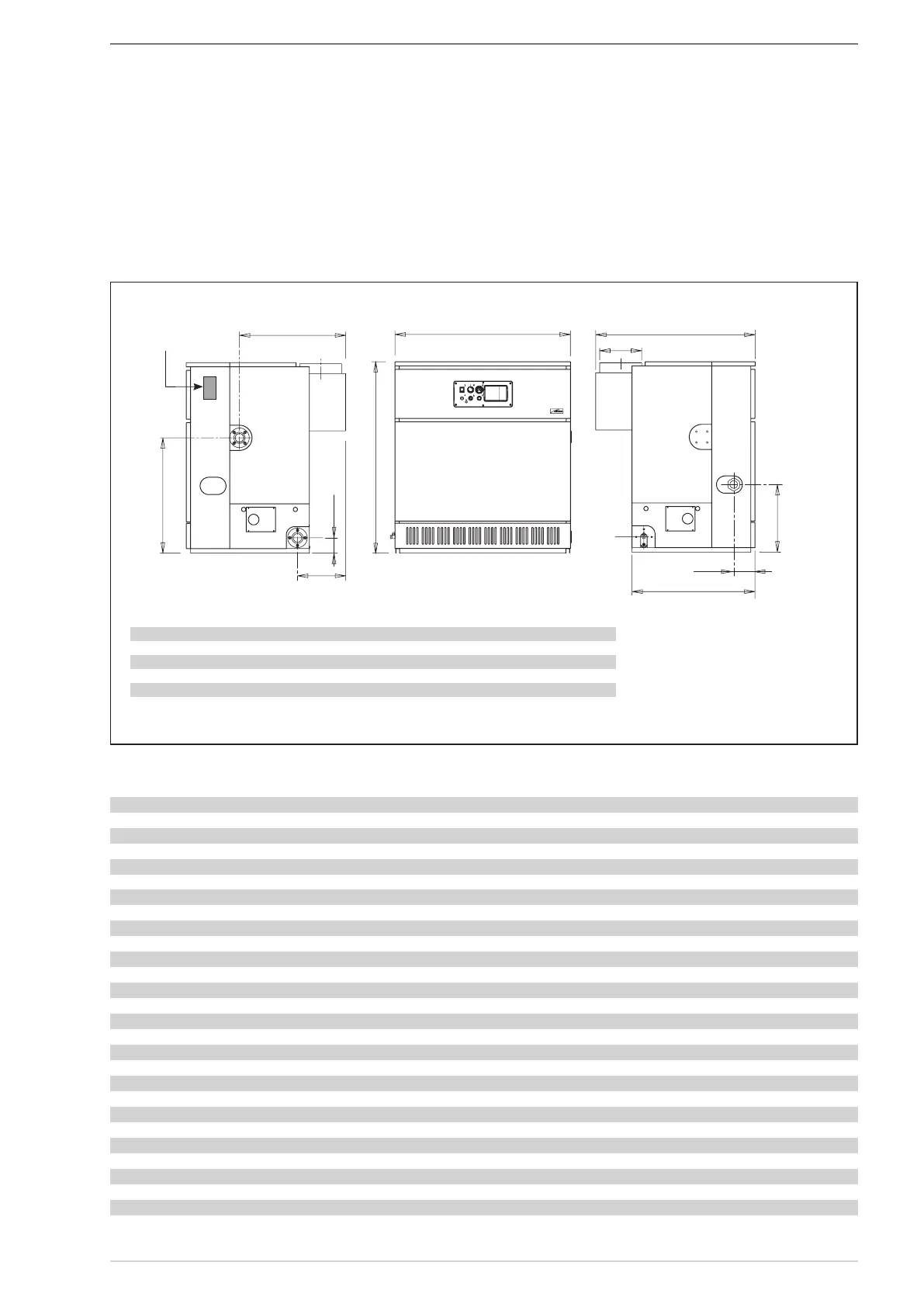

1.2 DIMENSIONS
R Retour installation 2”
M Refoulement installation 2”
G Gaz 1
1
/
2
”
S Déchargement chaudière 3/4”
L
P
D
G
S
C
M
R
880
485
1365
110
825
F
140
Fig. 1
RS Mk II 129 151 172 184 215 237 258 279
L mm 810 920 1030 1145 1255 1370 1480 1580
P mm 1110 1110 1110 1140 1140 1190 1190 1190
C mm 730 730 730 760 760 810 810 810
F mm 315 315 315 345 345 395 395 395
D ø mm 250 250 250 300 300 350 350 350
1.3 DONNEES TECHNIQUES
RS Mk II 129 151 172 194 215 237 258 279
Puissance thermique kW 129,0 150,6 172,2 193,7 215,2 236,5 257,8 279,1
Débit thermique kW 145,9 170,0 194,2 218,2 242,1 266,0 290,0 313,6
Puissance électrique absorbée W 65 65 65 65 65 65 65 65
Degré d’isolation électrique IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20
Eléments nbre 7 8 9 10 11 12 13 14
Contenu en eau litres 67,5 77,0 86,5 96,0 105,5 115,0 124,5 134,0
Pression max. de fonctionnement bar 5 5 5 5 5 5 5 5
Catégorie II2H3P II2H3P II2H3P II2H3P
II2H3P II2H3P II2H3P II2H3P
Type B11 B11 B11 B11 B11 B11 B11 B11
Température maximum °C 95 95 95 95 95 95 95 95
Poids kg 542 612 682 757 829 904 974 1044
Gicleurs principaux
Quantité nbre 6 7 8 9 10 11 12 13
Gaz naturel (G20) ø mm 4,30 4,30 4,30 4,30 4,30 4,30 4,30 4,30
Gaz propane (G31) ø mm 2,50 2,50 2,50 2,50 2,50 2,50 2,50 4,30
Débit du gaz
Gaz naturel (G20) m
3
st/h 15,44 17,99 20,55 23,10 25,63 28,16 30,70 33,20
Gaz propane (G31) kg/h 11,32 13,19 15,07 16,93 18,78 20,64 22,50 24,34
Pression de gaz dans les brûleurs
Gaz naturel (G20) mbar 9,7 9,7 9,7 9,7 9,7 9,7 9,7 9,7
Gaz propane (G31) mbar 35 35 35 35 35 35 35 35
Pression alimentation gaz
Gaz naturel (G20) mbar 20 20 20 20 20 20 20 20
Gaz propane (G31) mbar 37 37 37 37 37 37 37 37
Position de la
plaque des données
techniques
