4

1.1 INTRODUCCIÓN

Los módulos térmicos “MURELLE EQUI-

PE 220-330-440-550-660 BOX ErP”

son

aparatos de condensación premezcla-

dos, destinados sólo a la calefacción, son

acoplables entre ellos y fácilmente en-

samblables, predispuestos para el fun-

cionamiento individual o en secuencia/

cascada independientes uno respecto a

otro.

1 DESCRIPCIÓN DEL APARATO

1.2 DIMENSIONES MÓDULOS

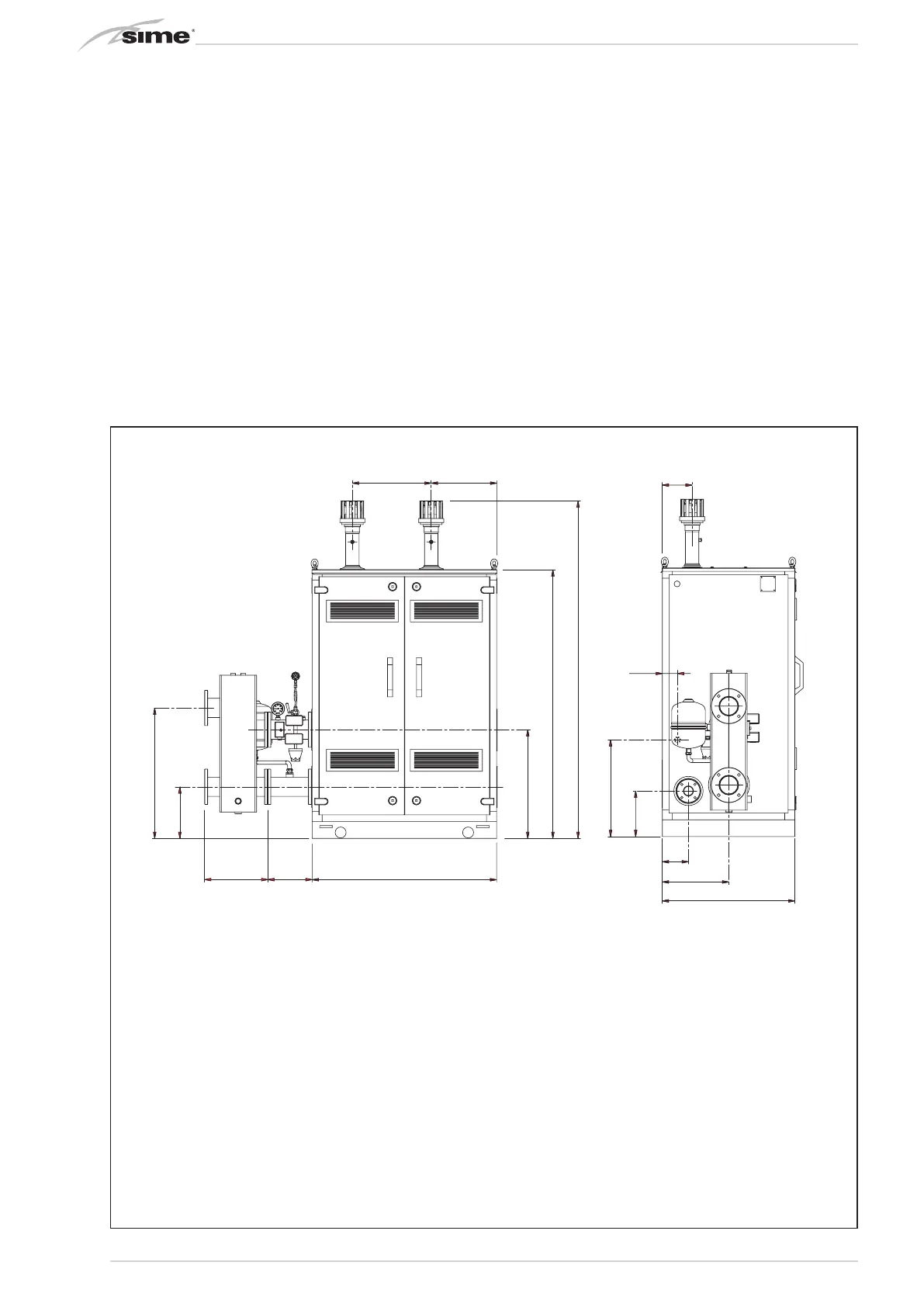

1.2.1 “MURELLE EQUIPE 220 BOX ErP” (fig. 1)

CONEXIONES

M Ida instalación (Brida PN6-DN100)

R Retorno instalación (Brida PN6-DN100)

G Gas (Brida PN6-DN50)

S3 Descarga agua de condensación ø 40

Fig. 1

630

260

380

390

M

R

307

777

648

1600

2010

90

180

156

396

790

567

272

S3

G

90

180

156

396

790

567

272

S3

G

M

307

777

R

260

380

1100

648

1600

2010

470

390

MURELLE EQUIPE 110 BOX

MURELLE EQUIPE 220 BOX ErP

NOTA: Es obligatorio montar un separador hidráulico o intercambiador de placas. El separador hidráulico se sumi-

nistra bajo pedido en el kit cód. 8101552 y los tubos de conexión del separador hidráulico en el kit cód. 8101532. El

montaje del separador hidráulico está previsto del lado izquierdo, todavía existe la posibilidad de montarlo del lado

derecho desplazando las bridas ciegos de los colectores impulsión/retorno de la instalación.
