18

TARJETA DE LA CALDERA (MASTER)

TARJETA DE LA CALDERA (SLAVE 1)

TARJETA DE LA CALDERA (SLAVE ...)

SONDA

EXTERNA

(SE)

SONDA DE IMPULSIÓN CASCADA (SMC)

KIT DE INTERFAZ

MODBUS

Cód. 8092278

OT

1

2

3

1

2

CARACTERÍSTICAS DEL CABLE:

- 2 hilos de sección AWG24 como mínimo

- Blindado y trenzado

- Impedancia característica de al menos 100Ω

- Blindaje conectado a tierra por un solo

lado de la línea

KIT DE SEGURIDAD ISPESL

(solo para Italia)

Pmin

Pmax

TS

Supervisión

externa

(en MODBUS)

1

2

3 4 5

6

–

+

GND

–

+

GND

NEGRO

VERDE

AZUL

ROJO

1

2

3 4 5

6

–

+

GND

–

+

GND

NEGRO

VERDE

AZUL

ROJO

TARJETA RS-485

1

2

3 4 5

6

–

+

GND

–

+

GND

NEGRO

VERDE

AZUL

ROJO

TARJETA RS-485

ATENCIÓN: El fabricante no se responsabiliza de posibles

daños ocasionados por la ausencia de puesta a tierra del

aparato y por el incumplimiento de las indicaciones de los

esquemas eléctricos

ATENCIÓN: La sonda de temperatura exterior “SE” es

OBLIGATORIA y DEBE conectarse a la caldera MASTER

ATENCIÓN: La sonda de impulsión de la cascada “SMC”

DEBE estar conectada a la caldera SLAVE n.° 1l

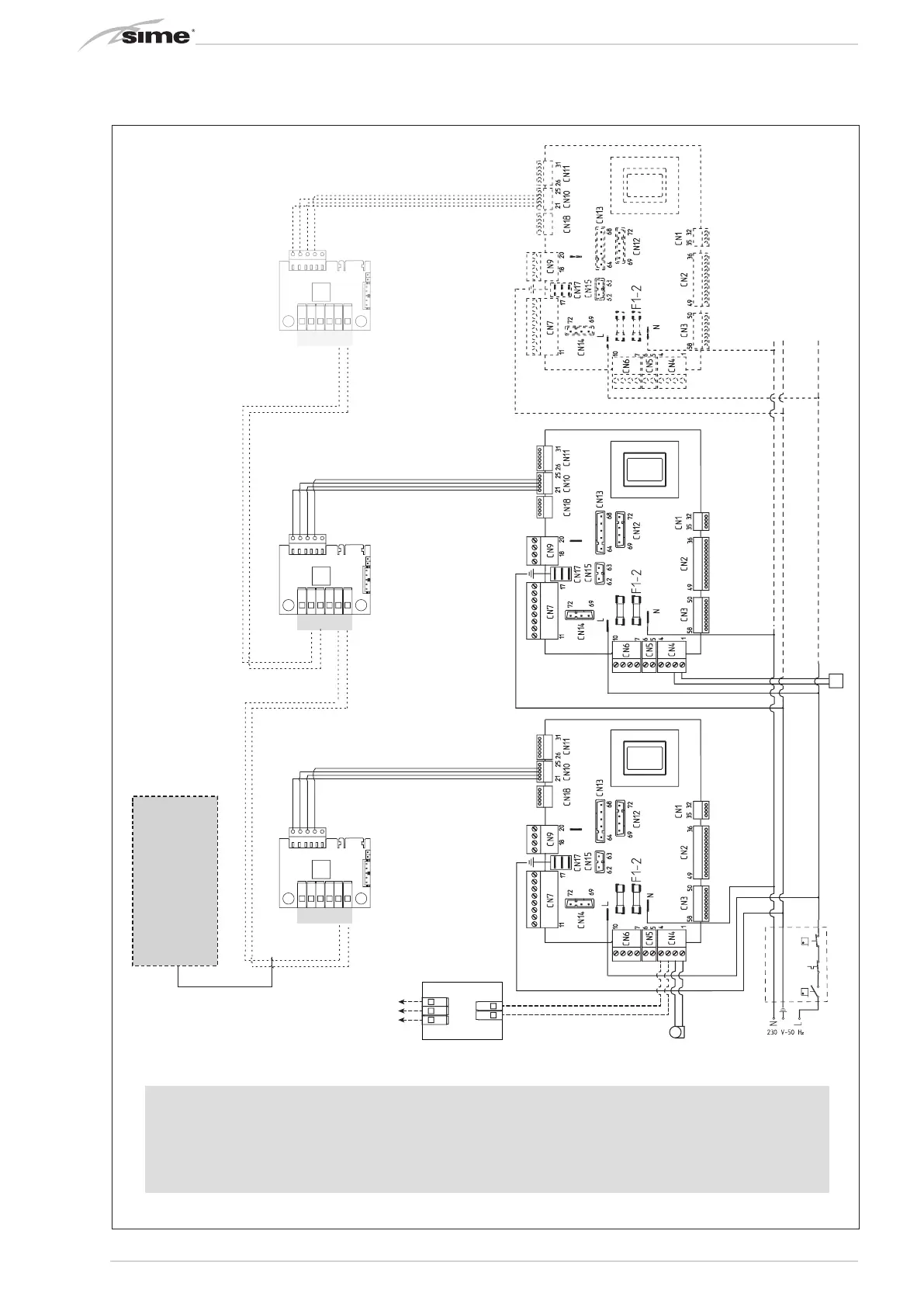

Fig. 11/a

2.11.2 Conexión eléctrica de los módulos en secuencia/cascada (fig. 11/a)
