ENG

TA2 (24 VRAC)

TA1 (24 VRAC)

(5 VDC)

SE (5 VDC)

TS (24 VDC)

SM (5 VDC)

SF (5 VDC)

SR (5 VDC)

RS-485 (24 VAC)

OP (24 VAC)

TPA

EV 1-2

TFU

0...10 VDC

TRA

LEYENDA

F1-2 Fusible (4 AT)

TRA Transformador de encendido

PI Bomba instalación alta eficiencia

V Ventilador

TL Termostato de límite

EA Electrodo encendido

ER Electrodo detección

EV1-2 Bobina válvula gas

TS Termostato de seguridad

SF Sonda humos

TFU Termofusible

SM Sonda ida calefacción

SR Sonda retorno calefacción

TPA Transductor de presión

JP1 Seleccione TA2 o 0-10 VDC

TA1 Termostato ambiente Zona 1

TA2 Termostato ambiente Zona 2

SA Sonda auxiliar:

- caldera L = 2000 (opcional)

- sifón anticongelante (opcional)

CR Control remoto SIME HOME (opcional)

SE Sonda temperatura externa (opcional)

OP Reloj programador (opcional)

AR Alarma remota

VZ Válvula de zona

AUX Conexión auxiliar

RS-485 Ficha CASCADA/MODBUS

C1 Condensador de filtro (si está presente)

NOTA: Conectar el TA1 a los bornes 7-8 después

de sacar el puente.

CÓDIGOS REPUESTOS

CONECTORES:

CN1 cód. 6319176

CN2 cód. 6319178

CN3 cód. 6319174

CN4 cód. 6316203

CN5 cód. 6316200

CN6 cód. 6316202

CN7 cód. 6316204

CN9 cód. 6316201

CN10 cód. 6319165

CN12 cód. 6319177

CN13 cód. 6325619

CN14 cód. 6293583

CN14 cód. 6319147

Para el rango de 0 ... 10VCC:

- Retirar el jumper JP1

- Conectar la señal positiva en la terminal 10 de CN6

- Conectar la señal negativa en la terminal 9 de CN6

- Mantener TA1 puenteado

2.11 CONEXIÓN ELÉCTRICA

Cada módulo tiene cable eléctrico de ali-

mentación que, si debe ser reemplazado,

debe ser solicitado a la SIME.

La alimentación debe efectuarse con ten-

sión monofásica 230V - 50Hz pasando por

un interruptor general protegido por fusi-

bles con distancia entre los contactos de

por lo menos 3 mm.

Respetar las polaridades L - N t la cone-

xión de tierra.

NOTA:

La SIME rehúsa cualquier responsabilidad

ante daños a personas o cosas causados

por la falta de conexión a tierra de la

caldera.

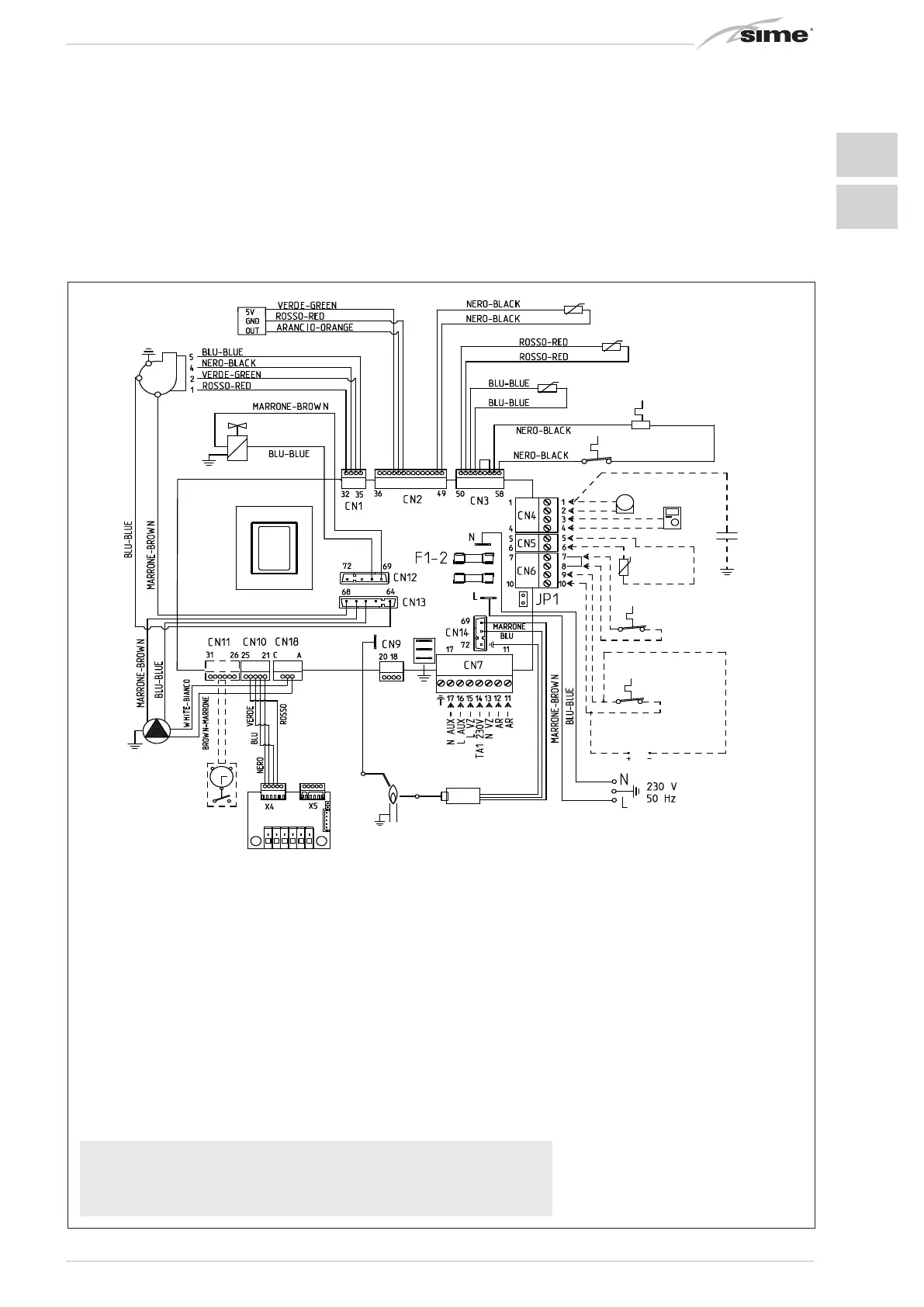

2.11.1 Esquema eléctrico generador individual (fig. 11)

Fig. 11
