7

ES

ENG

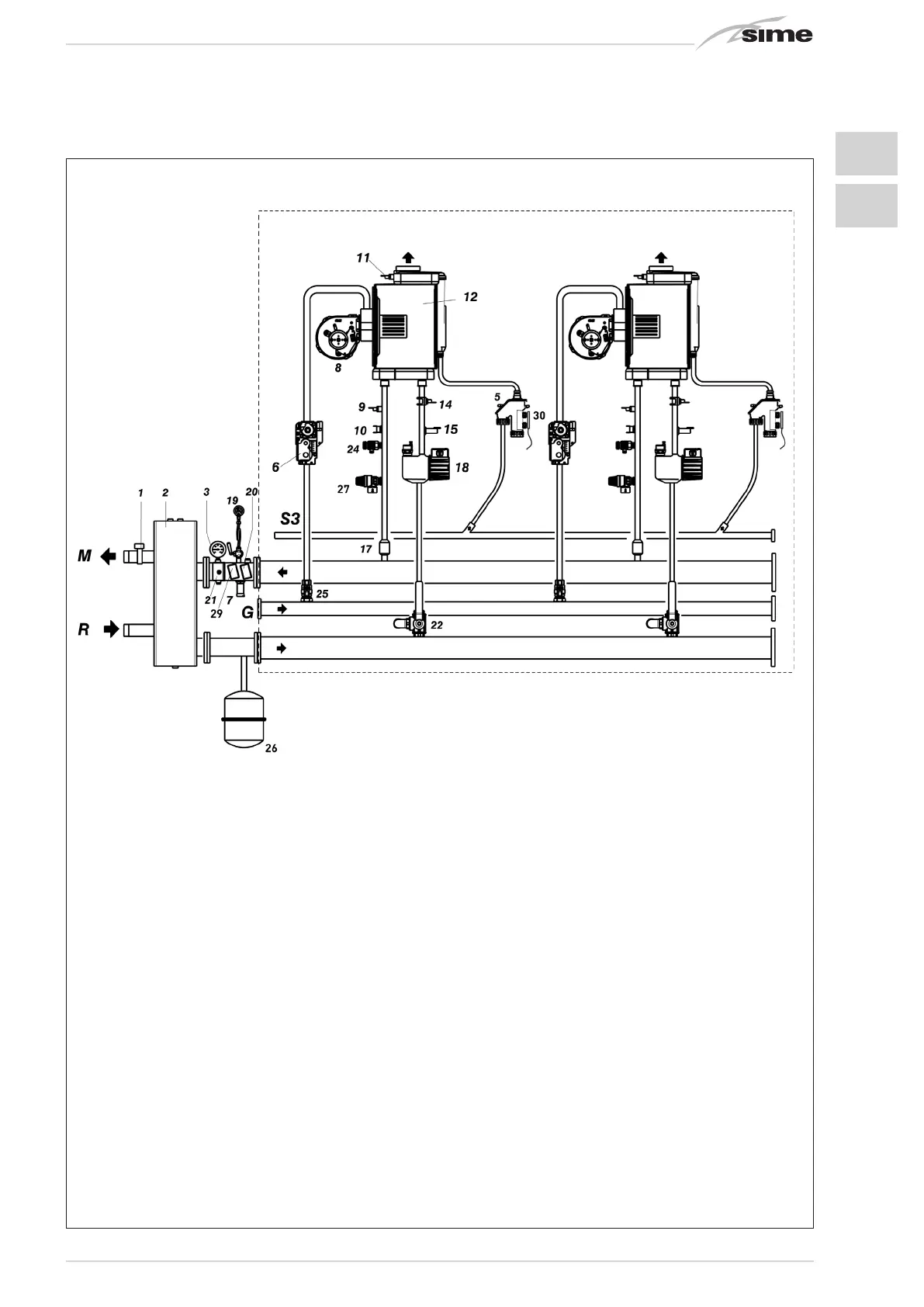

1.4 ESQUEMA FUNCIONAL (fig. 2)

Fig. 2

LEYENDA

1 Sonda ida de cascada (SMC)

2 Compensador hidráulico

3 ----------

5 Sifón descarga agua de condensación

6 Válvula gas

7 ----------

8 Ventilador

9 Sonda ida calefacción (SM)

10 Termostato seguridad 100°C

11 Sonda humos (SF)

12 Intercambiador primario

14 Sonda retorno calefacción (SR)

15 Transductor presión agua

17 Válvula de retención

18 Bomba instalación alta eficiencia

19 ----------

20 ----------

21 ----------

22 Grifo de descarga de tres vías

23 ---------

24 Descarga módulo individual

25 Grifo gas

26 Vaso expansión 8 litros

27 Válvula seguridad 3,5 bar

29 ----------

30 Sonda anti-gelo sifao (SB/SA)

CONEXIONES

M Ida instalación

R Retorno instalación

G Gas

S3 Descarga agua de condensación
