17
IT

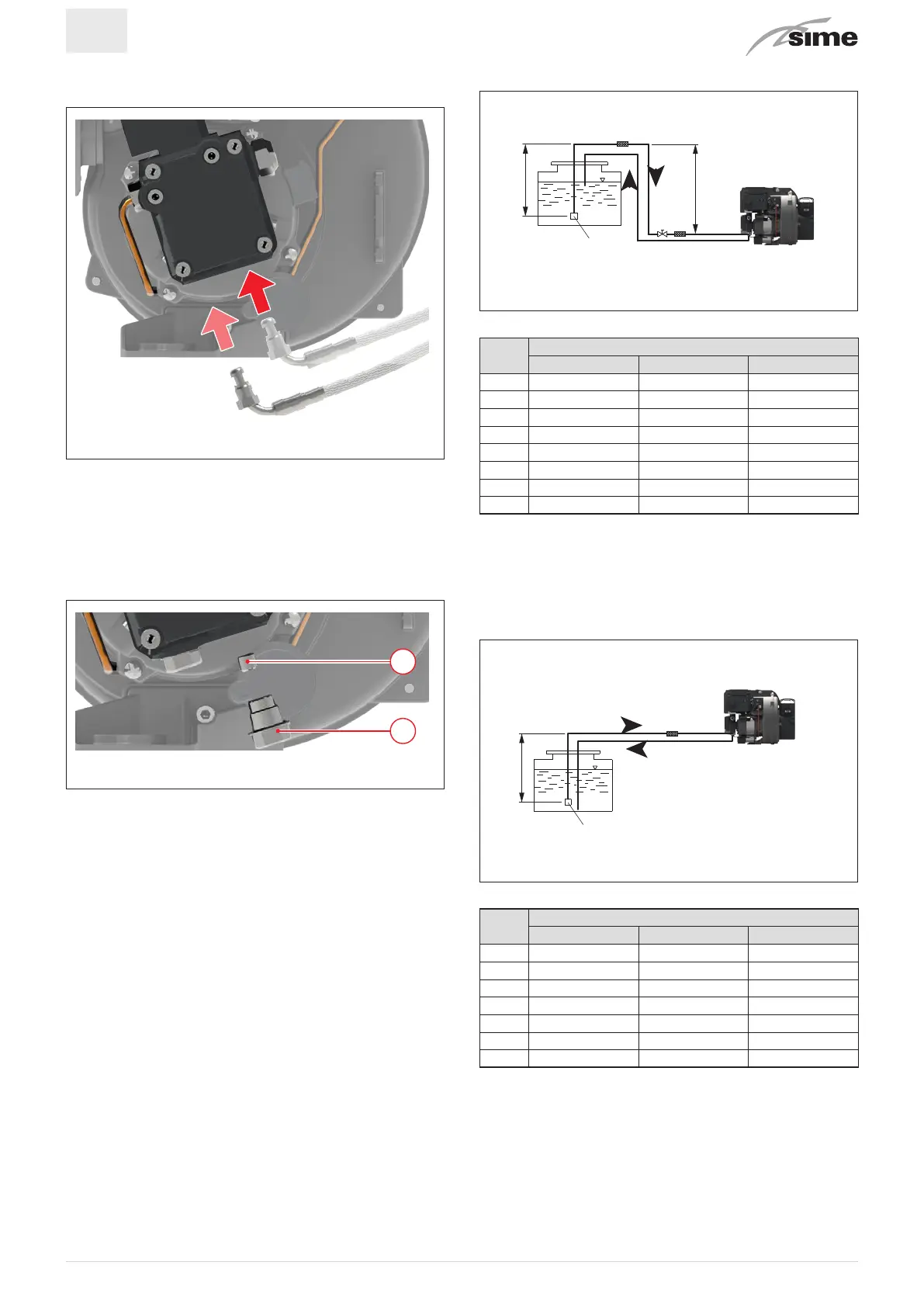

4.8.2.1 Sistema bitubo (standard)
La pompa è predisposta per funzionamento bitubo.
Fig. 20
4.8.2.2 Sistema monotubo (optional)
Nel caso di un sistema monotubo è richiesto un solo tubo fles-
sibile dell’olio.
Per ques
to tipo di collegamento, è necessario rimuovere il gra-
no di by-pass (10) (chiave maschio da 4 mm) e installare il tappo
(11) (chiav
e maschio da 5 mm) e la sua guarnizione.
11
10
Fig. 21
a
ATTENZIONE
Prima di avviare il bruciatore, verificare che la linea di
ritorno sia libera. Una eventuale ostruzione può dan-
neggiare il dispositivo di tenuta della pompa.
a
ATTENZIONE
– Devono essere utilizzate solo linee di alimentazione
certificate.
– Nel caso di sistemi monotubo è richiesto un solo
tubo flessibile.
m
AVVERTENZA
C’è un filtro interno ed un regolatore di pressione in-
tegrato nella pompa. Il vacuometro deve essere col-
legato prima della messa in funzione del bruciatore.
4.8.3 Impianti bitubo
Bruciatore più basso del serbatoio
X
Y
H = x-y
A
Fig. 22
H (m)
Lunghezza tubo (m)
Ø6 mm Ø8 mm Ø10 mm
0,5 19 60 100
1 21 66 100
1,5 23 72 100
2 25 79 100
2,5 27 85 100
3 29 91 100
3,5 31 98 100
- - - -
a
ATTENZIONE
– X < 20m
– A = Valvola di fondo, deve essere mantenuta il più
basso possibile per evitare la cavitazione. In ogni
caso Y < 4m.
Bruciatore più alto del serbatoio
H
A
Fig. 23
H (m)
Lunghezza tubo (m)
Ø6 mm Ø8 mm Ø10 mm
1 13 41 99
1,5 11 34 84
2 9 28 68
0,5 7 22 53
1 5 15 37
1,5 - 9 22
2 - - -
