16
IT

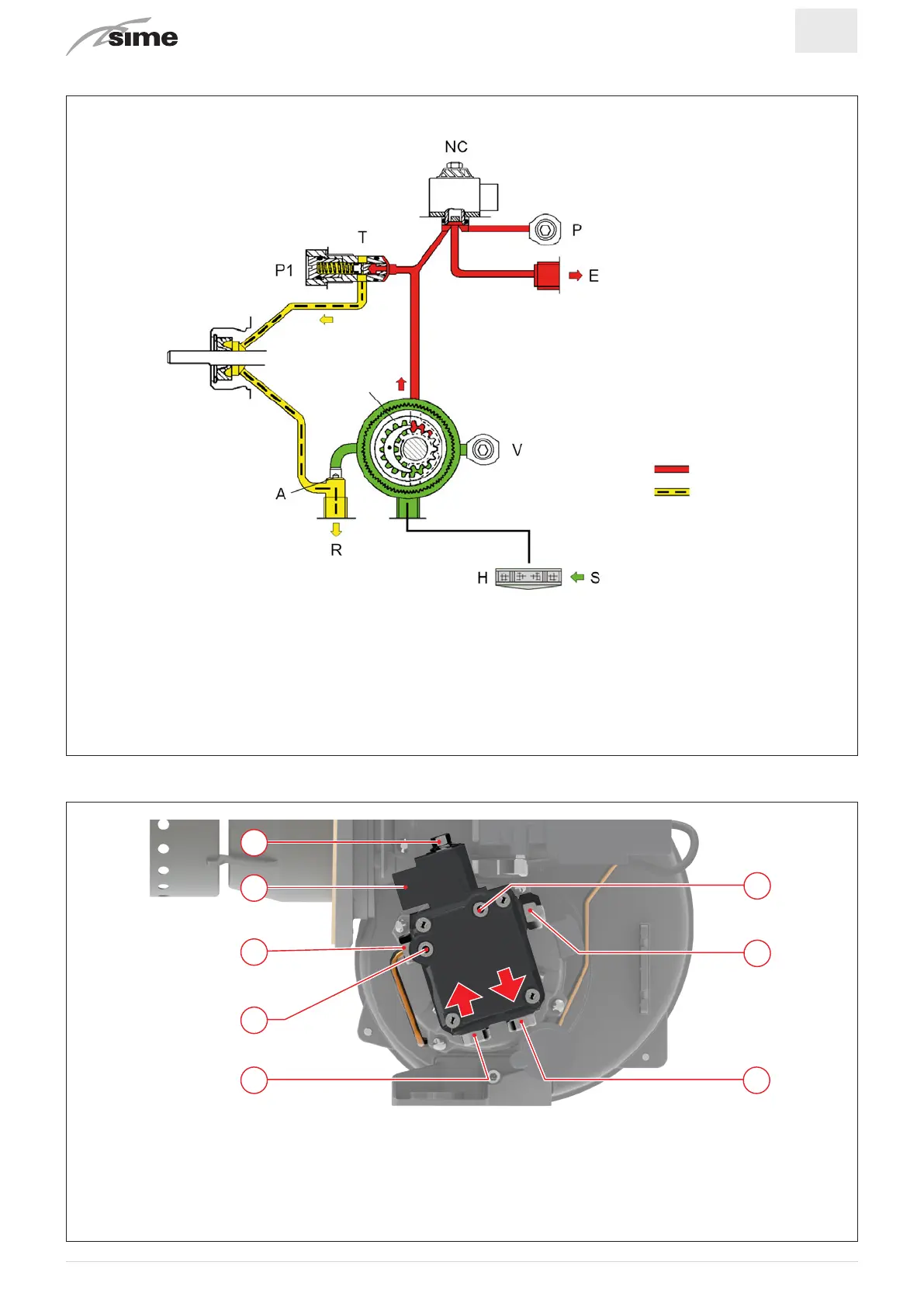

4.8.1 Schema idraulico pompa combustibile
Pressione
Ritorno
Ingranaggi
Paraolio
A
Vite di bypass
E
Ugello
H
Filtro
NC
Valvola
P
Attacco per manometro
P1
Vite di regolazione pressione
R
Ritorno
S
Aspirazione
T
Regolatore di pressione
V
Attacco per vacuometro
Fig. 18
4.8.2 Pompa del combustibile
2
4
1
8
7
65
3
1
Elettrovalvola
2
Connessione elettrovalvola
3
Tubo adduzione combustibile
4
Attacco per vacuometro
5
Aspirazione
6
Ritorno
7
Regolatore di pressione combustibile
8
Attacco per manometro
Fig. 19
