9INSTALLATION
FRANÇAIS

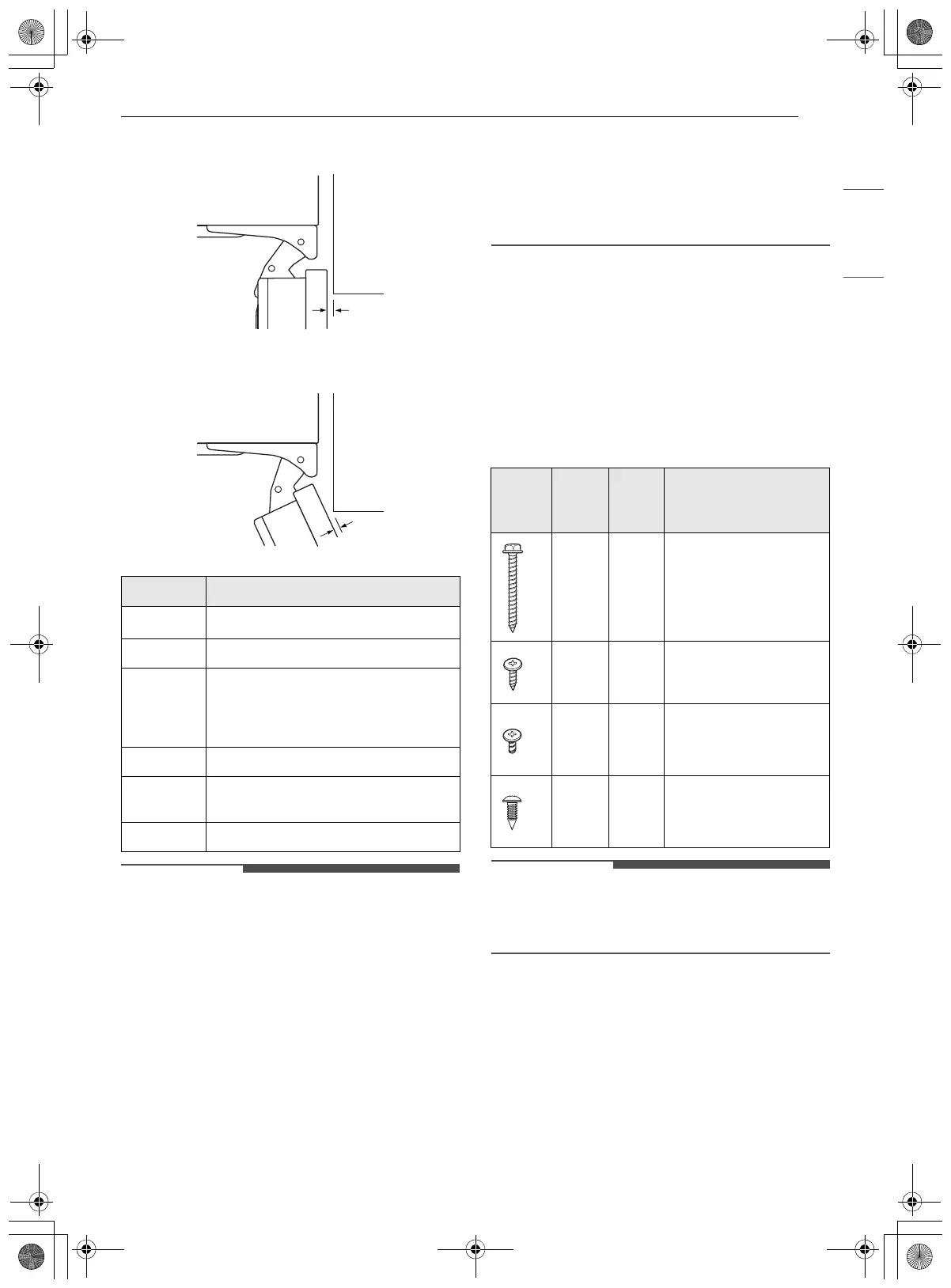

Vue de dessus (porte ouverte à 90°)
Vue de dessus (porte ouverte à 115°)
REMARQUE
• Dégagements pour l’ouverture de la porte
- L’installation doit prévoir des dégagements
pour les murs adjacents ou les armoires. Ce
refroidisseur à vin est doté d’une butée de
porte à deux positions. L’ouverture de porte à
115° réglée en usine peut être réglée à 90° si le
dégagement entre l’appareil et les armoires ou
les murs adjacents est limité.
• Dégagements de la poignée de porte
- La profondeur de la poignée de porte doit être
ajoutée à la dimension de l’appareil à l’endroit
indiqué afin de déterminer les dégagements
totaux nécessaires pour les armoires ou les
murs adjacents. Ce dégagement peut varier en
fonction de la poignée personnalisée utilisée.
Lorsque vous utilisez l’ensemble de panneau
de porte en acier inoxydable comprenant une
poignée, le dégagement de la poignée de
porte lorsque la porte est ouverte à 115° est de
11 3/4 po (298 mm).
Accessoires et outils requis
Accessoires
Accessoires fournis
• Consignes d’installation
• Consignes de fonctionnement
• Ensemble d’installation
REMARQUE
• En plus de la quantité requise pour l’installation
de l’appareil, des vis de rechange peuvent être
fournies.
Autres
• Diable, chariot de manutention
• Marteau-perforateur pour percer des trous dans
le mur ou le plancher.
• Mèches de différentes tailles pouvant percer les
matériaux utilisés
• Vis à bois de différentes tailles
• Fine feuille de contreplaqué, panneau mince
d’aggloméré de bois ou carton mince pour
protéger le plancher contre les dommages
- Dimensions et dégagements
A
224 po (610 mm)
B 23 7/16 po (595 mm)
C
Côté de la poignée 1/8 po (2,5 mm)
min.
Côté de la charnière 1/2 po (12,5 mm)
min.
D 4 mm (3/16 po)
E
23 11/16 po (602 mm) avec le
panneau
F 6,5 mm (1/4 po)
Case
Door
Hinge
D**
Case
Door
Hinge
F
Vis
Dime
nsion
s
No Utilisé pour
5H x 4
5L
6
Support anti-
basculement
4D x 1
4L
10
Support anti-
basculement (6)
Encastrement (4)
4D x 6
L
4Encastrement
4D x 1
2L
12 Panneau de porte
A Type
B Type
C-1 Type
C-2 Type
