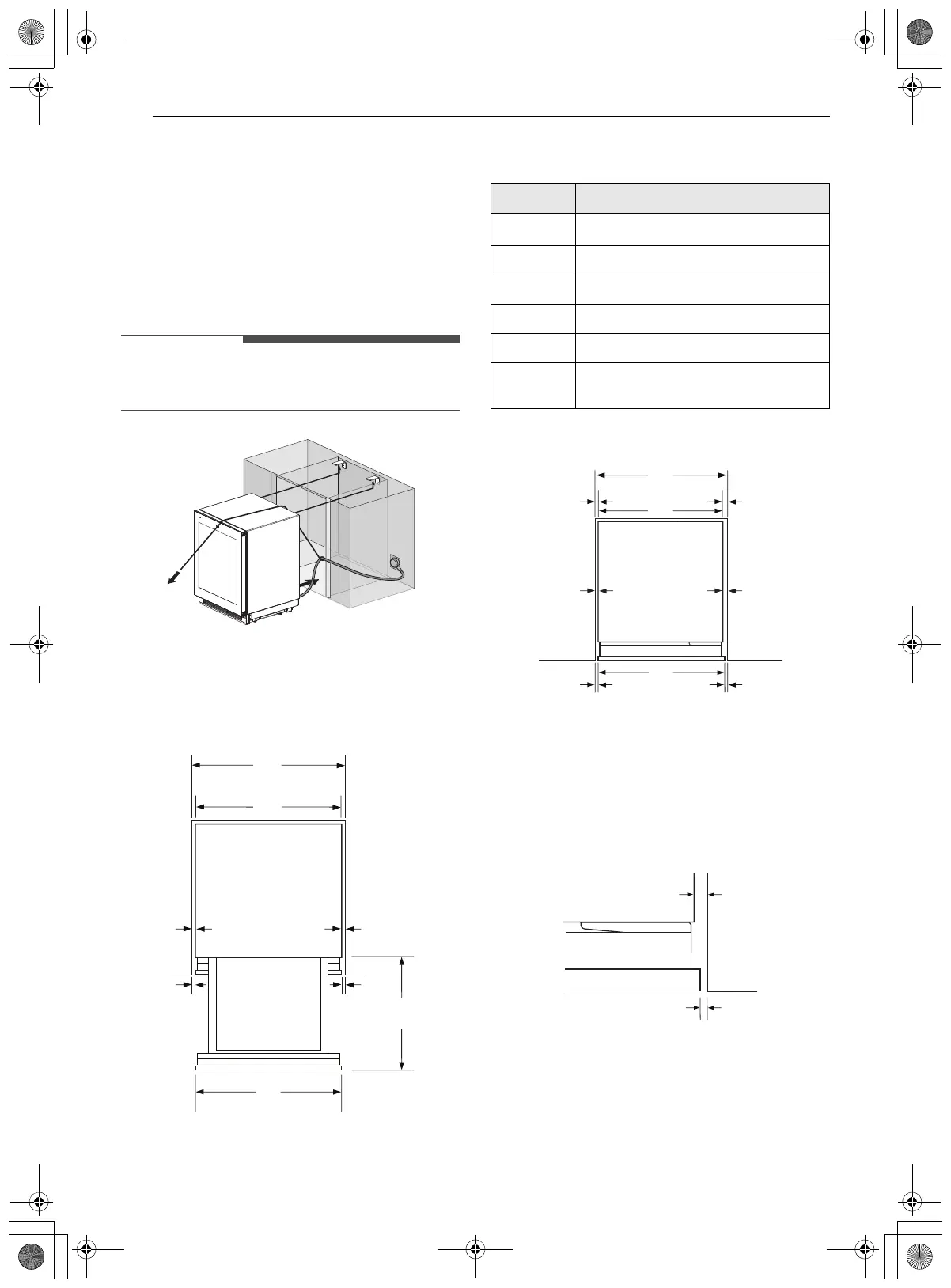

8 INSTALLATION
Installation électrique
• Une alimentation électrique de 115 V, 60 Hz et
15 A est nécessaire. Un circuit de dérivation ou
un disjoncteur correctement mis à la terre est
recommandé. Installez une prise de courant à
trois trous encastrée dans le mur du fond.
L’installation électrique doit être située sur la
paroi arrière, comme il est illustré.
• Lorsque vous installez un seul produit, utilisez
une seule prise.
REMARQUE
• L’utilisation d’un DDFT (disjoncteur différentiel
de fuite à la terre) n’est pas recommandée.
Dégagements pour l’installation
Modèle : SKSUD2402P
* Dégagement latéral à la hauteur de l’armoire
** Dégagement latéral à la hauteur du panneau
avant
Modèle : SKSUW2401P
* Installation de la charnière à droite illustrée.
Lorsque vous inversez la porte, les dégagements
latéraux de la charnière et de la poignée
s’inversent également.
** Dégagement latéral à la hauteur du panneau
avant
Vue de dessus (porte fermée)
A
B
C* C*
D** D**
E
F
- Dimensions et dégagements
A
224 po (610 mm)
B 23 7/16 po (595 mm)
C 5/16 po (7,5 mm) min.
D 4 mm (3/16 po)
E 18 po (457 mm) avec le panneau
F
23 11/16 po (602 mm) avec le
panneau
A
B
C*
D**
D**
C*
E
Door
Case
Panel
D**
C*
