93
Montagem
1.
2.
10. Fazer a ligação dos tubos.
11. Fazer a ligação eléctrica.
12. Retirar a película de protecção aplicada
nos revestimentos da chaminé.
Procure evitar provocar danos nas
superfícies delicadas de aço inox.

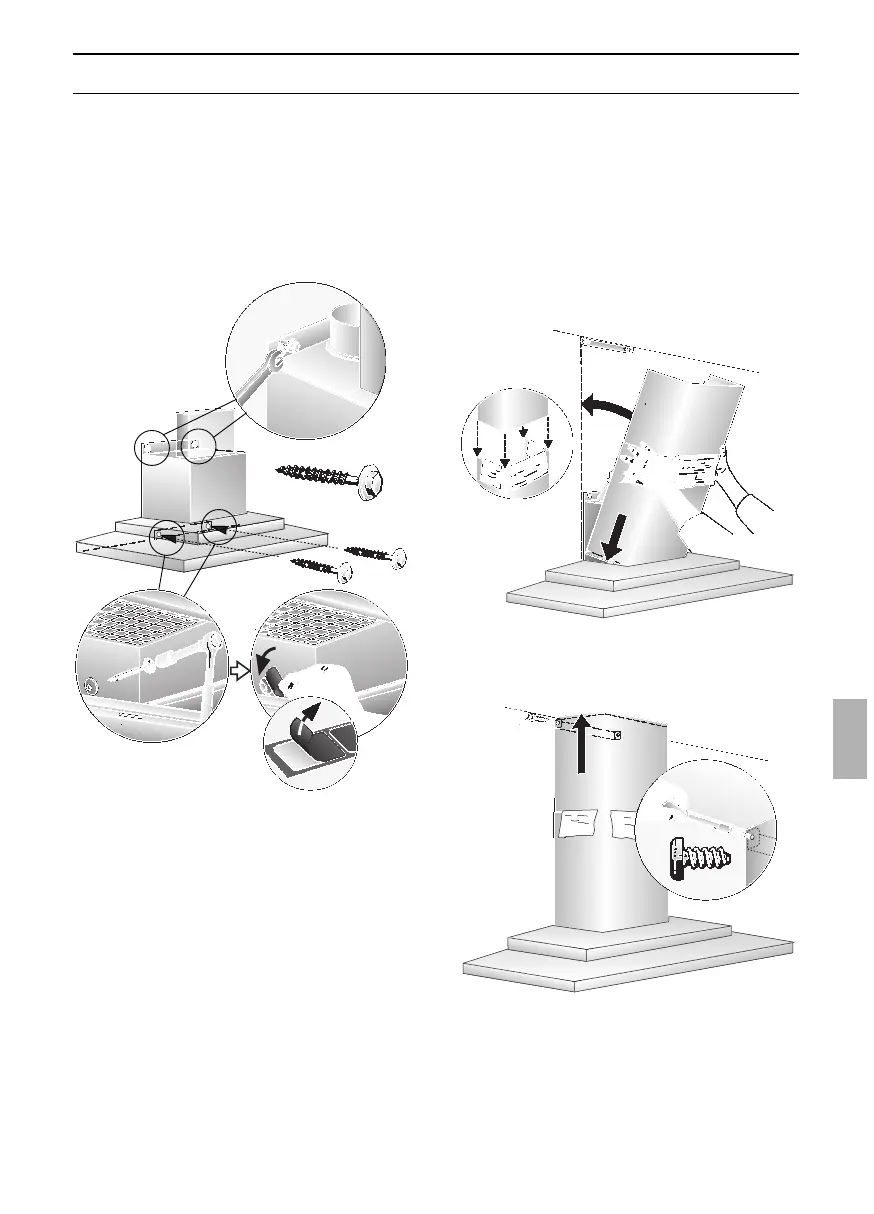

14. Levantar ligeiramente a parte superior e
aparafusá-la lateralmente com dois
parafusos no ângulo de retenção.
1.
2.
3.
08. Apertar ambos os parafusos
sextavados inferiores.
Antes do aperto final dos 4
parafusos deverá alinhar-se o exaustor.
09. Colar sobre cada um dos furos de
fixação inferiores uma película na
protecção da grelha.
15. Voltar a montar o filtro de gordura
(ver instruções de serviço).
13. Encaixar as duas partes do
revestimento da chaminé (ranhura na
parte telescópica superior e introduzi-la
na ranhura do exaustor.
Procure evitar riscos durante a
introdução das duas partes do
revestimento, uma na outra, colocando
por ex., o gabarito de montagem como
protecção sobre o canto do
revestimento inferior.
