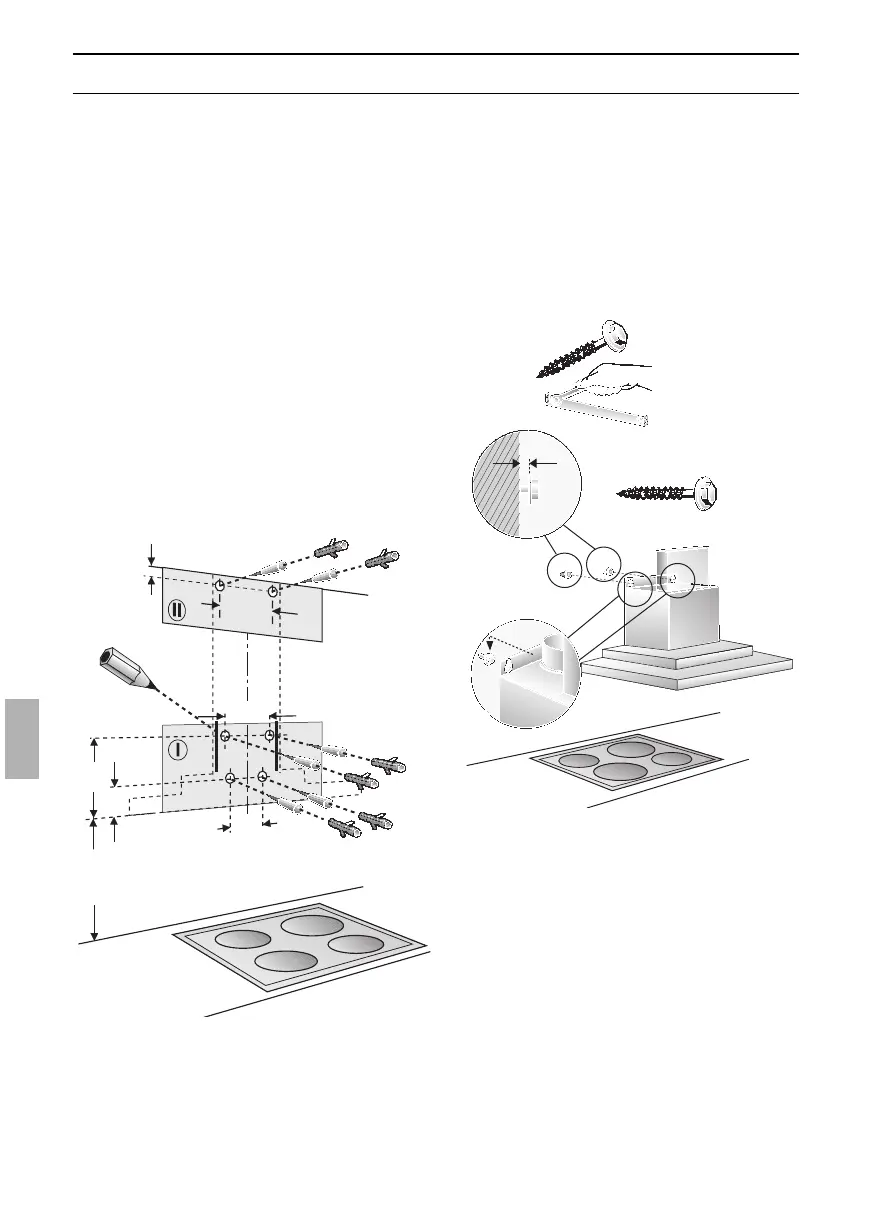

Montagem
O exaustor foi previsto para montagem
numa parede da cozinha.
1. Retirar o filtro de gordura (ver instruções
de serviço).
2. Marcar uma linha central na parede
desde o tecto até ao canto inferior do
exaustor.
3. Com o auxílio do molde marcar as
posições dos parafusos na parede.
Ter em atenção a distância mínima da
placa de cozinhar até ao exaustor, de 550
mm, para discos eléctricos, ou de 650 mm
para queimadores a gás. O canto inferior
do gabarito corresponde ao bordo inferior
do exaustor.
4. Fazer 4 furos para o exaustor e 2 furos
para o revestimento da chaminé
l 8 mm e introduzir as buchas até à
face com a parede.
Nota: Tome em atenção a eventual
montagem de acessórios especiais.
5. Aparafusar o ângulo de retenção do
revestimento da chaminé com dois
parafusos sextavados.
6. Aparafusar os dois parafusos
sextavados superiores até ca. de 5 mm
de profundidade.
7. Pendurar o exaustor nos parafusos.
15
230
411
90
160
mind.550 Elektro
mind.650 Gas
3
0
0
ca.5mm
