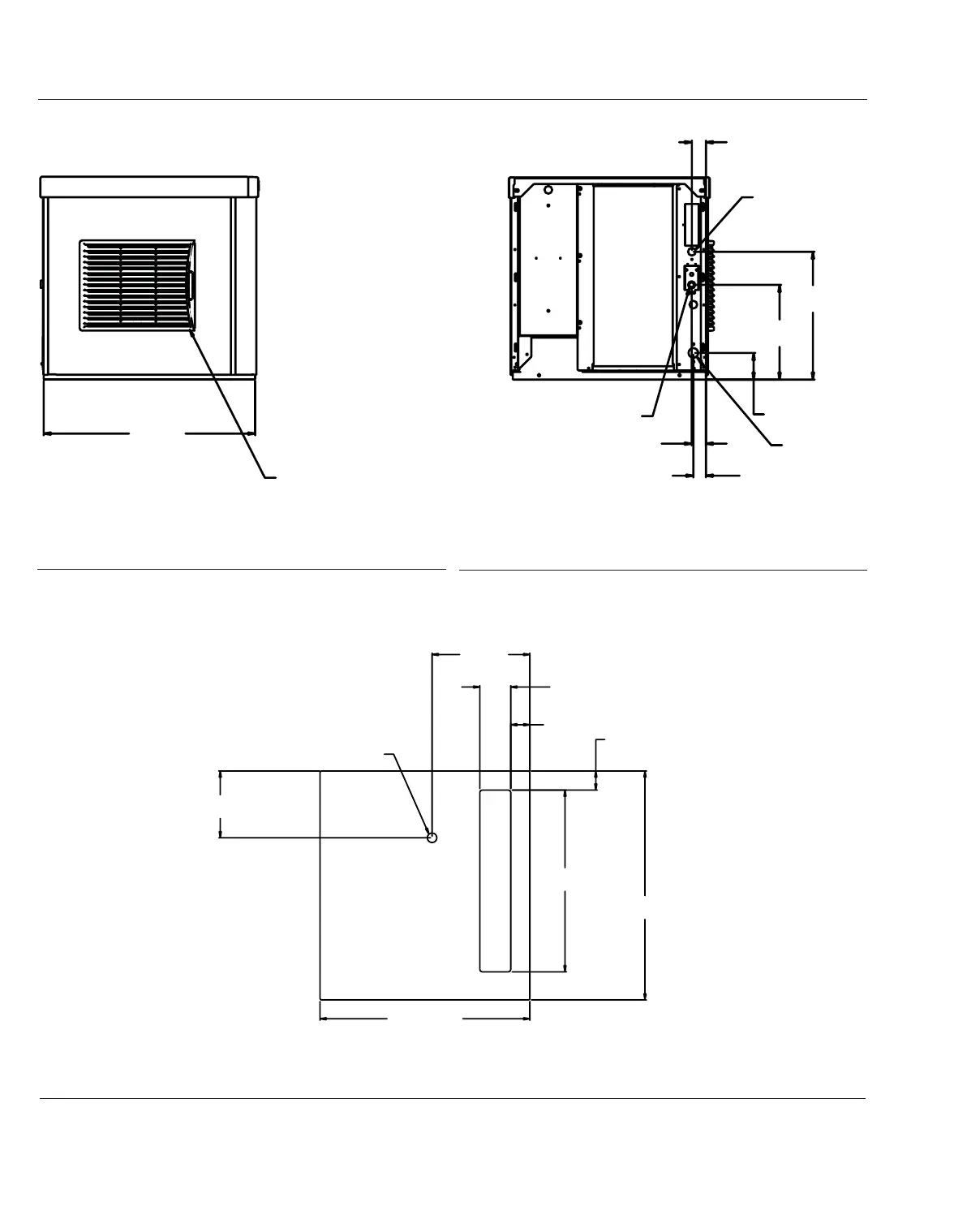

C0322 and C0522 Cabinet Layout
July 2006
Page 5
C0322 through C1030
Air and Water Cooled User Manual
PLAN VIEW
22" PRODIGY
24.00 REF.
61
22.00 REF.
55.9
2.00
5.1
2.00
5.1
19.05
48.4
3.25
8.3
10.25
26
7.00
17.8
ICE DROP OPENING
ULTRASONIC
BIN LEVEL
SENSOR
(OPTIONAL)
Top View
LEFT SIDE VIEW
24.00
61
LOUVER AND
REMOVABLE FILTER
AC UNITS ONLY
C0322, C0522 Air Cooled Side View
AIR COOLED
BACK VIEW
1.43
3.6
1.62
4.1
3.04
7.7
10.79
27.4
14.56
37
1.60
4.1
3/8" FPT
WATER
INLET
3/4" FPT
DRAIN
.88" DIA
ELECTRICAL
ACCESS
C0322, C0522 Air Cooled Back View
Note: Top number is centimeters, bottom number is inches.
