8

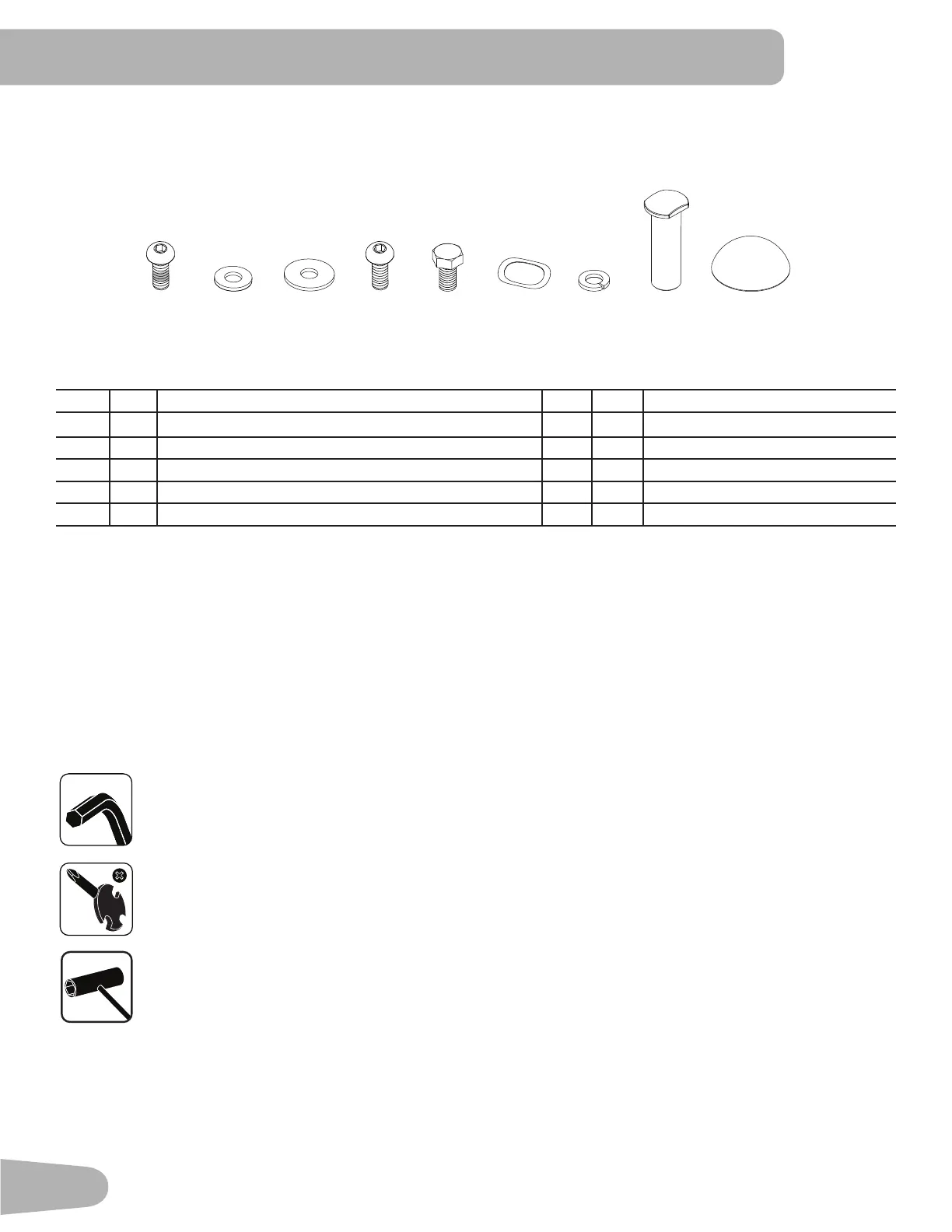

零件/工具

工具

附带

项目 数量 说明 项目 数量 说明

A 6

半圆头内六角螺丝，M8x16（带Loctite

®

粘合剂）

F 6 波形垫圈

B 4 平垫圈，M8 G 12 防松垫圈，M8

C 8 宽垫圈，M8 H 2 枢轴套筒

D 4 半圆头内六角螺丝，M8x16 I 2 盖

E 2 六角螺栓，M8x20

注意：选择零件卡上指定为备件的相应数量零部件。注意在正确组装完本机之后，可能会有零件剩余。

6毫米

2号

13毫米

15毫米

19毫米

A B C D E F

G H

I
